1. บทนำ
This manual provides essential information for the proper setup, operation, and maintenance of your Coby DVD-527 5.1 Channel Progressive Scan DVD Player. Please read this manual thoroughly before using the device to ensure optimal performance and safety. The Coby DVD-527 features a super-slim design, 5.1 channel audio output, and progressive scan video output for enhanced picture quality on compatible televisions.
2. ข้อมูลด้านความปลอดภัย
- แหล่งพลังงาน: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟตรงกับปริมาตรtage ตามข้อกำหนดที่ระบุไว้ในหน่วย
- การระบายอากาศ : อย่าปิดกั้นช่องระบายอากาศ ควรเว้นพื้นที่รอบตัวเครื่องให้เพียงพอเพื่อให้อากาศถ่ายเทได้สะดวก เพื่อป้องกันความร้อนสูงเกินไป
- ความชื้น: อย่าวางเครื่องไว้ในที่ที่มีฝน ความชื้น หรือความชื้นสูงเกินไป
- การทำความสะอาด: Unplug the unit from the power outlet before cleaning. Use a soft, dry cloth.
- การบริการ: อย่าพยายามให้บริการผลิตภัณฑ์นี้ด้วยตนเอง ส่งต่อการบริการทั้งหมดไปยังช่างบริการที่ผ่านการรับรอง
3. เนื้อหาบรรจุภัณฑ์
ตรวจสอบว่ามีรายการทั้งหมดอยู่ในแพ็คเกจ:
- Coby DVD-527 DVD Player
- ฟังก์ชั่นการควบคุมระยะไกลเต็มรูปแบบ
- เคเบิ้ล AV
- คู่มือการใช้งาน (เอกสารนี้)
- ข้อมูลการรับประกัน
4. สินค้าหมดview
The Coby DVD-527 DVD Player and its accompanying remote control are designed for ease of use and integration into your home entertainment system.

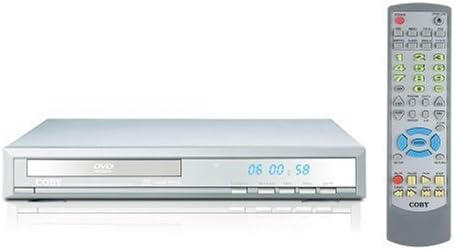

รูปที่ 1: Coby DVD-527 DVD Player (left) and its full-function remote control (right). The DVD player features a slim profile with a disc tray, display screen, and control buttons on the front panel. The remote control includes various buttons for playback, navigation, and special features.
แผงควบคุมด้านหน้า
The front panel typically includes the disc tray, power button, play/pause, stop, and eject buttons, along with a digital display showing playback time or status.
การเชื่อมต่อแผงด้านหลัง
The rear panel houses various audio and video output ports for connecting to your television and audio system.
รีโมทคอนโทรล
The included remote control provides full functionality for operating the DVD player from a distance, including power, playback controls, menu navigation, volume, and special features.
5. การตั้งค่า
5.1 การเชื่อมต่อกับโทรทัศน์
Choose one of the following video connection methods:
- Component Video Output (Progressive Scan): For the highest quality picture on HD-capable televisions, connect the Y, Pb, and Pr component video outputs from the DVD player to the corresponding inputs on your TV using component video cables.
- เอาต์พุตวิดีโอ RCA: Connect the yellow RCA video output from the DVD player to the video input on your TV using an RCA video cable.
- เอาต์พุต S-Video: Connect the S-Video output from the DVD player to the S-Video input on your TV using an S-Video cable.
5.2 การเชื่อมต่อกับระบบเสียง
เลือกวิธีการเชื่อมต่อเสียงอย่างใดอย่างหนึ่งต่อไปนี้:
- 5.1 Dolby Digital Output: For surround sound, connect the 5.1 channel audio outputs (Front Left, Front Right, Center, Surround Left, Surround Right, Subwoofer) from the DVD player to the corresponding inputs on your 5.1 channel receiver or ampชีวิต.
- เอาต์พุตเสียงดิจิตอลโคแอกเชียล: Connect the coaxial digital audio output from the DVD player to the coaxial digital audio input on your receiver or amplifier using a coaxial digital audio cable.
- เอาต์พุตเสียงดิจิตอลออปติคอล: Connect the optical digital audio output from the DVD player to the optical digital audio input on your receiver or amplifier using an optical digital audio cable.
- เอาต์พุตเสียงอะนาล็อก: Connect the red and white RCA analog audio outputs from the DVD player to the corresponding audio inputs on your TV or stereo system using an RCA audio cable.
5.3 การเชื่อมต่อสายไฟ
After all audio and video connections are made, plug the DVD player's power cord into a standard AC power outlet.
6. คู่มือการใช้งาน
6.1 การเล่นแผ่นพื้นฐาน
- Turn on your television and select the correct input source for the DVD player.
- Press the Power button on the DVD player or remote control to turn on the unit.
- Press the Eject button (▲) on the front panel or remote to open the disc tray.
- Place a compatible disc (DVD, CD, CD-R/RW, MP3) gently into the disc tray with the label side facing up.
- Press the Eject button (▲) again to close the disc tray. The player will begin reading the disc.
- Playback should start automatically. If a disc menu appears, use the navigation buttons on the remote to select your desired option and press Enter.
- Use the Play (▶), Pause (▐▐), Stop (■), Fast Forward (►►), and Rewind (◄◄) buttons on the remote for playback control.
6.2 คุณสมบัติพิเศษ
- การแสดงผลบนหน้าจอ: Press the OSD button on the remote to view playback information on your screen.
- การดำเนินการซูม: Use the Zoom button to magnify a portion of the picture.
- หลายรายการ Viewอิงมุม: For discs that support it, press the Angle button to switch between different camera angles.
- คำบรรยาย: Press the Subtitle button to select available subtitle languages.
- Parental Lock Control: Access the setup menu to configure parental control settings, restricting playback of certain content based on rating.
6.3 การตั้งค่าระบบ
Press the Setup button on the remote to access the system menu. Here you can adjust video settings (e.g., aspect ratio, progressive scan mode), audio settings, language preferences, and parental control options. Refer to the on-screen menu for detailed navigation.
7. การบำรุงรักษา
7.1 การทำความสะอาดหน่วย
Wipe the exterior of the DVD player with a soft, dry cloth. Do not use liquid cleaners or aerosol sprays, as they may damage the finish or internal components.
7.2 การดูแลแผ่นดิสก์
Handle discs by their edges. Keep discs clean and free of scratches. Store discs in their cases when not in use to prevent dust and damage.
8 การแก้ไขปัญหา
If you encounter problems with your DVD player, refer to the following common issues and solutions:
- ไม่มีไฟฟ้า:
• Ensure the power cord is securely plugged into both the DVD player and a working electrical outlet.
• Check if the power outlet is functional by plugging in another device. - ไม่มีรูปภาพ:
• Verify that the video cables are correctly connected between the DVD player and the TV.
• Ensure your TV is set to the correct input source (e.g., AV1, Component, HDMI).
• Check the TV's picture settings. - ไม่มีเสียง:
• Confirm that audio cables are properly connected to your TV or audio system.
• Check the volume level on both the DVD player and your TV/audio system.
• Ensure your TV/audio system is set to the correct audio input.
• If using digital audio, verify the audio settings in the DVD player's setup menu. - Disc Not Playing / Disc Error:
• Ensure the disc is clean and free of scratches or smudges.
• Make sure the disc is inserted correctly with the label side facing up.
• Verify that the disc format is compatible with the player (DVD, CD, CD-R/RW, MP3). - รีโมทคอนโทรลไม่ทำงาน:
• Check and replace the batteries in the remote control.
• Ensure there are no obstructions between the remote and the DVD player's sensor.
• Point the remote directly at the DVD player.
9. ข้อมูลจำเพาะ
| แบบอย่าง | ดีวีดี-527 |
| ยี่ห้อ | โคบี้ |
| ขนาด (กว้าง x ลึก x สูง) | 11 x 10 x 2 นิ้ว (โดยประมาณ) |
| น้ำหนัก | 7 ปอนด์ (โดยประมาณ) |
| ความเข้ากันได้ของประเภทสื่อ | DVD, CD, CD-R/RW, MP3 |
| เอาท์พุตวิดีโอ | Component Video (Y, Pb, Pr), RCA Video, S-Video |
| เอาท์พุตเสียง | 5.1 Channel Dolby Digital, Coaxial Digital, Optical Digital, Analog RCA (L/R) |
| คุณสมบัติพิเศษ | Progressive Scan, Multiple Subtitles, Multiple Viewing Angles, On-Screen Display, Zoom Operation, Parental Lock Control |
| ความเข้ากันได้ของวิดีโอ | ระบบ NTSC/PAL |
10. การรับประกันและการสนับสนุน
This product is covered by a limited manufacturer's warranty. Please refer to the warranty information card included in your package for specific terms and conditions, including the warranty period and coverage details. Keep your purchase receipt as proof of purchase.
For technical assistance or customer support, please refer to the contact information provided in your warranty documentation or visit the official Coby website for the most current support resources.
