1. บทนำ
This manual provides essential information for the safe and efficient operation of your DATOUBOSS 48V 5500W Hybrid Solar Inverter. This device is designed to convert DC power from solar panels and batteries into AC power for various applications, including residential backup, off-grid systems, RVs, and trucks. Please read this manual thoroughly before installation and use to ensure proper functionality and longevity of the product.
2. ข้อมูลด้านความปลอดภัย
โปรดปฏิบัติตามข้อควรระวังด้านความปลอดภัยต่อไปนี้เสมอ เพื่อลดความเสี่ยงจากไฟฟ้าช็อต ไฟไหม้ หรือการบาดเจ็บ:
- บุคลากรที่ผ่านการรับรอง: Installation and maintenance must be performed by qualified personnel familiar with electrical systems and safety standards.
- การระบายอากาศ : ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่เพียงพอรอบๆ อินเวอร์เตอร์เพื่อป้องกันความร้อนสูงเกินไป ห้ามปิดกั้นช่องระบายอากาศ
- สิ่งแวดล้อม: Install the inverter in a dry, well-ventilated area, away from flammable materials, corrosive gases, and excessive dust. Avoid direct sunlight and high humidity.
- การต่อลงดิน: ต้องต่อสายดินอินเวอร์เตอร์อย่างถูกต้องตามข้อกำหนดด้านไฟฟ้าของท้องถิ่น
- ความปลอดภัยของแบตเตอรี่: ควรใช้งานแบตเตอรี่ด้วยความระมัดระวัง สวมแว่นตาป้องกันและชุดป้องกัน แบตเตอรี่อาจก่อให้เกิดก๊าซที่ระเบิดได้
- ตัดการเชื่อมต่อไฟฟ้า: Before performing any maintenance or wiring, ensure all power sources (solar, utility, battery) are disconnected.
- ระบบป้องกันการโอเวอร์โหลด: อย่าใช้งานอินเวอร์เตอร์เกินกำลังรับน้ำหนักที่กำหนดไว้
- หยุดฉุกเฉิน: Familiarize yourself with the emergency shutdown procedures.
3. คุณสมบัติของผลิตภัณฑ์
The DATOUBOSS 48V 5500W Hybrid Solar Inverter offers the following key features:
- เอาท์พุตคลื่นไซน์บริสุทธิ์: Provides stable and clean power suitable for all types of loads, including sensitive electronics and motor-type appliances.
- Integrated MPPT Solar Charger: Features a built-in 100A MPPT solar charger with a maximum 8500W PV input and a 60-500Vdc MPPT tracking range for efficient solar energy harvesting.
- Multiple Charging Sources: Supports charging from solar panels, utility grid, and generators, with four adjustable charging modes.
- ความเข้ากันได้ของแบตเตอรี่สากล: Compatible with AGM, Gel, Flooded lead-acid batteries, and various lithium batteries, including BMS communication and lithium battery activation.
- LCD Smart Visual Monitoring: A clear LCD display shows real-time data such as PV voltage, battery level, and load power. It allows customization of over 20 parameters.
- การป้องกันที่ครอบคลุม: รวมถึงปริมาณเกินtage, over-load, over-temperature, short-circuit, battery undervoltage, โอเวอร์โวลแบตเตอรี่tage, PV reverse current, PV overvoltage, and AC input over/under voltagการป้องกันอี
- การติดตั้งแบบยืดหยุ่น: Designed for vertical wall-mount installation on non-combustible surfaces.
- Cold Start and Auto-Restart: Ensures reliable operation in various conditions.
4. เนื้อหาบรรจุภัณฑ์
เมื่อแกะกล่องแล้ว โปรดตรวจสอบว่าสินค้าทั้งหมดอยู่ในกล่องและไม่ได้รับความเสียหาย:
- DATOUBOSS 48V 5500W Hybrid Solar Inverter
- คู่มือการใช้งาน (เอกสารนี้)
- ชุดติดตั้ง
5. การตั้งค่าและการติดตั้ง
Proper installation is crucial for the inverter's performance and safety. Refer to the following diagrams and instructions.
5.1 ผลิตภัณฑ์เกินview

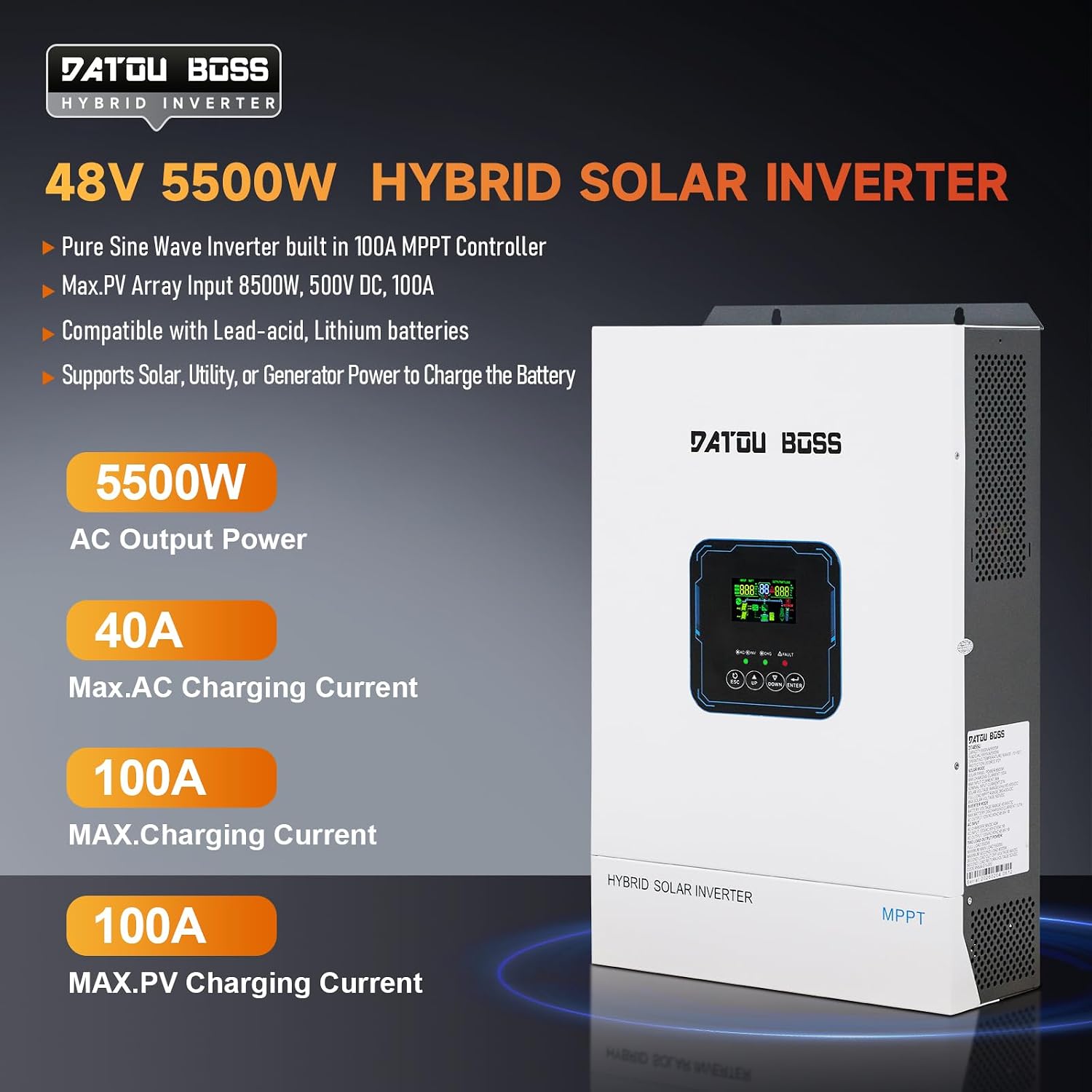

รูปที่ 5.1 : ด้านหน้า view of the DATOUBOSS 48V 5500W Hybrid Solar Inverter.
5.2 แผนภาพการเชื่อมต่อ
The inverter integrates solar, battery, and AC grid/generator inputs to power home appliances. Ensure all connections are secure and correctly polarized.
Figure 5.2: General connection diagram for the hybrid solar inverter system.
5.3 Inverter Ports and Indicators
Familiarize yourself with the inverter's display, indicators, and connection ports.
Figure 5.3: Labeled components of the inverter, including LCD display, buttons, and various input/output ports.
- จอแสดงผล LCD
- ตัวระบุสถานะ
- ไฟแสดงสถานะการชาร์จ
- ตัวบ่งชี้ข้อบกพร่อง
- ปุ่ม ESC
- ปุ่มขึ้น
- ปุ่มลง
- ปุ่ม ENTER
- อินพุตไฟฟ้ากระแสสลับ
- เอาท์พุตไฟฟ้ากระแสสลับ
- Communication Port (RS232)
- พอร์ตการสื่อสาร BMS/RS485
- การสัมผัสแบบแห้ง
- อินพุตแบตเตอรี่
- สวิตช์เปิด/ปิดเครื่อง
- อินพุต PV
6. คู่มือการใช้งาน
อินเวอร์เตอร์มีโหมดการชาร์จและการจ่ายโหลดที่หลากหลายเพื่อเพิ่มประสิทธิภาพการใช้พลังงาน
6.1 โหมดการชาร์จ
Select the appropriate charging mode via the LCD display based on your energy priorities.
รูปที่ 6.1: เกินview จากโหมดการชาร์จทั้งสี่โหมดที่มีให้เลือก
- ลำดับความสำคัญของพลังงานแสงอาทิตย์: Prioritizes PV charging; utility charging activates only when solar energy is insufficient.
- ลำดับความสำคัญของสาธารณูปโภค: Prioritizes grid/generator charging; solar charging takes over when utility is unavailable.
- การชาร์จแบบไฮบริด: Combines PV + utility/generator charging; PV leads, utility supplements when solar is low.
- พลังงานแสงอาทิตย์เท่านั้น: Exclusive PV charging; no grid/generator power is used for battery charging.
6.2 โหมดเอาต์พุตโหลด
Configure how the inverter supplies power to your loads.
รูปที่ 6.2: เกินview of the four available load output modes.
- ลำดับความสำคัญของพลังงานแสงอาทิตย์: PV and battery power the load; switches to utility power only when PV energy is insufficient.
- ลำดับความสำคัญของสาธารณูปโภค: Utility power supplies the load first; switches to battery/PV only when utility fails.
- ลำดับความสำคัญของอินเวอร์เตอร์: Battery/PV power the load; switches to utility only when battery voltagอีต่ำเกินไป
- Hybrid Supply Mode: PV + utility jointly power the load when hybrid function is enabled; no grid feedback supported.
6.3 จอแสดงผล LCD และการตั้งค่าพารามิเตอร์
The LCD provides real-time monitoring and allows for custom parameter adjustments.
รูปที่ 6.3: รายละเอียด view of the LCD display for monitoring and setting parameters.
Use the UP, DOWN, ESC, and ENTER buttons to navigate menus and adjust settings. Refer to the on-screen prompts for specific parameter modifications.
7. การบำรุงรักษา
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เครื่องแปลงกระแสไฟฟ้าทำงานได้อย่างมีประสิทธิภาพสูงสุดและยืดอายุการใช้งาน
- การทำความสะอาด: ควรทำความสะอาดภายนอกของอินเวอร์เตอร์ด้วยผ้าแห้งเป็นระยะ ตรวจสอบให้แน่ใจว่าช่องระบายอากาศปราศจากฝุ่นและสิ่งสกปรก
- การเชื่อมต่อ: ควรตรวจสอบการเชื่อมต่อทางไฟฟ้าทั้งหมดเป็นประจำทุกปี เพื่อดูว่าแน่นหนาดีหรือไม่ และมีร่องรอยการกัดกร่อนหรือไม่ การเชื่อมต่อที่หลวมอาจทำให้เกิดความร้อนสูงเกินไปและประสิทธิภาพการทำงานลดลง
- สิ่งแวดล้อม: ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมในการติดตั้งยังคงอยู่ในช่วงอุณหภูมิและความชื้นที่แนะนำ
- การตรวจสอบแบตเตอรี่: หากใช้แบตเตอรี่ตะกั่วกรด ให้ตรวจสอบระดับน้ำยาอิเล็กโทรไลต์และสภาพขั้วแบตเตอรี่ตามคำแนะนำของผู้ผลิตแบตเตอรี่
- การติดตามประสิทธิภาพการทำงาน: Regularly check the LCD display for any fault indicators or unusual readings.
8 การแก้ไขปัญหา
If you encounter issues with your inverter, refer to the following common troubleshooting steps before contacting support.
- ไม่มีกำลังขับ: Check if the inverter is switched on. Verify battery connections and voltage. Ensure AC input (utility/generator) is present if configured.
- ไฟแสดงสถานะความผิดปกติเปิดอยู่: Check the LCD display for specific error codes. Refer to the inverter's detailed error code list (if available in a separate document or on-screen menu) for diagnosis.
- กำลังขับต่ำ: Ensure the load does not exceed the inverter's rated capacity. Check battery charge level and solar input.
- ความร้อนสูงเกินไป: Ensure adequate ventilation. Clear any obstructions from the inverter's cooling fins. Reduce load if operating in high ambient temperatures.
- แบตเตอรี่ไม่ชาร์จ: Verify solar panel connections and voltage. Check AC input if utility/generator charging is enabled. Ensure charging mode settings are correct.
หากปัญหายังคงมีอยู่หลังจากพยายามทำตามขั้นตอนเหล่านี้แล้ว โปรดติดต่อฝ่ายสนับสนุนลูกค้า
9. ข้อมูลจำเพาะ
Detailed technical specifications for the DATOUBOSS 48V 5500W Hybrid Solar Inverter.
| หมวดหมู่ | ข้อมูลจำเพาะ | ค่า |
|---|---|---|
| อินพุต/เอาท์พุต | จัดอันดับอินพุตVoltage | 110/120VAC |
| เล่มที่tagอี เรนจ์ | 65-145VAC ±3V | |
| Rated Power (Battery Mode) | 5500วัตต์ | |
| Rated Power (Photovoltaic) | 5500วัตต์ | |
| ปริมาณการส่งออกtage | 110/120V AC ±5% | |
| ความถี่เอาต์พุต | 50/60 เฮิร์ต± 0.1% | |
| รูปคลื่น | เพียวไซน์เวฟ | |
| เวลาในการโอน (ปรับได้) | คอมพิวเตอร์ (โหมด UPS) 10 มิลลิวินาที, เครื่องใช้ไฟฟ้า (โหมด APL) 20 มิลลิวินาที | |
| พลังสูงสุด | 11000VA | |
| ความสามารถในการรับน้ำหนักเกิน | 11s@105%-150% Load; 2s@150%-200% Load; 400ms@>200% Load | |
| Grid-tie Operation | Feed into the grid voltagช่วงอี | 90-140VAC |
| Feed into the grid frequency range | 47-53±1Hz / 57-62±1Hz | |
| กระแสไฟขาออกที่กำหนด | 50เอ | |
| ช่วงค่ากำลังไฟฟ้า | มากกว่า 0.99 | |
| Max. conversion efficiency (DC/AC) | 98% | |
| ปริมาณแบตเตอรี่tage | 48โวลต์ดีซี | |
| เครื่องชาร์จ | โหมดการชาร์จ PV | เอ็มพีพีที |
| กำลังไฟฟ้าเข้า PV สูงสุด | 8500วัตต์ | |
| ช่วงการติดตาม MPPT | 60-500 VDC | |
| แม็กซ์ PV อินพุต Voltage | 500โวลต์ดีซี | |
| สูงสุด กระแสการชาร์จ PV | 100เอ | |
| สูงสุด กระแสไฟ AC ชาร์จ | 40เอ | |
| แม็กซ์ กระแสไฟชาร์จ | 100เอ | |
| อินเทอร์เฟซ | อาร์เอส232 | อัตราบอด 2400 |
| Extended Socket / Communication Interface | Lithium Battery BMS Communication Card, Dry Contact | |
| Parallel machine interface | ไม่มีการเชื่อมต่อแบบขนาน | |
| ขนาดสินค้า กว้าง x ยาว x สูง | ยาว 25.5 นิ้ว x กว้าง 17.7 นิ้ว x สูง 11 นิ้ว | |
| น้ำหนักสินค้า | 33.9 ปอนด์ | |
| ด้านสิ่งแวดล้อม | อุณหภูมิในการทำงาน | -10-60 องศาเซลเซียส (14-140 องศาฟาเรนไฮต์) |
| ความชื้น | 20% -95% (ไม่กลั่นตัว) | |
| อุณหภูมิในการจัดเก็บ | -15-60 องศาเซลเซียส (5-140 องศาฟาเรนไฮต์) | |
| ระดับความสูง | Not Over 1000m, Derating over 1000m, Max 4000m (Refer to IEC62040) | |
| เสียงรบกวน | ≤50เดซิเบล |
For more detailed specifications, refer to the product's technical data sheet.
10. การรับประกันและการสนับสนุน
10.1 ข้อมูลการรับประกัน
The DATOUBOSS 48V 5500W Hybrid Solar Inverter comes with a การรับประกันจากผู้ผลิต 2 ปีการรับประกันนี้ครอบคลุมข้อบกพร่องด้านวัสดุและฝีมือการผลิตภายใต้การใช้งานปกติ โปรดเก็บหลักฐานการซื้อไว้เพื่อขอรับสิทธิ์การรับประกัน
Optional extended protection plans may be available for purchase separately, offering additional coverage beyond the standard manufacturer warranty.
10.2 การสนับสนุนลูกค้า
For technical assistance, troubleshooting not covered in this manual, or warranty inquiries, please contact DATOUBOSS customer support. Have your product model number (DATOUBOSS-48V5500w) and purchase date ready when contacting support.
You can typically find contact information on the official DATOUBOSS webไซต์หรือผ่านจุดซื้อของคุณ
