1. สินค้าหมดview
The BSEED Dual 20 AMP GFCI Outdoor Electrical Outlet Box (Model EB-02) is a UL Listed, NEMA 5-20 rated unit designed for outdoor electrical applications. It features a heavy-duty, weather-resistant enclosure with IP66 waterproofing, providing protection against rain, dust, UV rays, and extreme temperatures. This unit includes two 20-amp GFCI receptacles that perform automatic self-tests every 15 seconds to ensure continuous shock protection. It is compatible with both 15A (NEMA 5-15P) and 20A (NEMA 5-20P) plugs, offering versatile power solutions for various outdoor devices.

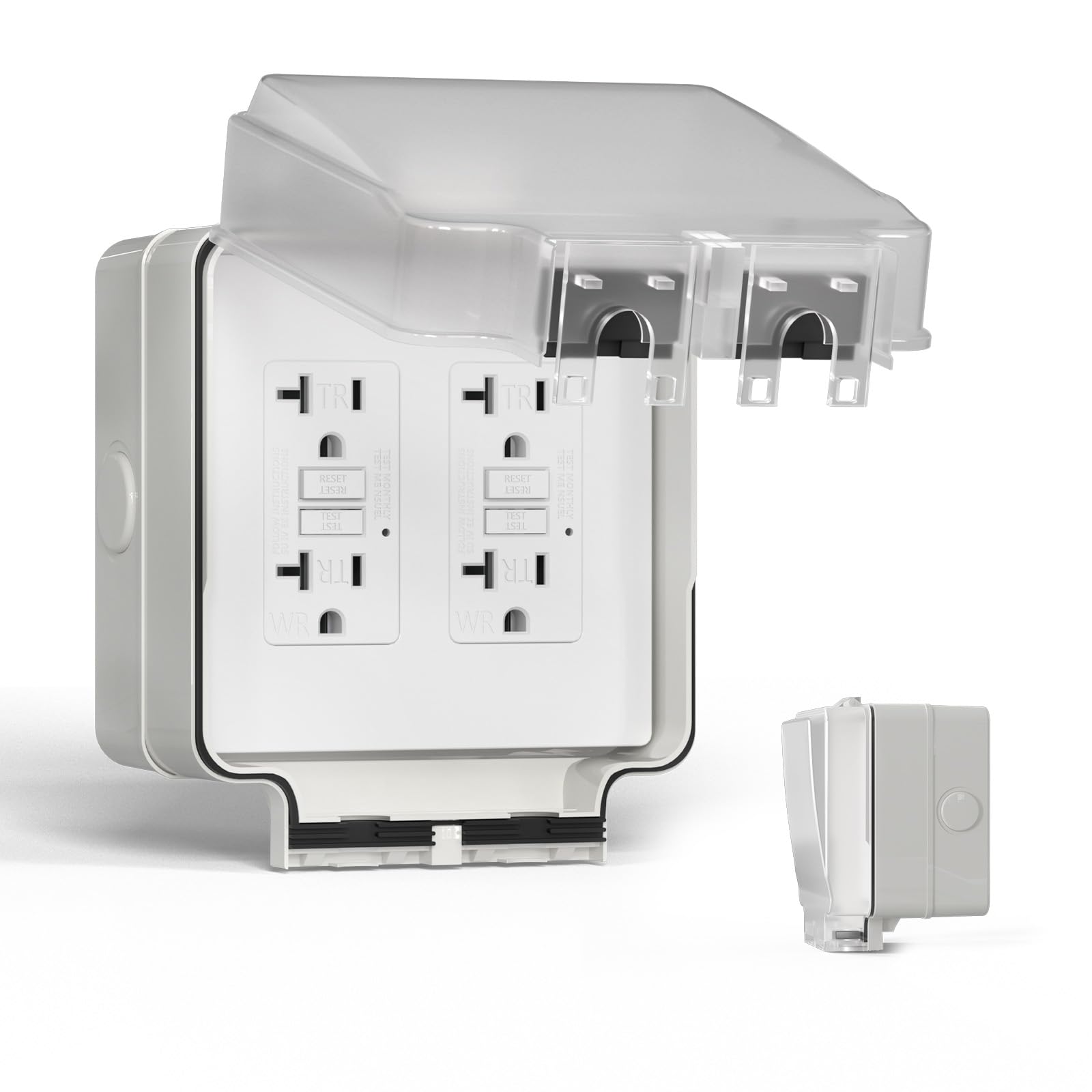

Image 1.1: BSEED Dual 20 AMP GFCI Outdoor Electrical Outlet Box.
Image 1.2: The outlet box is suitable for various outdoor environments including patios, balconies, garages, and near swimming pools.
2. ข้อมูลด้านความปลอดภัย
- UL จดทะเบียน: This product is UL Listed, ensuring it meets recognized safety standards.
- การป้องกัน GFCI: The integrated Ground Fault Circuit Interrupter (GFCI) provides protection against electrical shock by rapidly cutting off power in the event of a ground fault.
- กันน้ำ IP66: The enclosure is rated IP66, offering complete protection against dust ingress and high-pressure water jets from any direction.
- Tamper-Resistant (TR): The receptacles are tamper-resistant, designed to prevent accidental electrical shock or injury, especially to children.
- Weather-Resistant (WR): Designed for outdoor or wet locations, providing durability against environmental elements.
- โปรดตรวจสอบให้แน่ใจว่าได้ตัดกระแสไฟก่อนทำการติดตั้งหรือบำรุงรักษาทุกครั้ง
- ปรึกษาช่างไฟฟ้าที่มีคุณสมบัติหากคุณไม่แน่ใจเกี่ยวกับขั้นตอนการติดตั้งใดๆ
Image 2.1: The outlet box features Tamper-Resistant (TR) outlets for child safety and Weather-Resistant (WR) design for outdoor use.
3. เนื้อหาบรรจุภัณฑ์
โปรดตรวจสอบบรรจุภัณฑ์อย่างละเอียดเพื่อให้แน่ใจว่ามีส่วนประกอบครบถ้วน:
- Outdoor Electrical Outlet Box Enclosure (ABS Box)
- ดูอัล 20 AMP เต้ารับ GFCI
- faceplate
- ปะเก็น
- ฝาครอบป้องกัน
- สกรูยึดและพุกยึดผนัง
- สายเคเบิลต่อม
ภาพที่ 3.1: รายละเอียด view รวมอุปกรณ์และส่วนประกอบทั้งหมดแล้ว
4. ข้อมูลจำเพาะ
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | เมล็ดพันธุ์บีเอส |
| แบบอย่าง | อีบี-02 |
| วัสดุ | Metal (Internal components), ABS (Enclosure) |
| จำนวนวงจร | 2 |
| ประเภทเฟส | เฟสเดียว |
| คะแนนปัจจุบัน | 20 Amp |
| เล่มที่tage | 125V AC, 60Hz, |
| ระดับการป้องกัน | IP66 Waterproof, UL Listed |
| ประเภทเต้ารับ | NEMA 5-20R (compatible with 5-15P and 5-20P plugs) |
ภาพที่ 4.1: ขนาดของผลิตภัณฑ์สำหรับการวางแผนการติดตั้ง
5. การติดตั้ง
The BSEED outdoor outlet box is designed for easy installation and is compatible with standard electrical boxes. A complete installation kit is included.
5.1 รายการตรวจสอบก่อนการติดตั้ง
- ตรวจสอบให้แน่ใจว่าได้ปิดสวิตช์ไฟที่บริเวณติดตั้งแล้ว
- Verify all package contents are present (refer to Section 3).
- Have necessary tools: screwdriver, wire strippers, drill (if mounting to a new surface).
5.2 การติดตั้งสิ่งที่แนบมา
- Select a suitable outdoor location for mounting.
- Use the provided mounting screws and anchors to securely attach the backplate of the enclosure to the desired surface. The enclosure has pre-drilled holes for convenience.
- The side, bottom, and back of the rear shell are equipped with easy-to-remove openings for wiring access. Choose the appropriate opening(s) for your wiring.
5.3 Wiring the GFCI Receptacles
- Connect the line wires (hot, neutral, ground) from your electrical supply to the designated 'LINE' terminals on the GFCI receptacle. Ensure correct polarity.
- If connecting additional outlets downstream, connect the load wires to the 'LOAD' terminals.
- ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายไฟทั้งหมดแน่นหนาและปลอดภัย
- Place the wired GFCI receptacles into the enclosure, ensuring ample space for wiring.
5.4 การประกอบขั้นสุดท้าย
- Attach the faceplate over the GFCI receptacles.
- Install the gasket to ensure a waterproof seal.
- Secure the protective cover to the enclosure.
- เปิดไฟที่เบรกเกอร์
ภาพที่ 5.1: ระเบิด view showing the ABS box, 20 AMP GFCI, gasket, and cover.
Image 5.2: Internal components and key features like the LED indicator, RESET, and TEST buttons.
6. การดำเนินการ
The GFCI outlet box is designed for simple and safe operation.
6.1 GFCI Self-Test Function
The GFCI receptacles perform an automatic self-test every 15 seconds to ensure proper functionality and continuous shock protection. This is a background process and does not require user intervention.
6.2 ไฟ LED แสดงสถานะ
- LED On and Outlet Powered: บ่งชี้การทำงานปกติ
- LED On But Outlet Not Powered: Suggests line and load wires are reversed. Refer to troubleshooting.
- LED ปิด: GFCI is in a tripped state or has a malfunction.
6.3 Test and Reset Buttons
- ปุ่มทดสอบ: Press this button to intentionally trip the GFCI and check if it is working properly. The power to the outlet should cut off.
- ปุ่มรีเซ็ต: After a trip (either intentional or due to a fault), press this button to restore power to the outlet.
7. การบำรุงรักษา
Regular maintenance ensures the continued safety and performance of your GFCI outdoor outlet box.
- การทดสอบรายเดือน: It is recommended to test the GFCI monthly. Press the 'TEST' button; the GFCI should trip and the LED should turn off. Then press the 'RESET' button; the LED should turn on and power should be restored. If it does not reset or trip, the unit may need replacement or professional inspection.
- การทำความสะอาด: Periodically clean the exterior of the enclosure with a damp cloth. Do not use abrasive cleaners or solvents. Ensure the protective cover is always securely closed when not in use to maintain IP66 rating.
- การตรวจสอบ: Regularly inspect the enclosure for any signs of damage, cracks, or wear. Ensure the cable glands are tight and provide a secure seal around any inserted cables.
8 การแก้ไขปัญหา
Refer to the following guide for common issues:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| No power at GFCI outlet after reset (Green LED ON) | Miswired LINE/LOAD connections. | Turn off power, reverse the LINE/LOAD wires, and reset again. |
| No power at GFCI outlet after reset (Green LED OFF) | Ground fault occurrence in the circuit. | Consult a professional electrician to identify and resolve the ground fault. |
| GFCI ตัดวงจรบ่อยครั้ง | Faulty appliance, wiring issue, or moisture ingress. | Unplug all appliances. If it resets, plug in appliances one by one to identify the faulty one. Inspect wiring for damage. Ensure enclosure is sealed. |
| GFCI จะไม่รีเซ็ต | No power, internal fault, or severe ground fault. | Check circuit breaker. Ensure LINE/LOAD are correct. If issue persists, consult an electrician. |
Image 8.1: Visual troubleshooting guide for GFCI status and reset procedures.
9. การรับประกันและการสนับสนุน
This BSEED Dual 20 AMP GFCI Outdoor Electrical Outlet Box comes with a รับประกัน 1 ปี from the date of purchase, covering defects in materials and workmanship under normal use. For technical assistance, warranty claims, or any product-related inquiries, please contact BSEED customer support. We offer บริการออนไลน์ตลอด 24 ชั่วโมงทุกวัน เพื่อช่วยเหลือคุณ
โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ยืนยันการรับประกัน
