Havells Studio Breathe AP310 Air Purifier

1. บทนำ

Thank you for choosing the Havells Studio Breathe AP310 Air Purifier. This device is designed to improve your indoor air quality by effectively removing pollutants, allergens, and odors. Featuring 360° purification, SpaceTech filtration, and a HEPA H13 filter combined with an activated carbon filter, the AP310 provides a cleaner and healthier environment for your home or office.

This manual provides important information regarding the installation, operation, maintenance, and troubleshooting of your air purifier. Please read it thoroughly before using the appliance and keep it for future reference.

รูปที่ 1.1: Havells Breathe Air Purifier highlighting features like triple layer filtration, real-time PM2.5 value, 5 fan speeds, silent BLDC motor, mode selection, dust filter with life indicator, and 360° purification with touch controls.

2. คำแนะนำด้านความปลอดภัย

เพื่อลดความเสี่ยงจากไฟไหม้ ไฟฟ้าช็อต หรือการบาดเจ็บ โปรดปฏิบัติตามข้อควรระวังด้านความปลอดภัยดังต่อไปนี้:

• อ่านคำแนะนำทั้งหมดก่อนใช้งานเครื่อง
• ห้ามใช้งานเครื่องฟอกอากาศหากสายไฟหรือปลั๊กชำรุด
• ห้ามใช้เครื่องในที่เปียกหรือ damp สภาพแวดล้อม
• รักษาช่องลมเข้าและทางออกให้ห่างจากสิ่งกีดขวาง
• ถอดปลั๊กเครื่องฟอกอากาศก่อนทำความสะอาดหรือดำเนินการบำรุงรักษาใดๆ
• อุปกรณ์นี้ไม่ได้มีไว้สำหรับผู้ที่มีความบกพร่องทางร่างกาย ประสาทสัมผัส หรือทางจิต เว้นแต่จะได้รับการควบคุมดูแล
• Only use original Havells replacement filters.

3. สินค้าหมดview

3.1 ส่วนประกอบ

• เครื่องฟอกอากาศ
• อะแดปเตอร์แปลงไฟ
• พรีฟิลเตอร์
• ตัวกรองคาร์บอนกัมมันต์
• แผ่นกรอง HEPA H13
• คู่มือการใช้งาน

3.2. แผงควบคุม

The Havells Studio Breathe AP310 features an intuitive touch control panel for easy operation.

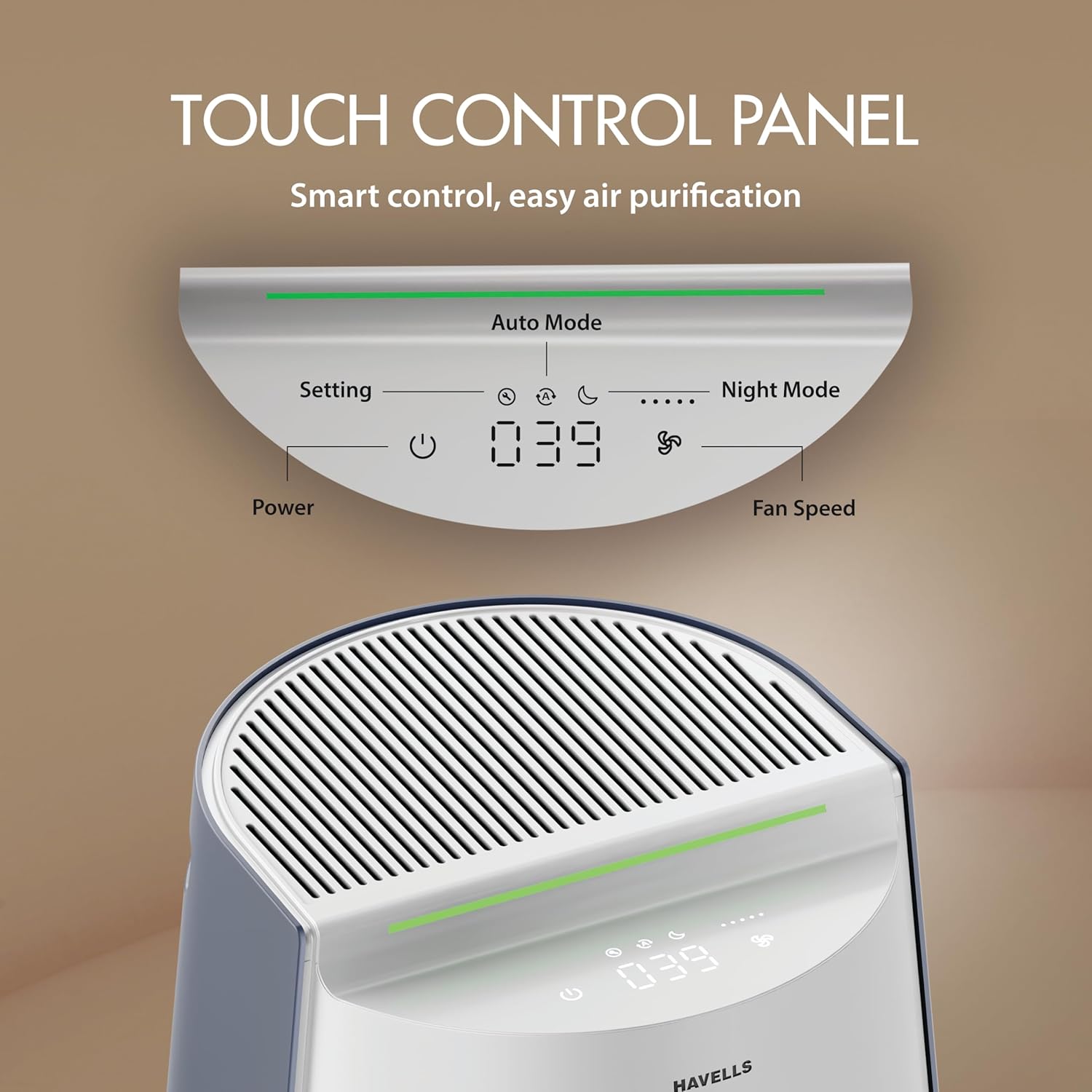

รูปที่ 3.1: รายละเอียด view of the touch control panel, indicating Power, Setting, Auto Mode, Night Mode, Fan Speed, and the digital AQI display.

• ปุ่มเปิด/ปิด: เปิดหรือปิดเครื่อง
• ปุ่มตั้งค่า: Cycles through various settings or modes.
• Auto Mode Indicator: Lights up when Auto Mode is active.
• Night Mode Indicator: Lights up when Night Mode is active.
• ตัวบ่งชี้ความเร็วพัดลม: แสดงระดับความเร็วพัดลมปัจจุบัน
• การแสดงผลดัชนีคุณภาพอากาศ (AQI): Shows the real-time Air Quality Index (PM2.5 concentration).

4. Setup & Filter Installation

4.1. การแกะกล่อง

1. นำเครื่องฟอกอากาศออกจากบรรจุภัณฑ์อย่างระมัดระวัง
2. นำถุงพลาสติกและวัสดุป้องกันทั้งหมดออก
3. ตรวจสอบให้แน่ใจว่ามีส่วนประกอบทั้งหมดที่ระบุไว้ในส่วนที่ 3.1 อยู่

4.2. การติดตั้งตัวกรอง

The Havells Studio Breathe AP310 uses a triple-layer filtration system. Ensure filters are installed correctly before first use.

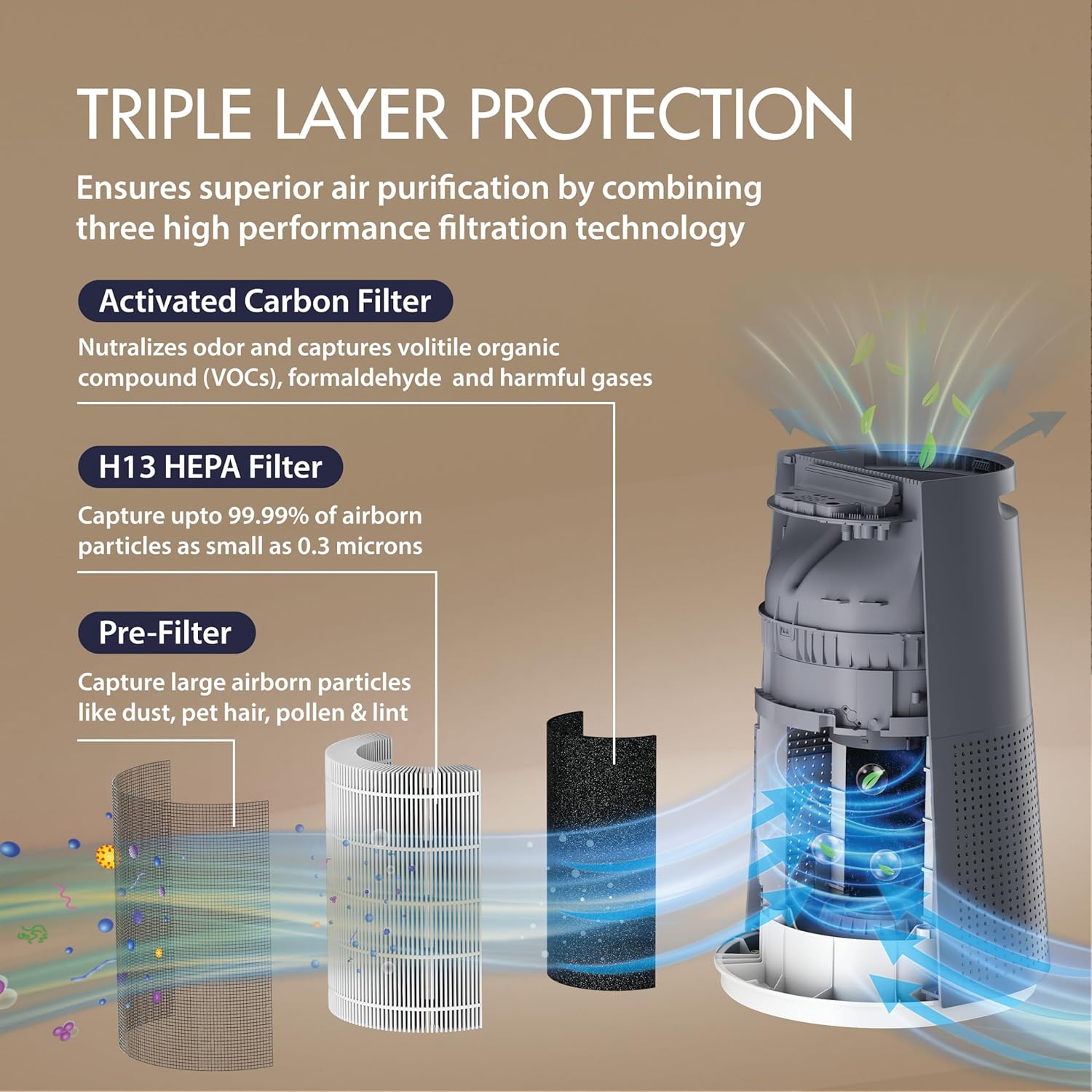

รูปที่ 4.1: Illustration of the triple layer protection system, detailing the Pre-Filter for large particles, Activated Carbon Filter for odors and VOCs, and H13 HEPA Filter for 99.99% of airborne particles.

1. Turn the air purifier upside down and twist the base counter-clockwise to unlock and remove it.
2. Remove the plastic packaging from all filters (Pre-filter, Activated Carbon Filter, HEPA H13 Filter).
3. Insert the HEPA H13 filter first, followed by the Activated Carbon filter, and then the Pre-filter. Ensure they are seated correctly.
4. ใส่ฐานกลับเข้าไปแล้วหมุนตามเข็มนาฬิกาเพื่อล็อคให้แน่น

4.3 การวาง

Place the air purifier on a flat, stable surface. For optimal performance, ensure there is at least 20 cm (8 inches) of clear space around the air inlet and outlet for proper air circulation.

4.4. การเชื่อมต่อไฟฟ้า

Connect the power adapter to the air purifier and then plug it into a suitable electrical outlet (AC 220-240V, 50Hz).

5. การดำเนินการ

5.1. เปิด/ปิดเครื่อง

กดปุ่ม ปุ่มเปิดปิด on the touch control panel to turn the air purifier on or off.

5.2 โหมด

The air purifier offers different operating modes for various needs:

• โหมดอัตโนมัติ: In Auto Mode, the air purifier automatically adjusts the fan speed based on the real-time air quality detected by its PM2.5 sensor. This ensures optimal performance with minimal user intervention.

รูปที่ 5.1: Auto Mode operation, illustrating the dust sensor, real-time air quality monitoring, dynamic fan speed adjustment, and visual AQI indicator.

• โหมดกลางคืน: Designed for quiet operation during sleep. In Night Mode, the fan speed is reduced, and display lights are dimmed or turned off to ensure an uninterrupted sleeping environment.

รูปที่ 5.2: Intelligent Night Mode, designed for uninterrupted sleep and low-light environments.

5.3. การปรับความเร็วพัดลม

กดปุ่ม ปุ่มตั้งค่า repeatedly to cycle through the 5 available fan speed levels. The current fan speed will be indicated on the control panel.

5.4. Real-Time PM2.5 Monitoring

The air purifier features an in-built PM2.5 sensor that provides real-time air quality readings on the digital display. The display shows the PM2.5 concentration in µg/m³ and may include a color indicator for quick status checks.

รูปที่ 5.3: Real-time PM2.5 monitoring with numeric digital air quality display and color indicators for different concentration ranges.

5.5. 360° Purification

The Havells Studio Breathe AP310 is designed with a 360° air intake and purification system, ensuring uniform air cleaning and optimized air circulation throughout the room.

รูปที่ 5.4: Innovative 360° air intake and purification system for maximum efficiency and uniform air cleaning.

6. การบำรุงรักษา

การบำรุงรักษาตามปกติจะช่วยให้เครื่องฟอกอากาศของคุณทำงานได้อย่างเหมาะสมที่สุดและยืดอายุการใช้งาน

6.1. การเปลี่ยนไส้กรอง

The air purifier is equipped with a filter life indicator. When the indicator signals that a filter needs replacement, follow these steps:

1. ถอดปลั๊กเครื่องฟอกอากาศออกจากเต้ารับไฟฟ้า
2. Turn the unit upside down and unlock the base.
3. Remove the old filters. Dispose of them responsibly.
4. Install new Havells original replacement filters (Pre-filter, Activated Carbon Filter, HEPA H13 Filter) in the correct order.
5. Replace and lock the base.
6. Plug in the air purifier and reset the filter life indicator according to the instructions in the full user manual (if applicable).

6.2. การทำความสะอาดตัวเครื่อง

• เช็ดภายนอกเครื่องฟอกอากาศด้วยผ้าแห้งและนุ่ม
• ห้ามใช้น้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
• The Pre-filter can be gently cleaned with a soft brush or vacuum cleaner to remove large dust particles. Do not wash the HEPA or Activated Carbon filters.

7 การแก้ไขปัญหา

หากคุณพบปัญหาเกี่ยวกับเครื่องฟอกอากาศ โปรดดูตารางด้านล่างเพื่อดูปัญหาทั่วไปและวิธีแก้ไข

8. ข้อมูลจำเพาะ

9. การรับประกันและการสนับสนุนลูกค้า

9.1. ข้อมูลการรับประกัน

The Havells Studio Breathe AP310 Air Purifier comes with a การรับประกันจากผู้ผลิต 2 ปี from the date of purchase. Please retain your purchase receipt for warranty claims. The warranty covers manufacturing defects and malfunctions under normal use conditions. It does not cover damage caused by misuse, accidents, unauthorized repairs, or consumable parts like filters.

9.2. การสนับสนุนลูกค้า

For any queries, technical assistance, or warranty claims, please contact Havells customer support:

• ผู้ผลิต: Havells India Limited
• ที่อยู่: Plot No. 2 & 2A, Sector-12, IIE, Sidcul, Industrial Area, Haridwar, Uttrakhand-249403
• Please refer to the official Havells website or your purchase documentation for the most current contact details (phone number, email).
