คู่มือผู้ใช้แหล่งจ่ายไฟแบบสวิตชิ่งขนาดเล็ก Generic HY-60W-12V+24V+TA

1. บทนำ

This manual provides essential instructions for the safe and efficient use of the Generic HY-60W-12V+24V+TA Mini Switching Power Supply. This compact power board is designed to provide stable 12V and 24V DC outputs, making it suitable for various LED Par Lighting and similar low-power applications. Please read this manual thoroughly before installation and operation to ensure proper functionality and to prevent damage.

2. คำแนะนำด้านความปลอดภัย

• อันตรายจากไฟฟ้า: อุปกรณ์นี้ทำงานโดยใช้ไฟกระแสสลับ (AC)tage. Installation and servicing should only be performed by qualified personnel.
• ตัดการเชื่อมต่อไฟฟ้า: Always disconnect the power supply from the AC mains before making any connections or performing maintenance.
• การระบายอากาศที่เหมาะสม: Ensure adequate ventilation around the power supply to prevent overheating. Do not cover the unit.
• สภาพแวดล้อม : อย่าวางแหล่งจ่ายไฟไว้ในที่ที่มีความชื้น อุณหภูมิสูง หรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน
• การเดินสายไฟที่ถูกต้อง: Verify all input and output connections are correct and secure before applying power. Incorrect wiring can cause damage to the unit and connected devices.
• ความจุในการรับน้ำหนัก: Do not exceed the specified output current for each voltage rail. Overloading can lead to damage or failure.

3. สินค้าหมดview

The HY-60W-12V+24V+TA is a compact switching power supply board. It features a wide AC input range and provides two isolated DC output voltagใช่

รูปที่ 3.1: ด้านหน้า view of the power supply board. This image displays the main components including capacitors, transformers, and the input/output specification label. The label indicates an input of 100-240VAC, 50-60Hz, and outputs of V1 12V 2A and V2 24V 1.5A.

3.1. Key Components and Connectors

• ขั้วต่ออินพุต AC: Connects to the mains power supply (100-240VAC).
• ขั้วเอาต์พุต DC: Provides regulated 12V and 24V DC power.
• ฮีทซิงค์: Dissipates heat from power components.
• Capacitors and Inductors: Filter and stabilize the power output.

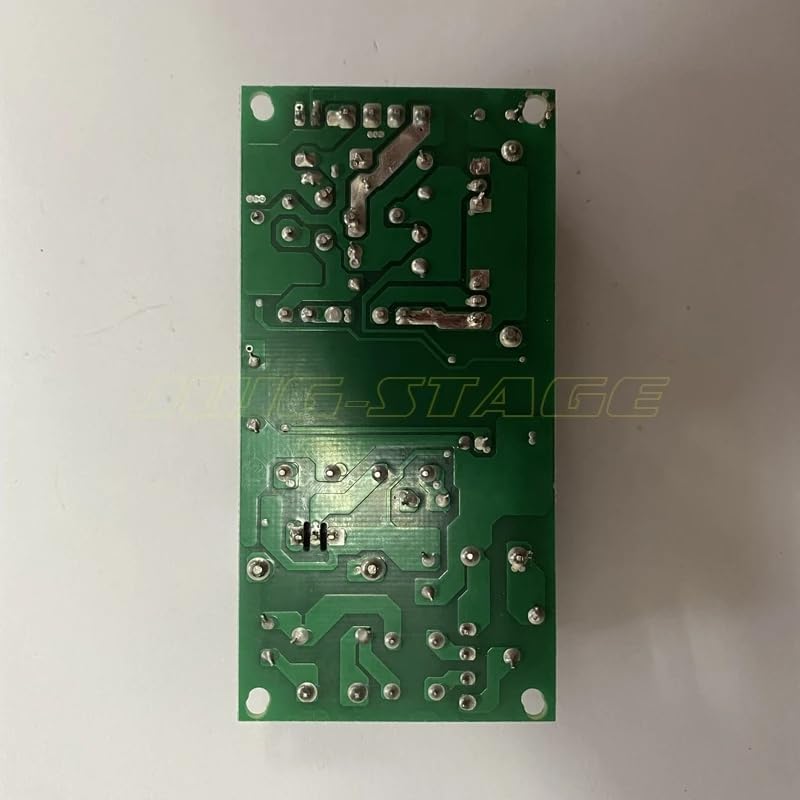

รูปที่ 3.2: กลับ view of the power supply board. This image shows the printed circuit board (PCB) traces and solder joints, indicating the compact design and component density on the reverse side.

4. ข้อมูลจำเพาะ

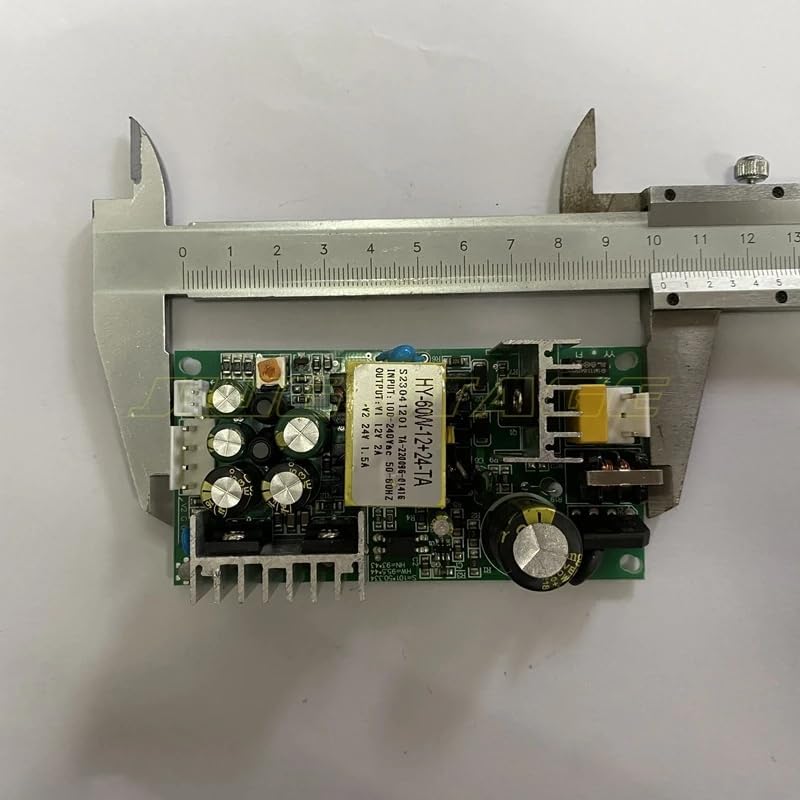

รูปที่ 4.1: Power supply board dimensions (length). A caliper is shown measuring the length of the board, indicating its compact size.

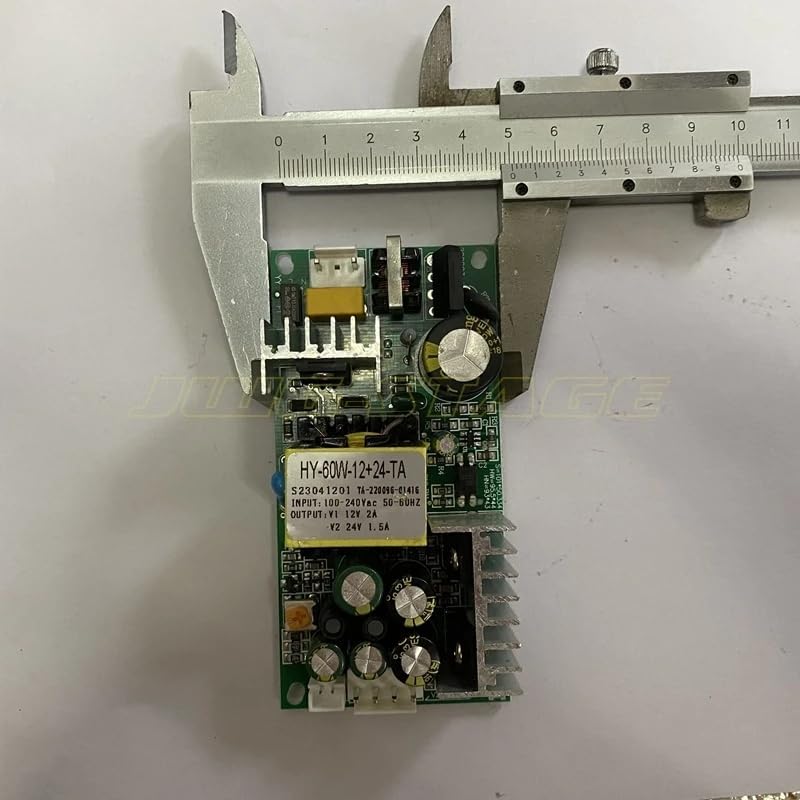

รูปที่ 4.2: Power supply board dimensions (width). A caliper is shown measuring the width of the board, further illustrating its small form factor.

5. การตั้งค่าและการติดตั้ง

1. การติดตั้ง: Securely mount the power supply board in an enclosure or on a non-conductive surface, ensuring proper air circulation around the heatsink.
2. การเชื่อมต่ออินพุต AC: Connect the AC mains power (100-240VAC, 50/60Hz) to the designated AC input terminals. Ensure correct Live, Neutral, and Ground connections if applicable. Refer to the markings on the board for specific terminal assignments.
3. การเชื่อมต่อเอาต์พุต DC: Connect your LED Par Lighting or other compatible devices to the 12V and 24V DC output terminals.
   • Connect devices requiring 12V DC to the 12V output (V1).
   • Connect devices requiring 24V DC to the 24V output (V2).
   • Ensure the total current draw for each output does not exceed its specified maximum (2A for 12V, 1.5A for 24V).
4. ตรวจสอบการเชื่อมต่ออีกครั้ง: Before applying power, carefully inspect all connections to ensure they are tight, correctly polarized, and free from short circuits.

6. คู่มือการใช้งาน

Once the power supply is correctly installed and all connections are verified:

1. ใช้พลัง: Connect the AC mains power to the power supply. The unit should power on, and connected devices should receive power.
2. ประสิทธิภาพการทำงานของจอภาพ: Observe the connected devices for proper operation. If any issues arise, immediately disconnect power and refer to the Troubleshooting section.
3. การทำงานปกติ: The power supply is designed for continuous operation within its specified limits. Ensure it is not subjected to excessive loads or poor ventilation.

7. การบำรุงรักษา

The HY-60W-12V+24V+TA power supply requires minimal maintenance. Follow these guidelines:

• การทำความสะอาด: Periodically clean the board and heatsink from dust and debris using a soft, dry brush or compressed air. Ensure power is disconnected before cleaning.
• การตรวจสอบ: Regularly inspect the wiring and connections for any signs of wear, damage, or loose contacts.
• การควบคุมสิ่งแวดล้อม: Maintain a stable operating environment, avoiding high humidity and extreme temperatures.

8 การแก้ไขปัญหา

If you encounter problems with your power supply, refer to the following common issues and solutions:

หากปัญหายังไม่ได้รับการแก้ไขหลังจากทำตามขั้นตอนข้างต้นแล้ว โปรดติดต่อฝ่ายบริการลูกค้า

9. การรับประกันและการสนับสนุน

ผลิตภัณฑ์นี้อยู่ภายใต้การรับประกันมาตรฐานของผู้ผลิตสำหรับข้อบกพร่องในวัสดุและฝีมือการผลิต โปรดดูเอกสารประกอบการซื้อสำหรับเงื่อนไขและระยะเวลาการรับประกันที่เฉพาะเจาะจง

For technical support, troubleshooting assistance, or warranty claims, please contact the retailer or manufacturer through the contact information provided at the time of purchase. When contacting support, please have your product model number (HY-60W-12V+24V+TA) and purchase details ready.
