1. บทนำ
Welcome to the Dyness 12V 100Ah LiFePO4 Deep Cycle Battery user manual. This document provides essential information for the safe and efficient use of your battery. It is designed for various applications including RVs, marine systems, off-grid solar installations, and backup power. Please read this manual thoroughly before installation and operation.
2. ข้อมูลด้านความปลอดภัย
WARNING: Failure to follow these safety instructions may result in serious injury, property damage, or death.
- Always wear appropriate personal protective equipment (PPE), including eye protection and insulated gloves, when handling batteries.
- Do not short-circuit the battery terminals. This can cause severe arcing, fire, or explosion.
- ควรเก็บแบตเตอรี่ให้ห่างจากแหล่งความร้อน เปลวไฟ และวัสดุไวไฟ
- Do not disassemble, puncture, drop, or damage the battery. Internal components are hazardous.
- Ensure proper ventilation during charging and operation to prevent heat buildup.
- Use only compatible chargers specifically designed for LiFePO4 batteries (e.g., a 14.6V 20A lithium-ion charger). Using an incompatible charger can damage the battery or cause a fire.
- Avoid charging or discharging the battery outside the specified temperature ranges. The integrated BMS will provide protection, but external conditions should be monitored.
- In case of fire, use a Class D fire extinguisher. Water can exacerbate lithium fires.
- เก็บให้พ้นจากมือเด็กและสัตว์เลี้ยง
- Do not connect the battery to a load or charger if it shows signs of damage, swelling, or leakage.
3. สินค้าหมดview
The Dyness 12V 100Ah LiFePO4 Deep Cycle Battery is a high-performance energy storage solution. It features Grade A+ lithium iron phosphate cells, offering a long cycle life and stable voltage output for reliable power.
คุณสมบัติหลัก:
- ระบบจัดการแบตเตอรี่ (BMS) ขั้นสูง 100A: An integrated Battery Management System provides comprehensive protection against overcharge, over-discharge, over-current, short-circuit, and extreme temperatures.
- การป้องกันอุณหภูมิต่ำ: Charging automatically stops below 0°C (32°F), and discharging stops below -20°C (-4°F) to ensure safety and prolong battery life.
- อายุการใช้งานวงจรขยาย: Designed for over 4,000 deep charge-discharge cycles, with minimal capacity loss, and up to 15,000 cycles under specific conditions.
- อัตราการคายประจุต่ำ: Approximately 1-2% per month, significantly lower than lead-acid batteries, allowing for easier storage.
- การออกแบบที่ปรับขนาดได้: Up to 16 battery modules can be connected (4 in series x 4 in parallel) to achieve a maximum system capacity of 51.2V and 400Ah (20,480 Wh).
- น้ำหนักเบา: Weighs only 9.9 kg, approximately one-third the weight of comparable lead-acid batteries.
Image: Internal structure highlighting Grade A+ cells and the impressive 4000+ cycle life.
Image: Comparison of Dyness LiFePO4 battery with traditional AGM/SLA batteries, showing benefits in weight, capacity, and lifespan.
4. การตั้งค่า
4.1 การแกะบรรจุภัณฑ์และการตรวจสอบ
Carefully remove the battery from its packaging. Inspect the battery for any signs of physical damage, such as cracks, dents, or swelling. If any damage is observed, do not proceed with installation and contact customer support immediately.
4.2 ค่าบริการเริ่มต้น
It is recommended to fully charge the battery before its first use to ensure optimal performance and calibration of the Battery Management System (BMS).
4.3 การเชื่อมต่อ
Ensure all connections are secure and properly tightened to prevent resistance and potential hazards.
- เชื่อมต่อขั้วบวก (+) ของแบตเตอรี่เข้ากับขั้วบวก (+) ของโหลด/เครื่องชาร์จของคุณ
- เชื่อมต่อขั้วลบ (-) ของแบตเตอรี่เข้ากับขั้วลบ (-) ของโหลด/เครื่องชาร์จของคุณ
For Multiple Batteries:
- การเชื่อมต่อแบบขนาน: To increase total capacity (Ampere-hours) while maintaining the nominal voltage (12.8V), connect positive terminals together and negative terminals together.
- การเชื่อมต่อแบบอนุกรม: To increase total voltage, connect the positive terminal of one battery to the negative terminal of the next battery.
The Dyness 12V 100Ah battery supports connecting up to 16 modules (4 in series x 4 in parallel) for a maximum system of 51.2V 400Ah (20,480 Wh).

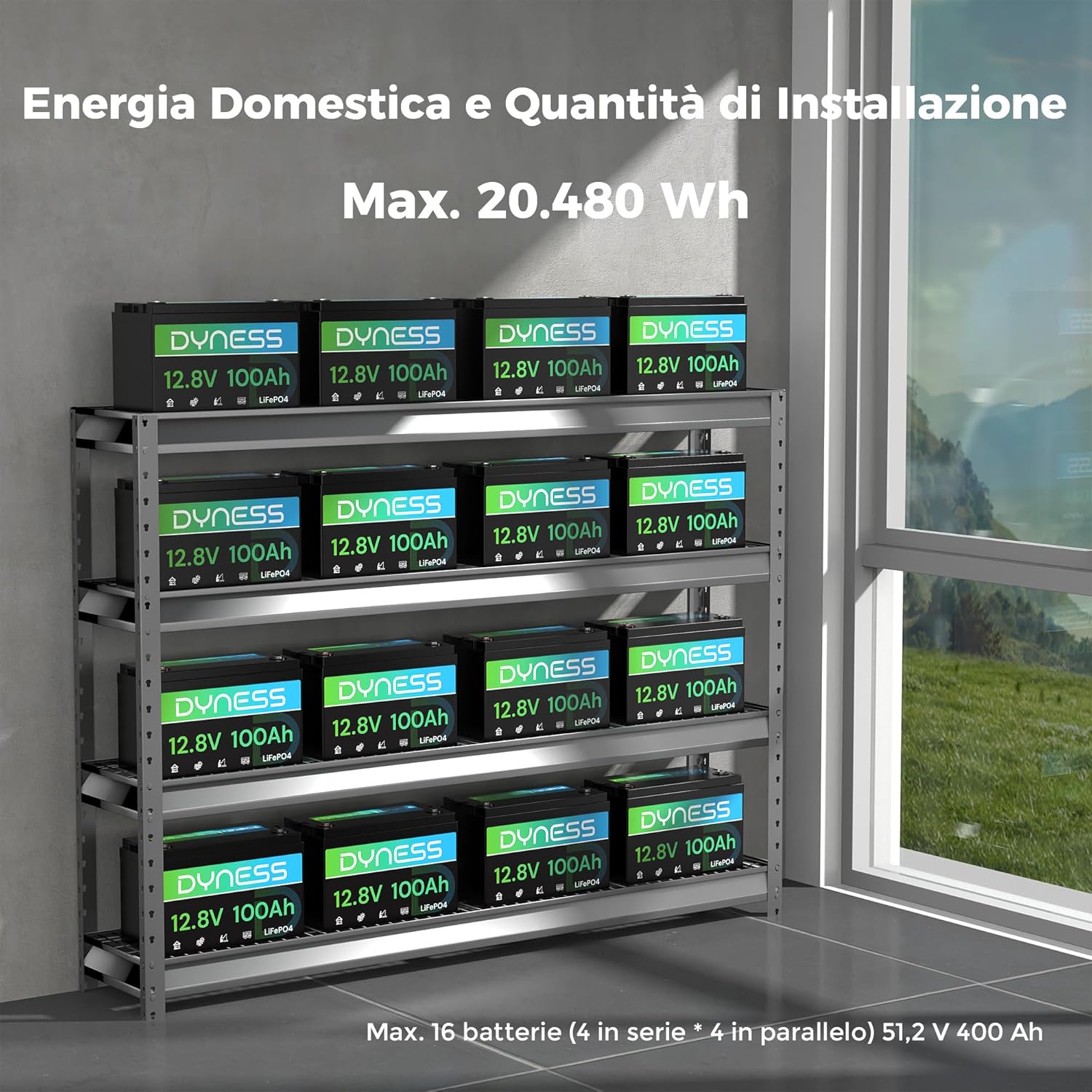

Image: Illustration of connecting multiple batteries for scalable energy storage, up to 16 modules.
4.4 Recommended Charger
Use a 14.6V 20A lithium-ion charger or connect to solar panels/generators with a rated power of ≥400W for optimal charging performance.
5. คู่มือการใช้งาน
5.1 การทำงานปกติ
The battery is designed for deep cycle applications, providing stable power output for extended periods. Monitor your system's voltage and current to ensure it operates within the battery's specifications.
5.2 ข้อควรพิจารณาเกี่ยวกับอุณหภูมิ
The integrated BMS actively protects the battery from extreme temperatures:
- Charging Cut-off: Charging will automatically cease if the battery temperature drops below 0°C (32°F).
- Discharging Cut-off: Discharging will automatically cease if the battery temperature drops below -20°C (-4°F).
- Charging Resumption: Charging resumes when the temperature rises above 5°C (41°F).
These features ensure the battery's longevity and safe operation in various climates.
Image: Explanation of the low temperature shutdown feature, detailing charging and discharging cut-off temperatures.
5.3 การสมัคร
This battery is ideal for a wide range of applications:
- RVs and Campเออาร์เอส
- Marine and Boat Systems
- Off-grid Solar Systems
- Photovoltaic Energy Storage
- ระบบไฟฟ้าสำรอง
Note: This battery is not suitable for automotive starting applications or vehicles requiring start-stop functionality.
Image: Dyness battery being used as an emergency power source for an RV.
6. การบำรุงรักษา
6.1 การตรวจสอบตามปกติ
Periodically inspect the battery terminals for any signs of corrosion or loose connections. Ensure all connections are tight and clean.
6.2 การทำความสะอาด
รักษาแบตเตอรี่ให้สะอาดและแห้ง ใช้โฆษณาamp cloth to wipe the exterior. Do not use solvents or abrasive cleaners, as these can damage the battery casing.
6.3 พื้นที่จัดเก็บ
If storing the battery for an extended period (more than one month), ensure it is charged to approximately 50-70% of its capacity. Store the battery in a cool, dry place, away from direct sunlight, moisture, and extreme temperatures. The low self-discharge rate of LiFePO4 batteries minimizes capacity loss during storage, but periodic checks are recommended.
7 การแก้ไขปัญหา
ส่วนนี้มีวิธีแก้ปัญหาทั่วไปที่คุณอาจพบเจอ หากปัญหายังคงอยู่ โปรดติดต่อฝ่ายบริการลูกค้า
7.1 แบตเตอรี่ไม่ชาร์จ
- ตรวจสอบการเชื่อมต่อ: Ensure all charging cables are securely connected to both the battery and the charger.
- ตรวจสอบความเข้ากันได้ของเครื่องชาร์จ: Confirm that your charger is specifically designed for LiFePO4 batteries and is functioning correctly.
- การตรวจสอบอุณหภูมิ: Ensure the ambient temperature is above 0°C (32°F). The BMS will prevent charging below this temperature.
7.2 Battery Not Discharging / No Power Output
- ตรวจสอบการเชื่อมต่อ: Verify all load connections are secure and correct.
- ความเข้ากันได้ของโหลด: Ensure the connected load is within the battery's specified current and power limits.
- การตรวจสอบอุณหภูมิ: Ensure the ambient temperature is above -20°C (-4°F). The BMS will prevent discharging below this temperature.
- ระบบป้องกัน BMS: The BMS may have activated a protection mode (e.g., over-discharge, short-circuit, over-current). Disconnect the load, wait a few minutes, and try reconnecting. If the issue persists, contact support.
7.3 Unusual Odor or Swelling
Immediately disconnect the battery from all loads and chargers. Do not attempt to use or charge the battery. Contact Dyness customer support without delay.
8. ข้อมูลจำเพาะ
Image: Detailed dimensions of the Dyness 12.8V 100Ah LiFePO4 battery.
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| ยี่ห้อ | ไดเนส |
| แบบอย่าง | 12V 100Ah LiFePO4 |
| เล่มที่กำหนดtage | 12.8 โวลต์ |
| ความจุ | 100 Ampอะอาวร์ |
| เคมีแบตเตอรี่ | ลิเธียมเหล็กฟอสเฟต (LiFePO4) |
| ระบบ BMS แบบบูรณาการ | 100เอ |
| วงจรชีวิต | Up to 15,000 cycles (4,000 cycles at 100% DoD) |
| การตัดการชาร์จที่อุณหภูมิต่ำ | 0 องศาเซลเซียส (32 องศาฟาเรนไฮต์) |
| การตัดการระบายอุณหภูมิต่ำ | -20°C (-4°F) |
| ขนาด (กว้าง x ยาว x สูง) | 33 x 17.2 x 21.4 ซม. (13 x 6.77 x 8.43 นิ้ว) |
| น้ำหนัก | 9.9 กก. |
| Max. Series Connection | แบตเตอรี่ 4 ก้อน |
| Max. Parallel Connection | 4 batteries (up to 16 total modules in 4S4P) |
| การรับรอง | ซีอี/ยูเอ็น38.3 |
9. การรับประกันและการสนับสนุน
9.1 การรับประกัน
The Dyness 12V 100Ah LiFePO4 Deep Cycle Battery comes with a รับประกัน 5 ปี from the date of purchase. This warranty covers defects in materials and workmanship under normal use and service conditions. Please retain your proof of purchase for warranty claims.
9.2 การสนับสนุนลูกค้า
For technical assistance, warranty claims, or any questions regarding your Dyness battery, please contact Dyness customer support. Dyness offers 24/7 customer assistance for immediate support. Refer to the official Dyness webไซต์หรือเอกสารการซื้อของคุณสำหรับรายละเอียดการติดต่อล่าสุด
