1. บทนำ
This manual provides comprehensive instructions for the Generic Remote Control, specifically designed for use with Mirage Flex Minisplit air conditioning units, model EBF120K. This remote control allows you to manage various functions of your air conditioner, ensuring comfortable operation.
คุณสมบัติที่สำคัญ ได้แก่:
- Full control over temperature, fan speed, and operating modes.
- Intuitive interface for ease of use.
- Infrared signal transmission for effective control up to 8 meters.
- Direct compatibility with Mirage Flex Minisplit model EBF120K.
2. การตั้งค่า
2.1 การติดตั้งแบตเตอรี่
รีโมทคอนโทรลต้องใช้แบตเตอรี่ AAA สองก้อน (ไม่ได้รวมอยู่ในชุด) ในการใช้งาน โปรดทำตามขั้นตอนต่อไปนี้เพื่อใส่แบตเตอรี่:
- ค้นหาฝาปิดช่องใส่แบตเตอรี่ที่ด้านหลังของรีโมทคอนโทรล
- เลื่อนฝาครอบลงด้านล่าง หรือกดสลักแล้วยกขึ้นเพื่อเปิด
- ใส่แบตเตอรี่ AAA สองก้อน โดยตรวจสอบให้แน่ใจว่าขั้วบวก (+) และขั้วลบ (-) ตรงกับเครื่องหมายภายในช่องใส่แบตเตอรี่
- ปิดฝาช่องใส่แบตเตอรี่กลับเข้าที่โดยเลื่อนกลับเข้าที่จนกระทั่งล็อคเข้าที่อย่างแน่นหนา
Note: Ensure batteries are inserted correctly to prevent damage to the remote control.

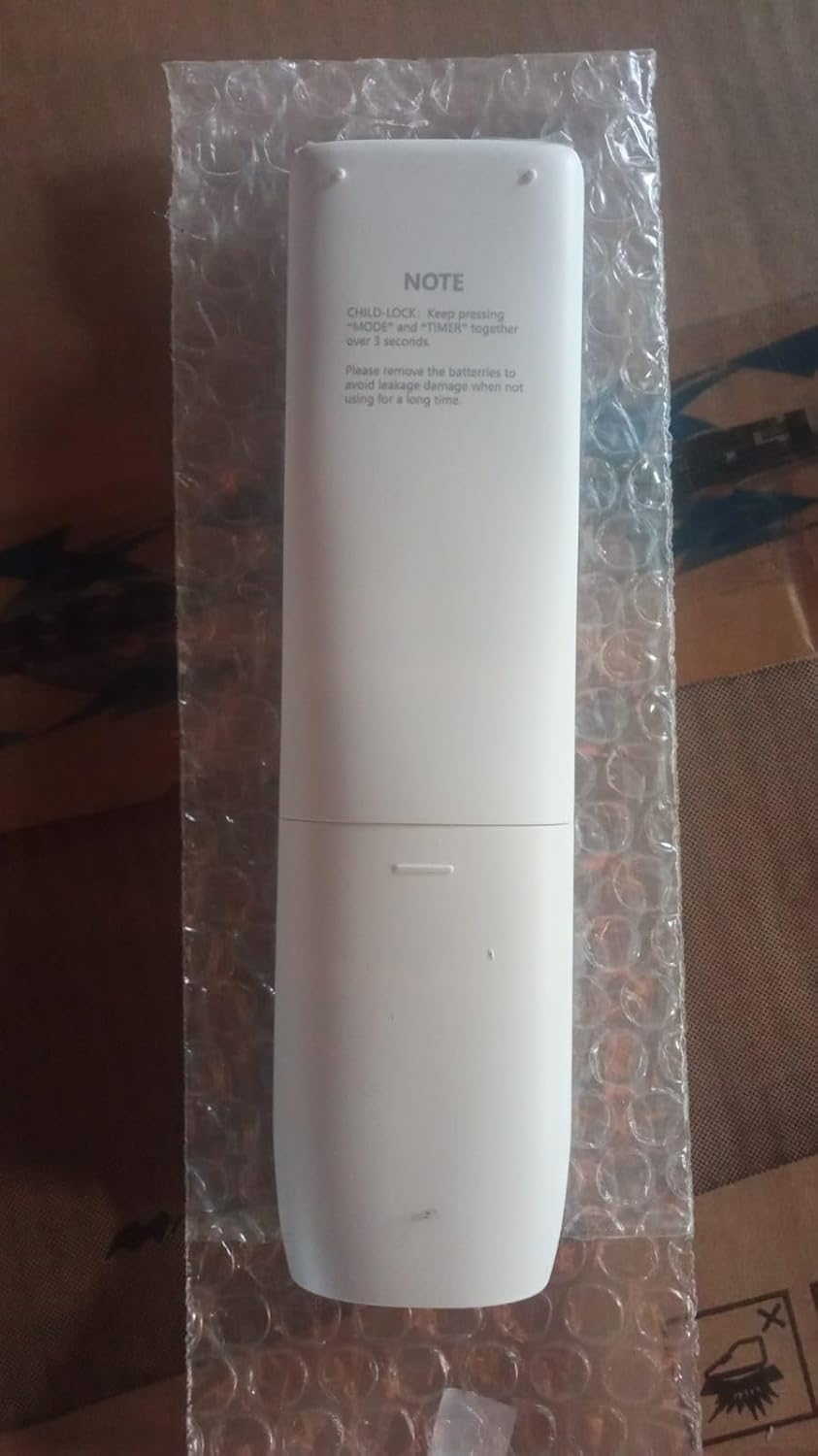

รูปที่ 1: ย้อนกลับ view ของรีโมทคอนโทรลที่มีช่องใส่แบตเตอรี่
3. คู่มือการใช้งาน
Point the remote control directly at the indoor unit of your Mirage Flex Minisplit. Ensure there are no obstructions between the remote and the unit.
รูปที่ 2 : ด้านหน้า view ของรีโมทคอนโทรลพร้อมรูปแบบปุ่ม
3.1 ฟังก์ชันปุ่ม
| ปุ่ม | การทำงาน |
|---|---|
| พลังงาน (⏻) | Turns the air conditioner unit On or Off. |
| โหมด | หมุนเวียนไปตามโหมดการทำงาน (เช่น เย็น ร้อน พัดลม แห้ง อัตโนมัติ) |
| FAN (▲/▼) | Adjusts the fan speed (e.g., Low, Medium, High, Auto). The up/down arrows within the FAN button control this setting. |
| เทอร์โบ | เปิดใช้งานระบบทำความเย็นหรือทำความร้อนอย่างรวดเร็ว เพื่อเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน |
| MUTE | Silences the unit's operational beeps or sounds. |
| อีโค | Engages energy-saving mode for reduced power consumption. |
| ตัวจับเวลา | Sets a timer for the unit to turn On or Off automatically. |
| แสดง | Toggles the display on the indoor unit On or Off. |
| นอน | เปิดใช้งานโหมดนอนหลับ ซึ่งจะปรับอุณหภูมิและความเร็วพัดลมเพื่อการนอนหลับที่สบายและประหยัดพลังงาน |
| X-DRY | Initiates an extra dry function, often used to prevent mold growth by drying the indoor coil after cooling operation. |
| ฉันรู้สึก | Activates a sensor in the remote to detect the ambient temperature at the remote's location, adjusting the unit's operation accordingly. |
| ทำความสะอาด | Initiates a self-cleaning function for the indoor unit. |
การปรับอุณหภูมิ: While dedicated temperature up/down buttons are not explicitly labeled on this remote, the Mirage Flex system allows for temperature adjustment. This is typically managed through the MODE button to select a cooling or heating mode, and then the system may automatically adjust or allow for fine-tuning via other controls or the unit itself. Refer to your Minisplit's main manual for specific temperature adjustment methods if not directly controlled by this remote.
3.2 ฟังก์ชั่นล็อคป้องกันเด็ก
To activate or deactivate the Child Lock function, press and hold the โหมด และ ตัวจับเวลา buttons simultaneously for more than 3 seconds. This prevents accidental changes to the settings.
4. การบำรุงรักษา
4.1 การทำความสะอาดรีโมทคอนโทรล
To clean the remote control, wipe its surface with a soft, dry cloth. Do not use liquid cleaners, abrasive materials, or chemical solvents, as these may damage the remote's surface or internal components.
4.2 การเปลี่ยนแบตเตอรี่
Replace the batteries when the remote control's range decreases or if the display becomes dim. Always replace both batteries at the same time with new AAA batteries. Do not mix old and new batteries or different types of batteries.
หากไม่ได้ใช้งานรีโมทคอนโทรลเป็นเวลานาน ควรถอดแบตเตอรี่ออกเพื่อป้องกันการรั่วไหลและอาจทำให้ตัวเครื่องเสียหายได้
5 การแก้ไขปัญหา
- รีโมตไม่ตอบสนอง:
- ตรวจสอบว่าใส่แบตเตอรี่ถูกต้องและขั้วถูกต้องหรือไม่
- เปลี่ยนแบตเตอรี่เก่าด้วยแบตเตอรี่ใหม่
- ตรวจสอบให้แน่ใจว่าไม่มีสิ่งกีดขวางระหว่างรีโมทคอนโทรลและเครื่องรับเครื่องปรับอากาศ
- ตรวจสอบให้แน่ใจว่ารีโมทชี้ไปที่ตัวเครื่องภายในโดยตรง
- ระยะการใช้งานจำกัด:
- เปลี่ยนแบตเตอรี่
- Ensure the remote is within the maximum effective range of 8 meters.
- Avoid strong light sources (e.g., direct sunlight) that might interfere with the infrared signal.
6. ข้อมูลจำเพาะ
| คุณสมบัติ | รายละเอียด |
|---|---|
| ยี่ห้อ | ทั่วไป |
| ชื่อรุ่น | EBF120K |
| ความเข้ากันได้ | Mirage Flex Minisplit EBF120K |
| สี | สีขาว |
| เทคโนโลยีการเชื่อมต่อ | อินฟราเรด |
| จำนวนปุ่ม | 16 |
| ระยะสูงสุด | 8 เมตร |
| แบตเตอรี่ที่จำเป็น | 2 x AAA (ไม่รวม) |
| น้ำหนักสินค้า | 100 กรัม |
| ขนาด (กว้าง x ยาว x สูง) | 18 ซม. x 5 ซม. x 2 ซม. |
7. การรับประกันและการสนับสนุน
7.1 การรับประกันสินค้า
This product comes with a 30-day warranty from the date of purchase. This warranty covers manufacturing defects under normal use. It does not cover damage caused by misuse, accidents, unauthorized modifications, or improper battery installation.
7.2 การสนับสนุนลูกค้า
For any questions or issues not covered in this manual, please contact your retailer or the point of purchase for assistance. Please have your product model number (EBF120K) and purchase information ready when contacting support.
