1. บทนำ
This manual provides detailed instructions for the installation, operation, and maintenance of your Aninerel 3600W Hybrid Solar Inverter Charger, Model SPI4836M80-300P. This advanced inverter is designed to efficiently convert 48Vdc solar power to 110Vac for various applications, featuring a built-in 80A MPPT controller and pure sine wave output. It supports both battery-less operation and compatibility with AGM and Lithium battery systems.
2. คุณสมบัติของผลิตภัณฑ์
The Aninerel 3600W Hybrid Solar Inverter Charger offers a range of features for optimal performance and flexibility:
- กำลังขับสูง: 3600W continuous power output.
- เล่มที่tage การแปลง: Converts 48Vdc to 110Vac.
- ตัวควบคุม MPPT ขั้นสูง: Integrated 80A MPPT (Maximum Power Point Tracking) solar charge controller for efficient solar energy harvesting, supporting up to 500Vdc maximum PV input.
- เอาท์พุตคลื่นไซน์บริสุทธิ์: Ensures compatibility and safe operation for all types of home appliances.
- ความเข้ากันได้ของแบตเตอรี่: Supports battery-less operation or connection with AGM, Lithium, and Flooded batteries. Includes Lithium Battery Communication (BMS).
- การเชื่อมต่อกริด: Designed for grid-tied systems with no feedback to the grid.
- พลังงานที่ปรับขนาดได้: Capable of connecting up to six units in parallel for a total output of 21.6kW.
- การออกแบบที่หลากหลาย: Supports 120V/240V split-phase and 208V 3-phase configurations for various residential and commercial applications.
- การตั้งค่าที่ยืดหยุ่น: Customizable charging profiles, alarms, and cut-off parameters.
- การตรวจสอบแบบไร้สาย: Built-in Wi-Fi for remote monitoring of your system via a smartphone application.
- การเชื่อมต่อเครื่องกำเนิดไฟฟ้า: Allows for integration with a generator for additional power input.
- พอร์ตสื่อสาร: Includes RS485 for communication.
รูปที่ 1: เกินview of Aninerel 3600W Hybrid Inverter features, including battery compatibility, grid connection, scalable power, versatile design, flexible settings, and wireless communication.
3. สินค้าหมดview และส่วนประกอบ
Familiarize yourself with the main components and connection ports of the inverter:
Figure 2: Detailed diagram showing the various components and ports of the Aninerel Hybrid Solar Inverter.
- ไฟแสดงสถานะ: แสดงสถานะต่างๆ
- หน้าจอ LCD: แสดงข้อมูลการทำงานและการตั้งค่า
- ปุ่มกด: Buttons for navigation and setting adjustments.
- ตัวป้องกันการโอเวอร์โหลด: Safety mechanism against excessive current.
- Grounding Screw Hold: Point for system grounding.
- พอร์ตเอาท์พุตไฟฟ้ากระแสสลับ: เชื่อมต่อกับอุปกรณ์ไฟฟ้าในครัวเรือน
- WiFi Port (Optional): For wireless monitoring module connection.
- พอร์ตอินพุต AC: Connects to grid or generator AC power.
- พอร์ตสื่อสาร RS485-2: สำหรับการติดต่อสื่อสารภายนอก
- พอร์ตสื่อสาร RS485-1: สำหรับการติดต่อสื่อสารภายนอก
- พอร์ตสื่อสาร USB: For data transfer or firmware updates.
- พัดลมระบายความร้อน: ช่วยระบายความร้อนระหว่างการใช้งาน
- สวิตช์โยกเปิด/ปิด: สวิตซ์ไฟหลักสำหรับอินเวอร์เตอร์
- พอร์ตสัมผัสแห้ง: สำหรับสัญญาณควบคุมภายนอก
- Current Sharing Port (Parallel Module Only): สำหรับการทำงานแบบขนาน
- Parallel Communication Port (Parallel Module Only): สำหรับการทำงานแบบขนาน
- พอร์ตแบตเตอรี่: เชื่อมต่อกับธนาคารแบตเตอรี่
- พอร์ต PV: Connects to solar panel arrays.
4. การตั้งค่าและการติดตั้ง
Proper installation is crucial for the safe and efficient operation of your inverter. Please follow these steps carefully.
4.1. คู่มือการเดินสายไฟ
This video demonstrates the basic wiring procedure for the inverter, including connecting AC output and battery terminals.
Video 1: This video demonstrates general wiring steps for an Aninerel Solar Inverter, including connecting AC output and battery terminals. While the video features a 3KW 24V model, the wiring principles are similar for the 3600W 48Vdc inverter.
- Remove Port Cover: Carefully remove the bottom port cover of the inverter to access the wiring terminals.
- เชื่อมต่อเอาต์พุต AC: Connect the Live (L) and Neutral (N) wires of your main AC output to the designated terminals.
- เชื่อมต่อแบตเตอรี่: Connect the positive and negative terminals of your battery bank to the corresponding battery ports on the inverter. Ensure correct polarity.
- Reinstall Port Cover: Once all connections are secure, reinstall the port cover.
สำคัญ: Always ensure the inverter is powered off before making any electrical connections. Consult a qualified electrician if you are unsure about any wiring procedures.
4.2. ความเข้ากันได้ของแบตเตอรี่
The inverter is compatible with various battery types, including Lead-Acid (AGM, GEL, Flooded) and Lithium batteries. For Lithium batteries, the inverter supports communication with Battery Management Systems (BMS) for optimized charging and discharge.
Figure 3: Illustration showing the inverter's compatibility with various 48V battery types, including GEL, FLD (Flooded), LI (Lithium), and SLD (Sealed Lead-Acid).
4.3. การเชื่อมต่อแบบขนาน
For increased power output, multiple inverters can be connected in parallel. The system supports up to six units for a maximum of 21.6kW power delivery in 120V residential systems. It also supports split-phase and 3-phase configurations.
Figure 4: Diagrams illustrating single-phase and split-phase parallel connection options for the Aninerel Hybrid Inverter, showing how to combine multiple units for higher power output.
5. คู่มือการใช้งาน
5.1. การตั้งค่าลำดับความสำคัญในการชาร์จ
The inverter allows you to configure how the battery bank is charged from different power sources. You can select from the following priorities:
- ลำดับความสำคัญของพลังงานแสงอาทิตย์: The inverter prioritizes solar power for charging. AC input will only charge the battery when solar power is no longer available.
- Solar and AC Input: The inverter charges the battery bank from both solar and AC power simultaneously.
- พลังงานแสงอาทิตย์เท่านั้น: The inverter will only charge the battery bank from available solar power.
5.2. การตั้งค่าลำดับความสำคัญในการโหลด
Control how your appliances are powered to ensure continuous operation. Options include:
- ลำดับความสำคัญของพลังงานแสงอาทิตย์: The inverter uses solar power first. If solar is insufficient, it will compensate with AC input.
- AC Priority: The inverter uses AC input to power all loads. DC input is used only if AC input is unavailable.
- DC Priority: The inverter prioritizes inverting from solar first. If solar is not enough, it will convert from battery power and will only power loads from AC input once the low battery warning triggers.
Figure 5: Visual guide to setting charging and load priorities on the Aninerel Hybrid Inverter, explaining Solar Priority, Solar and AC Input, Solar Only, AC Priority, and DC Priority modes.
5.3. การตรวจสอบผ่าน Wi-Fi
The inverter includes a built-in Wi-Fi module, allowing you to monitor its status and performance remotely via a smartphone application. Registration may be required to use the monitoring features.

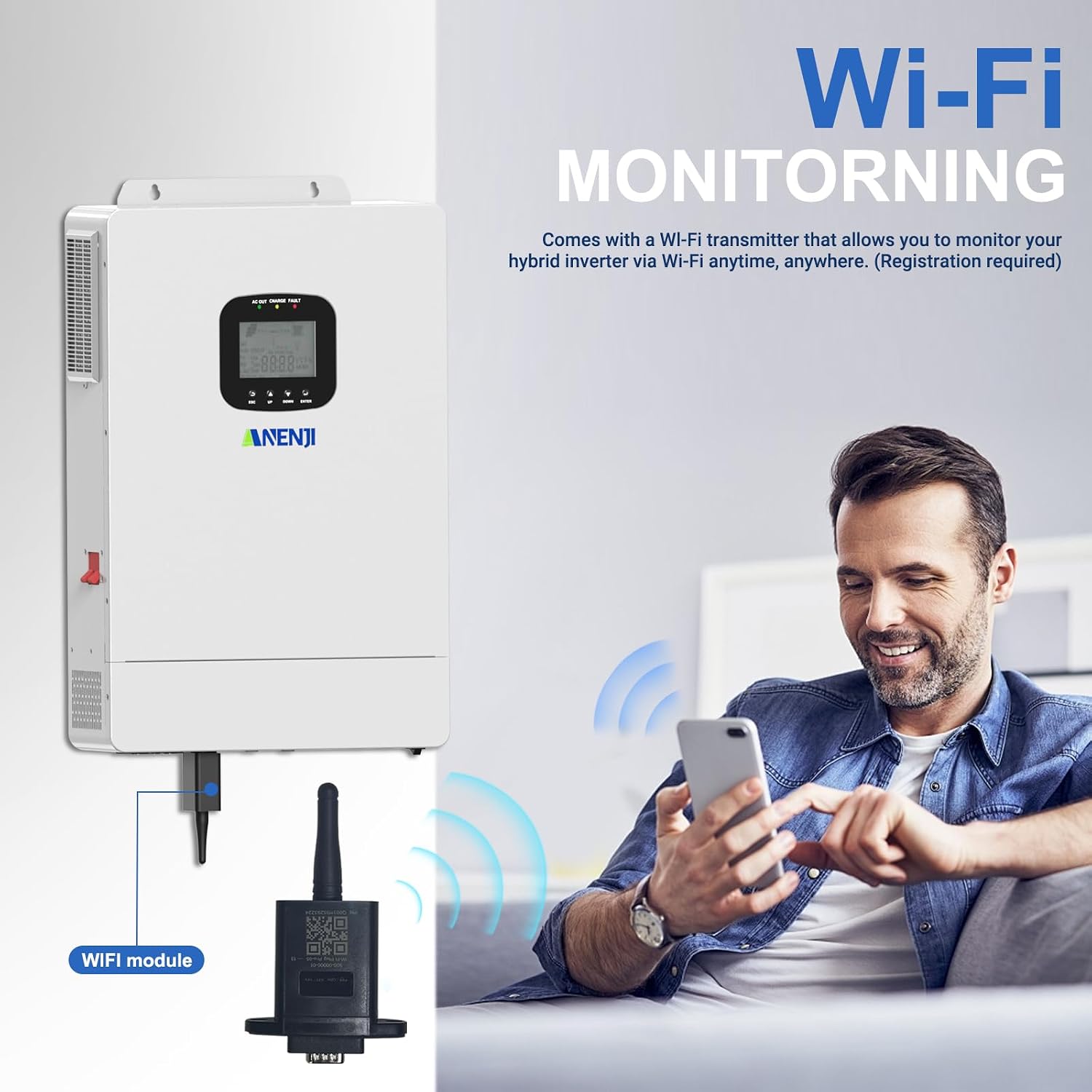

Figure 6: Diagram illustrating the Wi-Fi module connection and remote monitoring capabilities of the Aninerel Hybrid Inverter via a smartphone app.
6. การบำรุงรักษา
Regular maintenance ensures the longevity and optimal performance of your Aninerel Hybrid Solar Inverter. Always disconnect all power sources (solar, battery, AC input) before performing any maintenance.
- การทำความสะอาด: รักษาความสะอาดภายนอกของอินเวอร์เตอร์ให้ปราศจากฝุ่นและสิ่งสกปรก ใช้ผ้าแห้งเนื้อนุ่มเช็ดทำความสะอาด ห้ามใช้น้ำยาทำความสะอาดชนิดเหลว
- การระบายอากาศ : Ensure that the cooling fans and ventilation openings are not blocked. Proper airflow is essential to prevent overheating.
- การเชื่อมต่อ: Periodically check all electrical connections for tightness and signs of corrosion. Loose connections can lead to poor performance or safety hazards.
- การตรวจสอบแบตเตอรี่: If using batteries, regularly inspect them for any signs of damage, leakage, or swelling. Ensure battery terminals are clean and secure.
- อัพเดตเฟิร์มแวร์: ตรวจสอบของผู้ผลิต webไซต์หรือแอปตรวจสอบสำหรับการอัปเดตเฟิร์มแวร์ที่มีอยู่เพื่อให้แน่ใจว่าอินเวอร์เตอร์ของคุณมีคุณสมบัติล่าสุดและการแก้ไขจุดบกพร่อง
7 การแก้ไขปัญหา
ส่วนนี้รวบรวมวิธีแก้ปัญหาทั่วไปที่คุณอาจพบเจอเกี่ยวกับอินเวอร์เตอร์ของคุณ สำหรับปัญหาที่ไม่ได้ระบุไว้ในที่นี้ โปรดติดต่อฝ่ายบริการลูกค้า
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| อินเวอร์เตอร์ไม่เปิด | No DC input from battery/solar; Main switch off; Loose connections. | ตรวจสอบปริมาณแบตเตอรี่tage and solar input. Ensure the ON/OFF switch is in the 'ON' position. Verify all wiring connections are secure. |
| ไม่มีเอาท์พุต AC | Overload; Short circuit; Inverter fault; AC output breaker tripped. | Reduce load. Check for short circuits in the AC wiring. Reset AC output breaker. Check LCD for error codes. |
| ปริมาณแบตเตอรี่ต่ำtagสัญญาณเตือน | Insufficient charging; Excessive load; Battery degradation. | Check solar panel output and connections. Reduce load. Consider battery health and replacement if necessary. Adjust charging priority. |
| สัญญาณเตือนความร้อนสูงเกินไป | Blocked ventilation; High ambient temperature; Excessive load. | Ensure clear airflow around the inverter. Reduce ambient temperature if possible. Decrease the connected load. |
| การตรวจสอบ Wi-Fi ไม่ทำงาน | Wi-Fi module not connected; Network issues; App not configured. | Ensure the Wi-Fi module is securely connected. Check your local Wi-Fi network. Reconfigure the monitoring app settings. |
8. ข้อมูลจำเพาะ
Key technical specifications for the Aninerel 3600W Hybrid Solar Inverter Charger:
| คุณลักษณะ | ค่า |
|---|---|
| หมายเลขรุ่น | SPI4836M80-300P |
| ยี่ห้อ | Aninerel |
| วัดtage | 3600 วัตต์ |
| เล่มที่tage | 48 Volts (DC input) |
| กระแสไฟขาออกVoltage | 110 Vac |
| ตัวควบคุม MPPT กระแสไฟฟ้า | 80A (Built-in) |
| อินพุต PV สูงสุด Voltage | 500 Vdc |
| แหล่งพลังงาน | ใช้พลังงานแสงอาทิตย์และแบตเตอรี่ |
| ขนาดสินค้า (กว้าง x ยาว x สูง) | ขนาด 29.5L x 10W x 38.5H เซนติเมตร (29.49 x 10.01 x 38.51 ซม.) |
| น้ำหนักสินค้า | 9.18 กก. |
| ผู้ผลิต | Shenzhen Anenji Energy Technology Co.,Ltd |
| ASIN | B0FLX9RHDG |
| ยูพีซี/จีทีอิน | 757577193368 |
9. อุปกรณ์เสริมของผลิตภัณฑ์
The following accessories are typically included with your Aninerel 3600W Hybrid Solar Inverter Charger:
Figure 7: Image displaying the standard accessories included with the inverter, such as the instruction manual, installation toolkit, current sharing detection line, parallel cable, anti-reverse current CT, and WiFi module.
- คู่มือการใช้งาน (x1)
- Installation Toolkit (x1)
- Current Sharing Detection Line (x1)
- Parallel Cable (x1)
- Anti-reverse Current CT (x1)
- WiFi Module (x1)
10. Product Application Scenarios
The Aninerel 3600W Hybrid Solar Inverter is versatile and suitable for a wide range of applications, including:
รูปที่ 8: อดีตamples of where the Aninerel Hybrid Inverter can be used, such as Solar Home Systems, Solar RV Systems, Solar Street Light Systems, Solar Power Plant Systems, Solar Vessels (Boat) Systems, and Hybrid Energy Systems.
- ระบบพลังงานแสงอาทิตย์สำหรับบ้าน
- Solar RV Systems
- Solar Street Light Systems
- Solar Power Plant Systems
- Solar Vessels (Boat) Systems
- Hybrid Energy Systems
11. การรับประกันและการสนับสนุน
For warranty information, technical support, or service inquiries, please refer to the contact details provided with your purchase documentation or visit the official Aninerel webไซต์ โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกัน
