คู่มือผู้ใช้รถตักล้อเลื่อนขนาดเล็กแบบยืนขับ รุ่น DS3301

1. บทนำ

This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your Generic DS3301 Stand-On Mini Skid Steer Loader. Please read this manual thoroughly before operating the machine to ensure proper use and to prevent injury or damage.

Figure 1.1: Generic DS3301 Stand-On Mini Skid Steer Loader with bucket attachment.

2. ข้อมูลด้านความปลอดภัย

Always prioritize safety. Failure to follow safety instructions can result in serious injury or death. Keep this manual accessible for quick reference.

2.1 ข้อควรระวังเพื่อความปลอดภัยทั่วไป

• Read and understand all instructions and warnings before operation.
• Wear appropriate personal protective equipment (PPE), including a hard hat, safety glasses, hearing protection, and sturdy footwear.
• ให้แน่ใจว่าพื้นที่ทำงานไม่มีผู้คนผ่านไปมา โดยเฉพาะเด็กและสัตว์เลี้ยง
• ห้ามใช้งานเครื่องขณะอยู่ภายใต้ฤทธิ์ของแอลกอฮอล์หรือยาเสพติด
• Inspect the machine before each use for any damage or loose parts.

2.2 ความปลอดภัยในการทำงาน

• Maintain a safe distance from slopes, trenches, and unstable ground.
• Always operate from the designated stand-on platform or walk-behind position.
• Lower the bucket or attachment to the ground when parking or leaving the machine unattended.
• Be aware of the machine's center of gravity, especially when carrying loads or operating on uneven terrain.

3. การติดตั้งและการประกอบ

3.1 การแกะกล่องและการตรวจสอบเบื้องต้น

Carefully remove the loader from its packaging. Inspect for any visible damage that may have occurred during shipping. Ensure all components listed in the packing list are present.

3.2 การเติมเชื้อเพลิงให้เครื่องยนต์

The DS3301 is equipped with a 13.5 Hp EPA Gasoline Engine. Fill the fuel tank with fresh, unleaded gasoline. Refer to the engine manufacturer's manual for specific fuel requirements.

3.3 Checking Fluid Levels

• น้ำมันเครื่อง: Check the engine oil level using the dipstick. Add recommended engine oil if necessary.
• น้ำมันไฮดรอลิก: Verify the hydraulic oil tank level. The hydraulic oil tank capacity is 18 liters.

3.4 Attaching Implements

The loader is designed for various skid steer board-compatible attachments. Ensure the attachment is securely connected using the appropriate pins and locking mechanisms. The connection plate dimensions are 635mm (L) x 375mm (W) with a pin hole shaft spacing of 364mm.

Figure 3.1: Illustration of attachment connection points and dimensions.

4. คู่มือการใช้งาน

4.1 การควบคุมมากกว่าview

The DS3301 features intuitive slip loader-inspired controls for both stand-on and walk-behind operation. Familiarize yourself with the control levers, engine start/stop, and accessory switches before starting the engine.

รูปที่ 4.1: เกินview of the operator controls and hydraulic connections for attachments.

4.2 การสตาร์ทเครื่องยนต์

1. Ensure the machine is on level ground and the parking brake is engaged (if applicable).
2. หมุนกุญแจสตาร์ทไปที่ตำแหน่ง 'เปิด'
3. ใส่โช้คถ้าเครื่องยนต์เย็น
4. Pull the recoil starter or press the electric start button until the engine starts.
5. ค่อยๆ คลายโช้คออกเมื่อเครื่องยนต์ร้อนขึ้น

4.3 Driving and Steering

Use the control levers to direct the machine. Pushing both levers forward moves the loader forward, pulling them back moves it backward. Pushing one lever forward and pulling the other back will turn the machine. The track system provides excellent maneuverability in tight spaces.

4.4 Bucket and Attachment Operation

The hydraulic controls allow for precise manipulation of the bucket or other attachments. Use the dedicated levers to lift, lower, tilt, and operate auxiliary hydraulic functions. The bucket capacity is 0.15 m³.

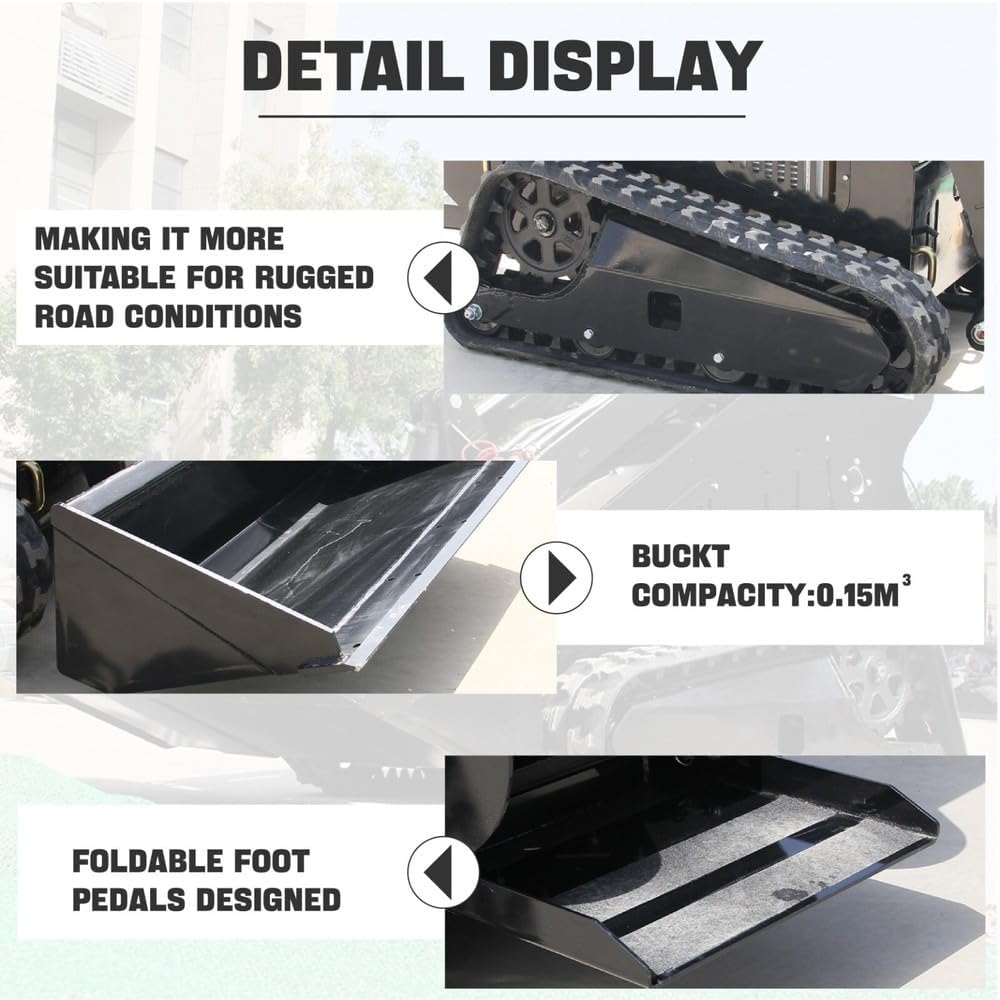

รูปที่ 4.2: รายละเอียด view of the rugged tracks, 0.15 m³ bucket, and foldable foot pedals.

4.5 ไฟ LED

The loader is equipped with an LED light for improved visibility during low-light conditions. Activate the light using the switch on the control panel.

Figure 4.3: Close-up of the integrated LED light for enhanced visibility.

4.6 การสาธิตการปฏิบัติงาน

5. การบำรุงรักษา

Regular maintenance is crucial for the longevity and optimal performance of your mini skid steer loader.

5.1 การตรวจสอบรายวัน

• ตรวจสอบระดับน้ำมันเครื่องและน้ำมันไฮดรอลิก
• ตรวจสอบรางว่ามีรอยชำรุดหรือสึกหรอมากเกินไปหรือไม่
• Ensure all controls operate smoothly.
• Check for any leaks (fuel, oil, hydraulic fluid).

5.2 การบำรุงรักษาตามกำหนดเวลา

• Engine Oil Replacement: Refer to the engine manual for recommended intervals. The engine oil replacement amount is 0.94 liters.
• ตัวกรองอากาศ: ทำความสะอาดหรือเปลี่ยนแผ่นกรองอากาศตามความจำเป็น โดยเฉพาะในสภาพแวดล้อมที่มีฝุ่นละอองมาก
• ความตึงของแทร็ก: ตรวจสอบและปรับความตึงของรางเป็นระยะเพื่อป้องกันการสึกหรอก่อนกำหนด
• การหล่อลื่น: Grease all pivot points and moving parts according to the lubrication schedule.

6 การแก้ไขปัญหา

ส่วนนี้นำเสนอวิธีแก้ไขปัญหาการใช้งานทั่วไป สำหรับปัญหาที่ไม่ได้ระบุไว้ในที่นี้ โปรดติดต่อฝ่ายสนับสนุนลูกค้า

6.1 เครื่องยนต์สตาร์ทไม่ติด

• ตรวจสอบระดับน้ำมันเชื้อเพลิง
• Ensure the ignition is on and the choke is set correctly for a cold start.
• Verify spark plug condition.

6.2 การสูญเสียกำลังไฮดรอลิก

• ตรวจสอบระดับน้ำมันไฮดรอลิก
• ตรวจสอบท่อไฮดรอลิกเพื่อหารอยรั่วหรือความเสียหาย
• Ensure hydraulic pump is engaged.

7. ข้อมูลจำเพาะ

Key technical specifications for the DS3301 Mini Skid Steer Loader:

Figure 7.1: Detailed technical specifications for the DS3301 Mini Skid Steer Loader.

8. การรับประกันและการสนับสนุน

For warranty information, please refer to the documentation provided at the time of purchase or contact your seller directly. For technical support or spare parts, please reach out to the manufacturer or authorized service centers.
