เอฟเฟ็กต์กีตาร์แบบมัลติฟังก์ชั่น M-VAVE MK-300

1. บทนำ

ขอบคุณสำหรับการซื้อasinขอแนะนำ M-VAVE MK-300 Guitar Multi-Effects Processor Pedal อุปกรณ์ชิ้นนี้เป็นโซลูชันที่ครบวงจรสำหรับนักเล่นกีตาร์และเบส โดยผสานรวมเทคโนโลยีการสร้างแบบจำลองโครงข่ายประสาทเทียมทางเสียง (ANN) ขั้นสูง เพื่อให้ได้เสียงที่สมจริง ampโทนเสียงแอมป์และตู้ลำโพง ด้วยเอฟเฟ็กต์ พรีเซ็ต และตัวเลือกการเชื่อมต่อที่หลากหลาย MK-300 ได้รับการออกแบบมาเพื่อยกระดับการแสดงออกทางดนตรีของคุณในทุกสถานการณ์ ตั้งแต่การบันทึกเสียงในสตูดิโอไปจนถึงการแสดงสดและการฝึกซ้อม

คู่มือนี้ให้ข้อมูลสำคัญเกี่ยวกับการติดตั้ง การใช้งาน การบำรุงรักษา และการแก้ไขปัญหาของแป้นเหยียบ MK-300 ของคุณ โปรดอ่านอย่างละเอียดก่อนใช้งานเพื่อให้มั่นใจว่าอุปกรณ์ทำงานได้อย่างถูกต้องและเพื่อให้คุณได้รับประสบการณ์การใช้งานผลิตภัณฑ์อย่างเต็มประสิทธิภาพ

2. ข้อมูลด้านความปลอดภัย

เพื่อป้องกันไฟฟ้าช็อต ไฟไหม้ หรือความเสียหายต่อตัวเครื่อง โปรดปฏิบัติตามข้อควรระวังต่อไปนี้:

• ห้ามเปิดเครื่อง ไม่มีชิ้นส่วนใดภายในที่ผู้ใช้สามารถซ่อมแซมได้ โปรดส่งต่อเครื่องให้ช่างผู้ชำนาญการเป็นผู้ดำเนินการซ่อมแซม
• อย่าให้เครื่องโดนฝน ความชื้น หรืออุณหภูมิที่สูงหรือต่ำเกินไป
• ใช้เฉพาะอะแดปเตอร์แปลงไฟที่ระบุไว้ หรือตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟตรงกับแรงดันไฟฟ้าของอุปกรณ์tagข้อกำหนดอี
• เก็บเครื่องให้ห่างจากแหล่งความร้อน เช่น หม้อน้ำ เครื่องทำความร้อน เตา หรืออุปกรณ์อื่นๆ (รวมถึง ampเครื่องให้ความร้อน) ที่ผลิตความร้อน
• หลีกเลี่ยงการวางวัตถุหนักบนตัวเครื่องหรือให้ได้รับแรงกระแทกรุนแรง
• ทำความสะอาดด้วยผ้าแห้งเท่านั้น ห้ามใช้น้ำยาทำความสะอาดหรือสเปรย์

3. คุณสมบัติหลัก

• การสร้างแบบจำลองโครงข่ายประสาทเทียมด้านเสียง (ANN): จำลองสถานการณ์จริง amp และโทนเสียงของตู้ลำโพงที่มีความแม่นยำสูง
• ห้องสมุดเอฟเฟกต์อันกว้างขวาง: เอฟเฟ็กต์มากกว่า 320 แบบ พร้อมโมดูลเอฟเฟ็กต์ที่ใช้งานพร้อมกันได้ 11 โมดูล
• Amp และการจำลองตู้เกม: 120 amp ประกอบด้วยโมเดล (กีตาร์ไฟฟ้า 85 แบบ, เบส 30 แบบ, กีตาร์โฟล์ค 5 แบบ) และการจำลองตู้ลำโพง 100 แบบ
• ระบบที่ตั้งค่าไว้ล่วงหน้า: ช่องตั้งค่าล่วงหน้าที่แก้ไขได้ 160 ช่อง (80 ช่องจากโรงงาน + 80 ช่องจากผู้ใช้) สำหรับเรียกใช้โทนเสียงได้ทันที
• ลูปเปอร์ในตัว: เครื่องบันทึกเสียงแบบวนซ้ำ 150 วินาที พร้อมฟังก์ชั่นบันทึกเสียง ซ้อนเสียง และเล่นซ้ำ
• เครื่องกลอง: 128 แพทเทิร์นกลองจาก 9 แนวเพลง
• การเชื่อมต่อที่หลากหลาย: MIDI (5 พิน, Bluetooth, USB-C), USB Audio 2.0 (44.1kHz/24bit), ช่องต่อเอาต์พุต TS ขนาด 1/4 นิ้ว สองช่อง, ช่องต่อเอาต์พุต XLR แบบบาลานซ์, ช่องต่อหูฟังสำหรับตรวจสอบเสียงโดยเฉพาะ
• อินเทอร์เฟซการควบคุม: หน้าจอ LCD สีขนาด 3.5 นิ้ว, สวิตช์เท้าแบบตั้งโปรแกรมได้ 4 ตัว และปุ่มควบคุมหลายปุ่ม
• พลัง: ใช้พลังงานจากแบตเตอรี่ ใช้งานได้นานกว่า 10 ชั่วโมง หรือสามารถเชื่อมต่อกับแหล่งจ่ายไฟภายนอกได้
• การสนับสนุนแอปพลิเคชันมือถือและซอฟต์แวร์: ควบคุมแบบไร้สายผ่านแอปพลิเคชันบนมือถือ (บลูทูธ) และซอฟต์แวร์อย่างเป็นทางการสำหรับ Windows, macOS และ Android

4. การควบคุมและการเชื่อมต่อ

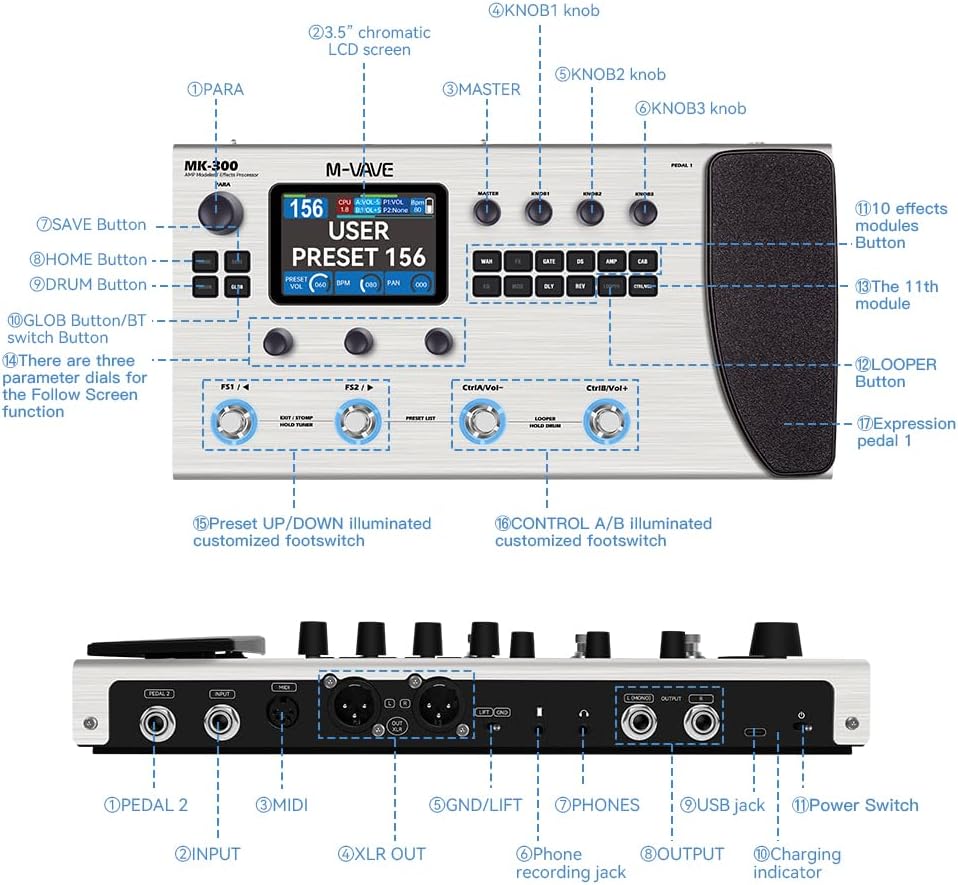

รูปที่ 4.1: แผนภาพแสดงส่วนควบคุมและการเชื่อมต่อของ MK-300

แผงควบคุมด้านหน้า:

1. ปุ่ม PARA: ใช้สำหรับปรับค่าพารามิเตอร์
2. หน้าจอ LCD สีขนาด 3.5 นิ้ว: แสดงการตั้งค่าปัจจุบัน ลำดับเอฟเฟกต์ และการนำทางเมนู
3. ลูกบิดมาสเตอร์: ควบคุมปริมาณเอาต์พุตโดยรวม
4. ลูกบิด 1, ลูกบิด 2, ลูกบิด 3: ปุ่มหมุนอเนกประสงค์สำหรับแก้ไขค่าพารามิเตอร์และนำทางเมนู
5. ปุ่มบันทึก: บันทึกการตั้งค่าปัจจุบันลงในค่าที่ตั้งไว้ล่วงหน้า
6. ปุ่มหน้าแรก: กลับไปยังหน้าจอหลักหรือหน้าจอเริ่มต้น
7. ปุ่มกลอง: เปิดใช้งานและควบคุมเครื่องดรัมแมชชีน
8. ปุ่ม GLOB/ปุ่มสวิตช์บลูทูธ: เข้าถึงการตั้งค่าทั่วไปหรือเปิดใช้งานการจับคู่บลูทูธ
9. ปุ่มโมดูลเอฟเฟกต์ (10): ปุ่มเฉพาะสำหรับเปิด/ปิดใช้งานและเลือกโมดูลเอฟเฟ็กต์แต่ละตัว (เช่น WAH, FX, GATE, DS, AMP(CAB, EQ, MOD, DLY, REV)
10. โมดูลที่ 11: ปุ่มโมดูลเอฟเฟกต์เพิ่มเติม
11. ปุ่ม LOOPER: ควบคุมฟังก์ชันลูปเปอร์
12. แป้นเหยียบควบคุมเสียง 1: แป้นเหยียบควบคุมการแสดงออกที่สามารถกำหนดค่าได้สำหรับระดับเสียง เอฟเฟ็กต์เสียงสั่น หรือพารามิเตอร์อื่นๆ
13. FS1 / FS2 (สวิตช์เท้าแบบตั้งค่าล่วงหน้าขึ้น/ลง): สวิตช์เท้าแบบมีไฟส่องสว่าง สำหรับเลือกตั้งค่าล่วงหน้าหรือฟังก์ชันอื่นๆ ที่กำหนดไว้
14. CtrlA/Vol- / CtrlB/Vol+ (สวิตช์เท้าควบคุม A/B): สวิตช์เท้าแบบมีไฟส่องสว่างสำหรับฟังก์ชั่นควบคุมที่ปรับแต่งได้ โดยส่วนใหญ่จะเป็นการควบคุมระดับเสียงหรือการทำงานของลูปเปอร์

การเชื่อมต่อแผงด้านหลัง:

1. อินพุตแป้นเหยียบ 2: สำหรับเชื่อมต่อแป้นเหยียบควบคุมเสียงภายนอก (อุปกรณ์เสริม)
2. อินพุต: ช่องต่อโมโนขนาด 1/4 นิ้ว สำหรับกีตาร์หรือเบส
3. มิดี้: ขั้วต่อ MIDI In/Out 5 พิน สำหรับควบคุม MIDI จากภายนอก
4. ช่องต่อ XLR OUT (ซ้าย/ขวา): ช่องต่อ XLR แบบบาลานซ์สำหรับเชื่อมต่อโดยตรงกับมิกเซอร์หรือออดิโออินเตอร์เฟส
5. สวิตช์ GND/ลิฟต์: สวิตช์ตัดสัญญาณรบกวนลงกราวด์เพื่อกำจัดเสียงฮัม
6. โทรศัพท์: เอาต์พุตหูฟังสเตอริโอ 3.5 มม.
7. แจ็ค USB: พอร์ต USB-C สำหรับเชื่อมต่อกับคอมพิวเตอร์ (USB Audio, MIDI, การอัปเดตซอฟต์แวร์)
8. สวิตช์ไฟ: เปิด/ปิดเครื่อง
9. ไฟแสดงสถานะการชาร์จ: ไฟ LED แสดงสถานะการชาร์จ
10. เอาต์พุต (ซ้าย/ขวา): ช่องต่อเอาต์พุตโมโน/สเตอริโอ TS ขนาด 1/4 นิ้ว
11. ช่องเสียบบันทึกเสียงโทรศัพท์: ช่องต่อเอาต์พุตเฉพาะสำหรับเชื่อมต่อกับอุปกรณ์พกพาเพื่อบันทึกภาพ

5. การตั้งค่า

5.1 การแกะกล่องและการตรวจสอบเบื้องต้น

แกะกล่องแป้นเหยียบ M-VAVE MK-300 อย่างระมัดระวัง ตรวจสอบให้แน่ใจว่ามีอุปกรณ์ครบทุกชิ้น:

• โปรเซสเซอร์มัลติเอฟเฟ็กต์ M-VAVE MK-300
• สาย USB (x1)
• คู่มือการใช้งาน (เอกสารนี้)
• สายบันทึกเสียง (x1)

รูปที่ 5.1: สิ่งของในบรรจุภัณฑ์

5.2 การเปิดเครื่อง

MK-300 สามารถใช้งานได้จากแบตเตอรี่ลิเธียมโพลิเมอร์แบบชาร์จไฟได้ภายในตัว หรือผ่านพอร์ต USB-C โดยใช้อะแดปเตอร์แปลงไฟที่เข้ากันได้ (ไม่ได้รวมอยู่ในชุด) หรือพอร์ต USB ของคอมพิวเตอร์ โปรดตรวจสอบให้แน่ใจว่าได้ชาร์จแบตเตอรี่จนเต็มก่อนใช้งานครั้งแรกด้วยแบตเตอรี่

5.3 การปรับเทียบแป้นเหยียบเบื้องต้น

สำคัญ: เมื่อได้รับสินค้าแล้ว คุณต้องทำการปรับเทียบแป้นเหยียบควบคุมเสียงหมายเลข 1 ก่อน หากไม่ทำเช่นนั้น อาจทำให้แป้นเหยียบหมายเลข 1 ทำงานผิดปกติได้

วิธีการปรับเทียบแป้นเหยียบควบคุมเสียงหมายเลข 1:

1. เปิดใช้งาน MK-300
2. ไปที่เมนูการตั้งค่าทั่วไป
3. ค้นหาตัวเลือก 'การตั้งค่าแป้นเหยียบ 1' หรือ 'การปรับเทียบแป้นเหยียบ'
4. ทำตามคำแนะนำบนหน้าจอเพื่อปรับเทียบแป้นเหยียบ ซึ่งโดยทั่วไปแล้วจะเกี่ยวข้องกับการขยับแป้นเหยียบไปจนสุดระยะการเคลื่อนที่ (จากส้นเท้าถึงปลายเท้า)

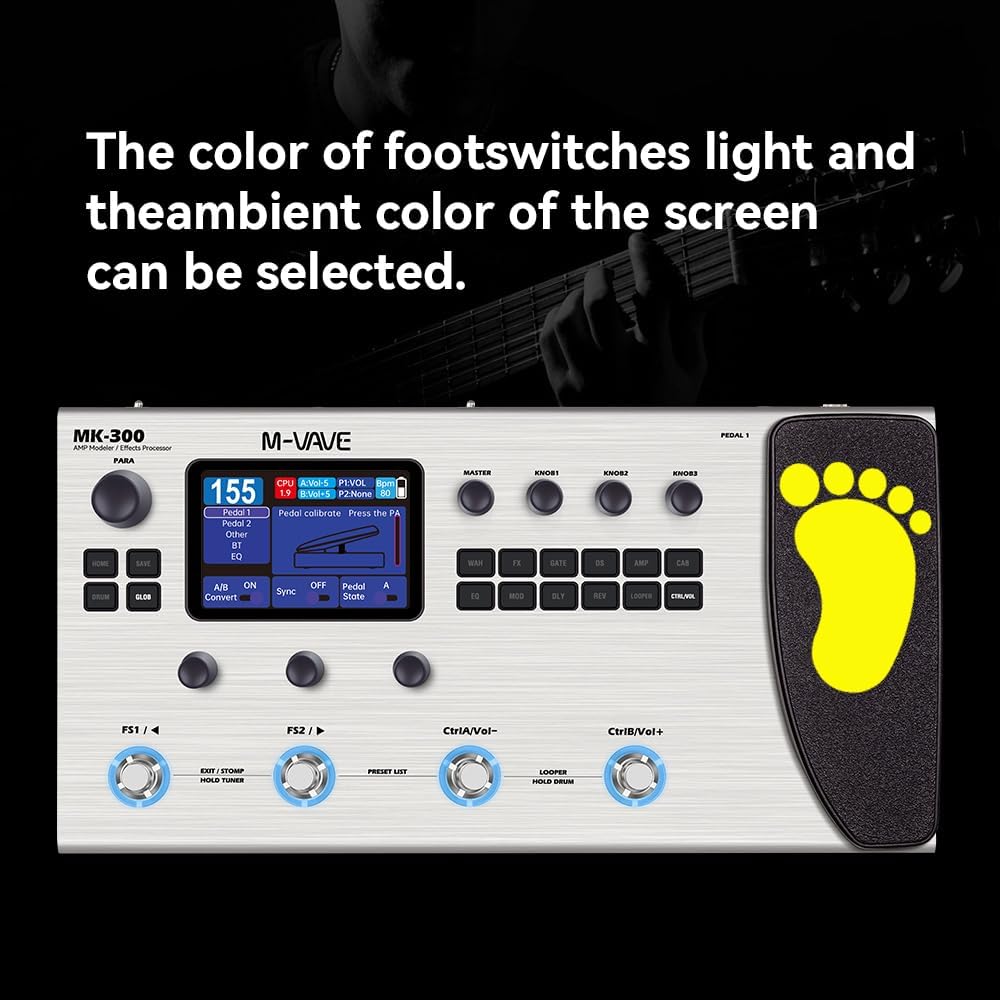

รูปที่ 5.2: หน้าจอการปรับเทียบแป้นเหยียบ (ตัวอย่าง)ample

5.4 การเชื่อมต่ออุปกรณ์ของคุณ

• กีต้าร์/เบส: เชื่อมต่อเครื่องดนตรีของคุณเข้ากับแจ็ค INPUT ขนาด 1/4 นิ้ว
• Ampเครื่องขยายสัญญาณ/มิกเซอร์: เชื่อมต่อแจ็ค OUTPUT (L/R) ขนาด 1/4 นิ้ว เข้ากับกีตาร์ของคุณ ampต่อเข้ากับแอมป์หรือช่อง XLR OUT (ซ้าย/ขวา) ไปยังมิกเซอร์หรือออดิโออินเตอร์เฟสเพื่อให้ได้เอาต์พุตแบบบาลานซ์
• หูฟัง: เชื่อมต่อหูฟังเข้ากับแจ็ค 3.5 มม. เพื่อฝึกซ้อมแบบเงียบๆ
• คอมพิวเตอร์: ใช้สาย USB-C เชื่อมต่อ MK-300 กับคอมพิวเตอร์ของคุณเพื่อใช้งานเสียงผ่าน USB, MIDI และการจัดการซอฟต์แวร์
• เหยียบภายนอก: หากใช้แป้นเหยียบควบคุมเสียงเพิ่มเติม ให้เชื่อมต่อเข้ากับช่องต่อ PEDAL 2

6. คู่มือการใช้งาน

6.1 การนำทางพื้นฐาน

MK-300 มีหน้าจอ LCD ขนาด 3.5 นิ้ว และปุ่มหมุนและปุ่มกดหลายปุ่มเพื่อการใช้งานที่ง่ายและสะดวก:

• ใช้ ลูกบิด 1, ลูกบิด 2, ลูกบิด 3 เพื่อเลื่อนดูเมนู เลือกตัวเลือก และปรับค่าพารามิเตอร์
• กดปุ่ม บ้าน ปุ่มสำหรับกลับไปยังหน้าจอหลักหรือเมนูก่อนหน้า
• การ พารา ปุ่มนี้ช่วยให้เข้าถึงพารามิเตอร์โดยละเอียดสำหรับเอฟเฟ็กต์ที่เลือกได้

6.2 การจัดการที่ตั้งไว้ล่วงหน้า

MK-300 มาพร้อมกับค่าที่ตั้งไว้ล่วงหน้าจากโรงงาน 80 แบบ และช่องสำหรับผู้ใช้แก้ไขได้อีก 80 ช่อง

• การเลือกค่าที่ตั้งไว้ล่วงหน้า: ใช้สวิตช์เท้า FS1 และ FS2 เพื่อวนเลือกพรีเซ็ต หน้าจอจะแสดงหมายเลขและชื่อของพรีเซ็ตปัจจุบัน
• การแก้ไขที่ตั้งไว้ล่วงหน้า: เลือกค่าที่ตั้งไว้ล่วงหน้า จากนั้นใช้ปุ่มโมดูลเอฟเฟ็กต์ (เช่น WAH, FX, AMP) เพื่อเปิด/ปิดใช้งานโมดูล ใช้ปุ่มหมุนเพื่อปรับพารามิเตอร์สำหรับโมดูลที่ใช้งานอยู่
• การบันทึกค่าที่ตั้งล่วงหน้า: หลังจากทำการเปลี่ยนแปลงแล้ว ให้กดปุ่ม บันทึก ปุ่มนี้ คุณสามารถเลือกที่จะเขียนทับค่าที่ตั้งไว้ล่วงหน้าปัจจุบัน หรือบันทึกไว้ในช่องผู้ใช้ใหม่ได้

รูปที่ 6.1: การแสดงผลการตั้งค่าล่วงหน้าของผู้ใช้

6.3 โมดูลเอฟเฟกต์และอินเทอร์เฟซแบบเหยียบ

MK-300 มีโมดูลเอฟเฟกต์พร้อมกัน 11 โมดูล แต่ละโมดูลสามารถเปิดหรือปิดใช้งานได้ทีละโมดูล

• การเปิดใช้งาน/ปิดใช้งาน: กดปุ่มโมดูลเอฟเฟ็กต์ที่เกี่ยวข้อง (เช่น DS สำหรับ Distortion, REV สำหรับ Reverb) เพื่อเปิดหรือปิดใช้งานภายในพรีเซ็ตปัจจุบัน
• การปรับพารามิเตอร์: เมื่อโมดูลเอฟเฟ็กต์ทำงาน พารามิเตอร์ต่างๆ จะแสดงบนหน้าจอ ใช้ปุ่มหมุนเพื่อปรับพารามิเตอร์เหล่านี้
• อินเทอร์เฟซ Stomp: หน้าจอสามารถแสดงภาพจำลองของลำดับเอฟเฟ็กต์ ทำให้สามารถเลือกและเปิดใช้งานโมดูลได้อย่างรวดเร็ว คล้ายกับการใช้งานเอฟเฟ็กต์แบบเหยียบแต่ละตัว

รูปที่ 6.2: จอแสดงผลอินเทอร์เฟซ Stomp

6.4 ฟังก์ชัน Looper

ลูปเปอร์ในตัวช่วยให้สามารถบันทึกได้นานสูงสุดถึง 150 วินาที

• กดปุ่ม Looper ปุ่มสำหรับเข้าสู่โหมดลูปเปอร์
• ใช้แป้นเหยียบ (โดยทั่วไปคือ CtrlA/B หรือ FS1/FS2 ขึ้นอยู่กับการใช้งาน) เพื่อควบคุมฟังก์ชันการบันทึก การเล่น การอัดเสียงทับ และการยกเลิก
• โปรดดูคำแนะนำบนหน้าจอสำหรับวิธีการใช้งานลูปเปอร์โดยละเอียด

6.5 กลองเครื่อง

MK-300 ประกอบด้วยแพทเทิร์นกลอง 128 แบบ ครอบคลุม 9 แนวเพลง

• กดปุ่ม กลอง ปุ่มสำหรับเปิดใช้งานเครื่องดรัมแมชชีน
• ใช้ปุ่มหมุนเพื่อเลือกจังหวะกลองและปรับความเร็ว (BPM)
• เครื่องดรัมแมชชีนสามารถซิงโครไนซ์กับลูปเปอร์ได้

6.6 MIDI และเสียง USB

• มิดี้: เชื่อมต่ออุปกรณ์ MIDI ภายนอกผ่านพอร์ต MIDI 5 พิน หรือใช้ MIDI ผ่าน USB-C หรือ Bluetooth เพื่อควบคุม
• ยูเอสบีเสียง: MK-300 ทำหน้าที่เป็นอินเทอร์เฟซเสียง USB 24 บิต/44.1kHz ซึ่งช่วยให้สามารถบันทึกเสียงลงคอมพิวเตอร์ได้โดยตรงโดยไม่มีความล่าช้า

6.7 การควบคุมผ่านแอปพลิเคชันบนมือถือและซอฟต์แวร์

MK-300 รองรับการควบคุมแบบไร้สายผ่านแอปพลิเคชันบนมือถือโดยเฉพาะ (iOS/Android) และซอฟต์แวร์บนเดสก์ท็อป (Windows/macOS)

• การเชื่อมต่อบลูทู ธ : กดปุ่มค้างไว้ โกลบ/บีที กดปุ่มเพื่อเปิดใช้งานโหมดจับคู่บลูทูธ เชื่อมต่ออุปกรณ์มือถือของคุณกับ MK-300 ผ่านบลูทูธ
• ฟังก์ชั่นแอป: แอปนี้ช่วยให้สามารถตรวจสอบและปรับค่าพารามิเตอร์ จัดการค่าที่ตั้งไว้ล่วงหน้า และเข้าถึงฟีเจอร์ชุมชนเพื่อดาวน์โหลดเสียงเรียกเข้าได้อย่างสะดวก

รูปที่ 6.3: การเชื่อมต่อไร้สายผ่านแอปพลิเคชันบนมือถือและคอมพิวเตอร์

6.8 การปรับแต่งสวิตช์เท้า

สวิตช์เท้าเรืองแสงทั้งสี่ตัว (FS1, FS2, CtrlA/Vol-, CtrlB/Vol+) สามารถตั้งโปรแกรมได้ คุณสามารถกำหนดฟังก์ชันต่างๆ ให้กับสวิตช์เหล่านี้ได้ เช่น การสลับพรีเซ็ต การเปิด/ปิดเอฟเฟ็กต์ การควบคุมลูปเปอร์ หรือการควบคุมระดับเสียง

• เข้าถึง 'การตั้งค่าสวิตช์เท้า' ในเมนูการตั้งค่าทั่วไปเพื่อปรับแต่งฟังก์ชันต่างๆ ของสวิตช์เท้าได้
• สามารถเลือกสีของไฟแสดงสถานะบนสวิตช์เท้าและสีพื้นหลังของหน้าจอเพื่อปรับแต่งได้ตามต้องการ

7. การบำรุงรักษา

• การทำความสะอาด: ใช้ผ้าแห้งเนื้อนุ่มเช็ดทำความสะอาดตัวเครื่อง ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อน แว็กซ์ หรือตัวทำละลาย
• พื้นที่จัดเก็บ: เมื่อไม่ได้ใช้งานเป็นเวลานาน ควรเก็บเครื่องไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
• การดูแลแบตเตอรี่ หากใช้งานโดยใช้แบตเตอรี่ ควรชาร์จแบตเตอรี่เป็นระยะเพื่อรักษาอายุการใช้งานของแบตเตอรี่ แม้ว่าจะไม่ได้ใช้งานเป็นประจำก็ตาม

8 การแก้ไขปัญหา

9. ข้อมูลจำเพาะ

10. ข้อมูลการรับประกัน

เงื่อนไขและข้อกำหนดการรับประกันเฉพาะสำหรับ M-VAVE MK-300 โดยทั่วไปจะแจ้งให้ทราบโดยผู้ค้าปลีกหรือผู้ผลิต ณ เวลาที่ซื้อ โปรดเก็บหลักฐานการซื้อไว้ สำหรับข้อมูลการรับประกันโดยละเอียด รวมถึงระยะเวลาการรับประกันและขั้นตอนการเรียกร้อง โปรดดูเอกสารที่มาพร้อมกับผลิตภัณฑ์ของคุณหรือเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ M-VAVE webเว็บไซต์.

11. การสนับสนุนลูกค้า

หากคุณพบปัญหาใดๆ ที่ไม่ได้กล่าวถึงในคู่มือนี้ หรือต้องการความช่วยเหลือเพิ่มเติม โปรดติดต่อผู้ค้าปลีกที่คุณซื้อ M-VAVE MK-300 มา คุณยังสามารถเยี่ยมชมเว็บไซต์อย่างเป็นทางการของ M-VAVE ได้อีกด้วย webเว็บไซต์นี้เป็นแหล่งรวบรวมข้อมูลสนับสนุน คำถามที่พบบ่อย และข้อมูลติดต่อสำหรับฝ่ายสนับสนุนด้านเทคนิค
