Matrix Cyclone 125CC ATV User Manual

การแนะนำ

This manual provides essential information for the safe and proper operation, assembly, and maintenance of your Matrix Cyclone 125CC ATV. Please read this manual thoroughly before operating the ATV to ensure a safe and enjoyable experience. This ATV is designed for young riders aged 8 and up, offering a balance of power and control for outdoor adventures.

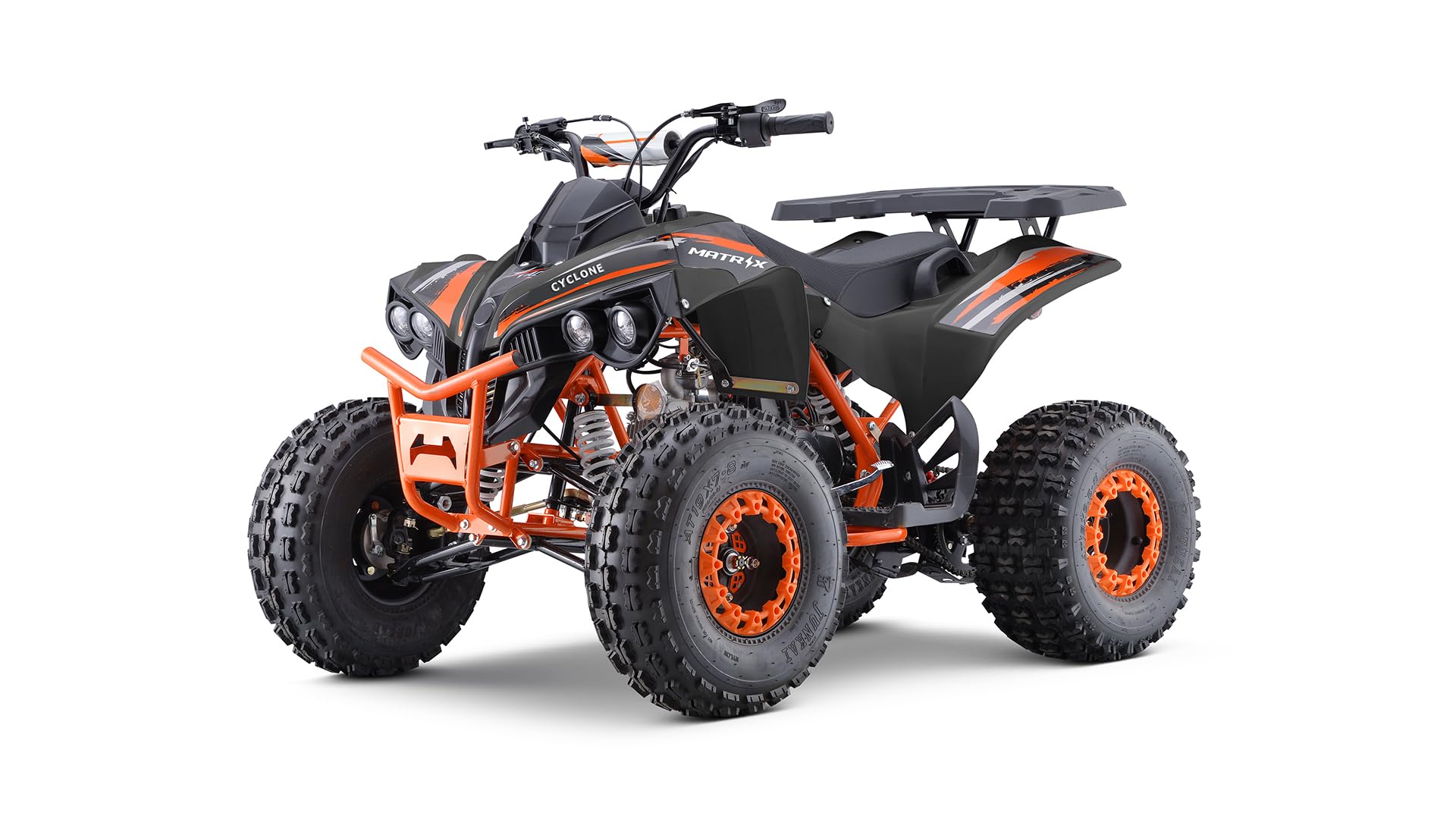

Figure 1: Matrix Cyclone 125CC ATV. This image shows the overall design of the ATV, highlighting its black and orange color scheme and rugged tires.

ข้อมูลด้านความปลอดภัย

Operating an ATV requires caution and adherence to safety guidelines. This ATV is intended for use by children aged 8 years and up. Adult supervision is required at all times. Always wear appropriate safety gear, including a helmet, eye protection, gloves, and sturdy footwear.

• คำแนะนำด้านอายุ: Suitable for riders 8 years and older.
• การกำกับดูแล: Always operate under direct adult supervision.
• อุปกรณ์ป้องกัน: Always wear a helmet, eye protection, and appropriate riding attire.
• ภูมิประเทศ: Use only on designated off-road trails and suitable terrain. Avoid public roads.
• การควบคุมความเร็ว: Utilize the built-in speed governor to match the rider's skill level.
• การตรวจสอบก่อนการขับขี่: Before each ride, inspect tires, brakes, and controls for proper function.

การติดตั้งและการประกอบ

The Matrix Cyclone 125CC ATV arrives approximately 90% pre-assembled. Final assembly involves attaching a few key components to prepare the ATV for use. Follow these steps carefully:

1. การแกะกล่อง: นำชิ้นส่วนทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบให้แน่ใจว่ามีชิ้นส่วนครบถ้วนตามรายการที่ระบุไว้ในกล่องบรรจุภัณฑ์
2. การติดตั้งมือจับ: Attach the handlebar to the steering column. Secure it firmly using the provided bolts and tools. Ensure the controls (throttle, brakes) are correctly positioned and functional.
3. Front Tire Installation: Mount the front tires onto the front axles. Secure them with the appropriate nuts and cotter pins. Ensure tires are inflated to the recommended pressure.
4. Rear Tire Installation: Mount the rear tires onto the rear axles. Secure them with the appropriate nuts and cotter pins. Ensure tires are inflated to the recommended pressure.
5. การเชื่อมต่อแบตเตอรี่: Connect the 12V, 5Ah battery. Ensure positive (+) and negative (-) terminals are connected correctly.
6. การตรวจสอบของเหลว: Verify engine oil level (0.9L capacity) and fuel level (2.2L capacity).

รูปที่ 2: ด้านข้าง view of the ATV. This image illustrates the engine placement, suspension system, and tire assembly points, which are crucial during setup.

คำแนะนำการใช้งาน

Familiarize yourself with the controls and features before starting the ATV.

Starting the ATV

1. Ensure the ATV is on a level surface and the parking brake is engaged.
2. หมุนกุญแจสตาร์ทไปที่ตำแหน่ง "ON"
3. Press the electric start button.
4. ควรปล่อยให้เครื่องยนต์อุ่นเครื่องสักครู่ก่อนขับขี่

ขี่รถเอทีวี

• การแพร่เชื้อ: The ATV features an automatic transmission with reverse. Use the gear selector to choose between Forward, Neutral, and Reverse.
• ควบคุมคันเร่ง: Gently apply the thumb throttle to accelerate. Avoid sudden acceleration.
• การเบรก: The ATV is equipped with a front drum brake (hand-operated) and a rear hydraulic disc brake (foot-operated). Apply both brakes smoothly and evenly for effective stopping.
• ตัวควบคุมความเร็ว: The speed governor allows parents to adjust the maximum speed (30-40 MPH) to suit the rider's experience level. Adjust this setting before riding.
• การระงับ: The double A-arm front suspension and single swing-arm rear suspension provide a comfortable ride over varied terrain.

Stopping the ATV

1. ปล่อยคันเร่งจนสุด
2. Apply both front and rear brakes gradually until the ATV comes to a complete stop.
3. ดึงเบรกมือ
4. Turn the ignition key to the "OFF" position and remove the key.

รูปที่ 3 : ด้านหน้า view of the ATV. This image highlights the front braking system and the robust bumper, important for safe operation.

การซ่อมบำรุง

Regular maintenance is crucial for the longevity and safe operation of your Matrix Cyclone 125CC ATV.

• การตรวจสอบก่อนการขับขี่: Before each ride, check tire pressure, brake function, chain tension, and fluid levels.
• น้ำมันเครื่อง: Check engine oil regularly and change according to the manufacturer's recommendations (typically every 10-20 hours of operation or annually). Use recommended oil type.
• การบำรุงรักษาโซ่: Keep the drive chain clean, lubricated, and properly tensioned. Adjust as needed to prevent excessive slack.
• เบรค : Inspect brake pads for wear and ensure brake fluid levels (for hydraulic disc brake) are adequate. Adjust drum brakes as necessary.
• ยางรถยนต์ : Maintain correct tire pressure. Inspect tires for wear, cuts, or punctures.
• ตัวกรองอากาศ: ทำความสะอาดหรือเปลี่ยนแผ่นกรองอากาศเป็นประจำ โดยเฉพาะอย่างยิ่งเมื่อขับขี่ในสภาพที่มีฝุ่นมาก
• การทำความสะอาดทั่วไป: Keep the ATV clean to prevent dirt and debris buildup, which can affect performance and component life.

รูปที่ 4: ด้านหลัง view of the ATV. This image shows the chain drive and rear hydraulic disc brake, key components for maintenance checks.

การแก้ไขปัญหา

This section provides solutions to common issues you might encounter with your Matrix Cyclone 125CC ATV.

• เครื่องยนต์ไม่สตาร์ท:
  • Check if the ignition key is in the "ON" position.
  • ตรวจสอบให้แน่ใจว่ามีน้ำมันเชื้อเพลิงในถังเพียงพอ
  • ตรวจสอบให้แน่ใจว่าต่อแบตเตอรี่แน่นดีแล้ว และแบตเตอรี่ชาร์จเต็มแล้ว
  • ตรวจสอบหัวเทียนว่ามีสิ่งสกปรกหรือชำรุดเสียหายหรือไม่
• การสูญเสียพลังงาน:
  • Check fuel level and quality.
  • ตรวจสอบตัวกรองอากาศว่ามีการอุดตันหรือไม่
  • ตรวจสอบให้แน่ใจว่าหัวเทียนสะอาดและมีช่องว่างอย่างเหมาะสม
• Brakes Not Effective:
  • ตรวจสอบการสึกหรอของผ้าเบรก
  • Check brake fluid level for hydraulic disc brake.
  • Adjust brake cables for drum brake if too much slack.
• เสียงที่ผิดปกติ:
  • Investigate the source of the noise. Could be loose components, chain issues, or engine problems.
  • If the noise persists or is severe, discontinue use and consult a qualified technician.

สำหรับปัญหาที่ไม่ได้กล่าวถึงในที่นี้ หรือหากขั้นตอนการแก้ไขปัญหาไม่สามารถแก้ปัญหาได้ โปรดติดต่อฝ่ายบริการลูกค้า

ข้อมูลจำเพาะ

ข้อมูลการรับประกัน

This Matrix Cyclone 125CC ATV is covered by a limited warranty against manufacturing defects. The specific terms and duration of the warranty may vary. Please retain your proof of purchase for warranty claims.

For detailed warranty information, including coverage specifics and how to make a claim, please refer to the warranty card included with your product or contact customer support.

• พื้นที่ครอบคลุม: Typically covers defects in materials and workmanship.
• ข้อยกเว้น: Does not cover normal wear and tear, misuse, accidental damage, or unauthorized modifications.
• ขั้นตอนการเรียกร้อง: Contact customer support with your proof of purchase and product details.

การสนับสนุนลูกค้า

If you have any questions, require assistance with assembly, operation, maintenance, or need to make a warranty claim, please contact our customer support team.

• ผู้ผลิต: Matrix Motor Distribution Ltd
• โทรศัพท์: 844-205-8008
• ที่อยู่: 282 King Street, Unit 1, Barrie, Ontario L4N 6L2
• การสนับสนุนทางออนไลน์: Visit the official Matrix Motor Distribution Ltd webเว็บไซต์สำหรับคำถามที่พบบ่อยและความช่วยเหลือเพิ่มเติม

When contacting support, please have your product model (Cyclone 125CC) and proof of purchase readily available.
