ZJchao WZ5005 DC Regulated Power Supply User Manual

1. บทนำ

The ZJchao WZ5005 is a high-power, high-accuracy DC regulated power supply designed for laboratory equipment and electronic testing. It features a 1.8-inch high-definition LCD display, constant voltage and constant current output modes, and comprehensive protection mechanisms. This manual provides essential information for the safe and efficient operation of your WZ5005 power supply.

รูปที่ 1 : ด้านหน้า view of the WZ5005 DC Regulated Power Supply.

2. ข้อมูลด้านความปลอดภัย

โปรดอ่านและทำความเข้าใจคำแนะนำด้านความปลอดภัยทั้งหมดก่อนใช้งานอุปกรณ์ การไม่ปฏิบัติตามคำแนะนำเหล่านี้อาจส่งผลให้เกิดไฟฟ้าช็อต ไฟไหม้ หรือความเสียหายต่อผลิตภัณฑ์ได้

• แหล่งพลังงาน: ตรวจสอบให้แน่ใจปริมาณอินพุตtage is within the specified range of DC 6-55V. Using an incorrect power source can damage the unit.
• การระบายอากาศ : อย่าปิดกั้นช่องระบายอากาศ ตรวจสอบให้แน่ใจว่าอากาศไหลเวียนรอบเครื่องอย่างเพียงพอเพื่อป้องกันความร้อนสูงเกินไป
• สิ่งแวดล้อม: Operate the device in a dry, well-ventilated area, away from direct sunlight, high temperatures, and corrosive gases.
• การเชื่อมต่อ: Always ensure proper polarity when connecting input and output terminals. Incorrect connections can cause damage.
• การซ่อมบำรุง: อย่าพยายามถอดประกอบหรือซ่อมแซมเครื่องด้วยตัวเอง แนะนำให้ส่งช่างผู้ชำนาญการไปรับบริการทั้งหมด
• คุณสมบัติการป้องกัน: The unit includes over-voltage (OVP), over-current (OCP), over-temperature (OTP), and under-voltage (LVP) protection. Do not bypass these safety features.

3. สินค้าหมดview

3.1 คุณสมบัติหลัก

• คงที่Voltage (CV) and Constant Current (CC) output modes.
• 1.8-inch high-definition color LCD display with 4-digit precision.
• เอาท์พุทที่ปรับได้ voltage (0-50V) and current (0-5A).
• Output power up to 250W.
• มากกว่า vol . ในตัวtage (OVP), over-current (OCP), over-temperature (OTP), and under-voltage (LVP) protection.
• Support for PC upper computer software and Android APP for remote control (requires optional USB to TTL or RS485 to TTL module).
• Convenient data storage and recall functions.
• Key lock function to prevent accidental parameter changes.
• Compact and lightweight design with flame-retardant material.

3.2 ส่วนประกอบและการควบคุม

รูปที่ 2: มุม view of the WZ5005 showing main components.

• จอแสดงผล LCD: แสดงปริมาณแบบเรียลไทม์tage, current, power, and protection settings.
• ปุ่ม V-SET: ใช้สำหรับตั้งค่าระดับเสียงเอาต์พุตtage.
• ปุ่ม I-SET: Used to set the output current limit.
• P-SET Button: Used to set protection parameters (OVP, OCP).
• ปุ่มเปิด/ปิด: Toggles the output power.
• Rotary Encoder (MENU): Used for navigating menus and adjusting values. Press to confirm.
• Directional Buttons (M1-M4, OK/LOCK): Used for navigation, data storage/recall, and locking the panel.
• Output Terminals (+/-): Connect your load here. Ensure correct polarity.

Figure 3: WZ5005 with included clip lines.

4. ข้อมูลจำเพาะ

The following table details the technical specifications of the ZJchao WZ5005 DC Regulated Power Supply:

Figure 4: WZ5005 with detailed specifications.

5. การตั้งค่า

1. การแกะกล่อง: Carefully remove the WZ5005 power supply and any accessories from its packaging. Verify that all components are present (WZ5005 unit, 2 x Clip Lines).
2. การจัดวาง: Place the unit on a stable, flat surface with adequate ventilation. Ensure there is enough space around the unit for heat dissipation.
3. การเชื่อมต่อสายไฟเข้า: Connect a DC power source (6-55V) to the input terminals of the WZ5005. Observe correct polarity: positive to '+' and negative to '-'.
4. การเชื่อมต่อเอาท์พุต: Connect your load to the output terminals using the provided clip lines or other suitable cables. Ensure correct polarity: positive to '+' (red) and negative to '-' (black).
5. เปิดเครื่องครั้งแรก: Once connections are secure, apply power to the input. The LCD screen should illuminate.

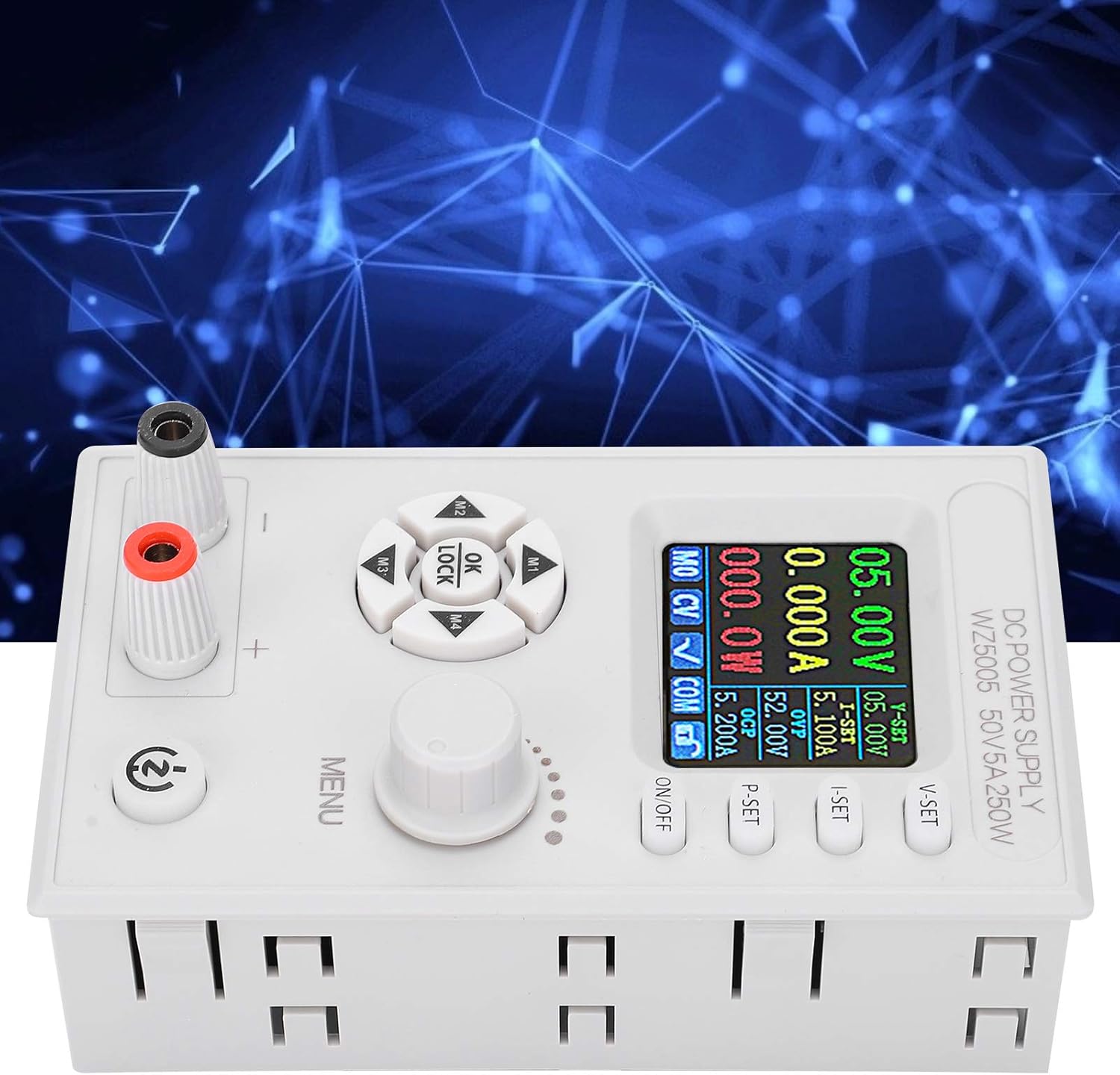

รูปที่ 5: ด้านบน view showing input and output terminals.

6. คู่มือการใช้งาน

6.1 Powering On/Off Output

กดปุ่ม เปิด/ปิด button to enable or disable the output power. When the output is off, the display will show 0.00V and 0.000A.

6.2 การตั้งค่าระดับเสียงเอาต์พุตtage (โหมด CV)

1. กดปุ่ม วี-เซ็ต ปุ่มปรับระดับเสียงtage value on the LCD will start blinking.
2. หมุน เมนู knob to adjust the desired voltage. กดปุ่มเพื่อยืนยันการตั้งค่า
3. Alternatively, use the directional buttons (M1-M4) to select digits for finer adjustment.

6.3 การตั้งค่าขีดจำกัดกระแสเอาต์พุต (โหมด CC)

1. กดปุ่ม ไอ-เซ็ท button. The current value on the LCD will start blinking.
2. หมุน เมนู knob to adjust the desired current limit. Press the knob to confirm the setting.
3. This sets the maximum current the power supply will deliver. If the load draws more current, the unit will switch to Constant Current (CC) mode and maintain the set current.

6.4 Setting Protection Parameters (OVP/OCP)

The WZ5005 includes Over-Voltage Protection (OVP) and Over-Current Protection (OCP) to safeguard your equipment.

1. กดปุ่ม P-SET button. The OVP value will blink.
2. หมุน เมนู knob to set the desired OVP threshold. Press the knob to confirm and move to OCP setting.
3. หมุน เมนู knob to set the desired OCP threshold. Press the knob to confirm.
4. หากปริมาณเอาต์พุตtage or current exceeds these set values, the power supply will automatically shut off the output to protect the connected device.

6.5 ฟังก์ชั่นล็อคกุญแจ

To prevent accidental changes to settings, the WZ5005 features a key lock function.

• กดปุ่มค้างไว้ ตกลง/ล็อค button for a few seconds to activate or deactivate the key lock.
• When locked, a lock icon will appear on the display, and most buttons will be unresponsive.

6.6 การจัดเก็บและเรียกคืนข้อมูล

The unit allows for convenient storage and recall of frequently used voltage และการตั้งค่าปัจจุบัน

• ถึง เก็บ a setting: Adjust the desired voltage and current. Then, press and hold one of the memory buttons (M1, M2, M3, M4) until the display indicates the setting has been saved.
• ถึง การเรียกคืน a setting: Briefly press one of the memory buttons (M1, M2, M3, M4) to load the saved voltagอีและปัจจุบัน

6.7 รีโมทคอนโทรล (อุปกรณ์เสริม)

The WZ5005 supports remote control via PC software or an Android application. This functionality requires an optional USB to TTL module (U2T) or RS485 to TTL module (T485), which are sold separately. Refer to the documentation provided with these modules for connection and software setup instructions.

7. การบำรุงรักษา

• การทำความสะอาด: Disconnect the power supply from all power sources and loads before cleaning. Use a soft, dry cloth to wipe the exterior of the unit. Do not use abrasive cleaners or solvents.
• พื้นที่จัดเก็บ: When not in use for extended periods, store the power supply in a cool, dry place, away from dust and direct sunlight.
• การตรวจสอบ: Periodically inspect the input and output cables for any signs of damage or wear. Replace damaged cables immediately.

8 การแก้ไขปัญหา

9. การรับประกันและการสนับสนุน

For warranty information or technical support, please refer to the documentation provided at the time of purchase or contact your vendor. You may also visit the official ZJchao store on Amazon for product information and support resources.

ZJchao Store Link: Visit the ZJchao Store
