Coolake Commercial Ice Maker Machine K450 User Manual

1. บทนำ

This manual provides comprehensive instructions for the safe and efficient operation, installation, and maintenance of your Coolake Commercial Ice Maker Machine, Model K450. Please read this manual thoroughly before installation and use, and retain it for future reference.

The Coolake K450 is an air-cooled commercial ice maker designed for high-volume ice production, capable of producing up to 550 lbs of clear, full-dice ice cubes daily with a 360 lbs storage capacity. It features an advanced filtration system and an intuitive LCD control panel.

คุณสมบัติหลัก:

• ความจุสูง: สามารถผลิตน้ำแข็งได้มากถึง 550 ปอนด์ต่อ 24 ชั่วโมง โดยมีถังเก็บน้ำแข็งขนาด 360 ปอนด์
• การผลิตน้ำแข็งอย่างรวดเร็ว: Ice-making cycles range from 5 to 15 minutes.
• การกรองน้ำขั้นสูง: Equipped with an upgraded filter to reduce scale buildup and improve ice quality.
• การควบคุมที่ใช้งานง่าย: Intuitive LCD control panel for easy operation and monitoring.
• การทำความสะอาดอัตโนมัติ: One-button auto-clean mode for simplified maintenance.
• ระบบระบายความร้อนด้วยอากาศ: Energy-efficient design that does not require additional water for cooling.

2. คำแนะนำด้านความปลอดภัย

ปฏิบัติตามข้อควรระวังด้านความปลอดภัยขั้นพื้นฐานเสมอเมื่อใช้เครื่องใช้ไฟฟ้า เพื่อลดความเสี่ยงต่อการเกิดไฟไหม้ ไฟฟ้าช็อต หรือการบาดเจ็บ

• ตรวจสอบให้แน่ใจว่าเครื่องทำน้ำแข็งเชื่อมต่อกับเต้ารับไฟฟ้าที่มีระบบสายดินอย่างถูกต้อง
• ห้ามใช้งานเครื่องหากสายไฟหรือปลั๊กชำรุด
• ในระหว่างการใช้งาน ควรเก็บมือและเครื่องมือให้ห่างจากชิ้นส่วนที่กำลังเคลื่อนไหว
• Do not immerse the appliance or its electrical components in water.
• ถอดปลั๊กเครื่องก่อนทำความสะอาด บำรุงรักษา หรือหากจะไม่ได้ใช้งานเป็นเวลานาน
• อุปกรณ์นี้มีวัตถุประสงค์เพื่อการใช้งานเชิงพาณิชย์เท่านั้น
• ให้แน่ใจว่ามีการระบายอากาศเพียงพอรอบๆ เครื่อง

3. การตั้งค่าและการติดตั้ง

3.1 การแกะกล่อง

The Coolake K450 ice maker is shipped in two separate packages: one for the ice machine head and one for the ice storage bin and accessories. Ensure both packages are received before beginning installation.

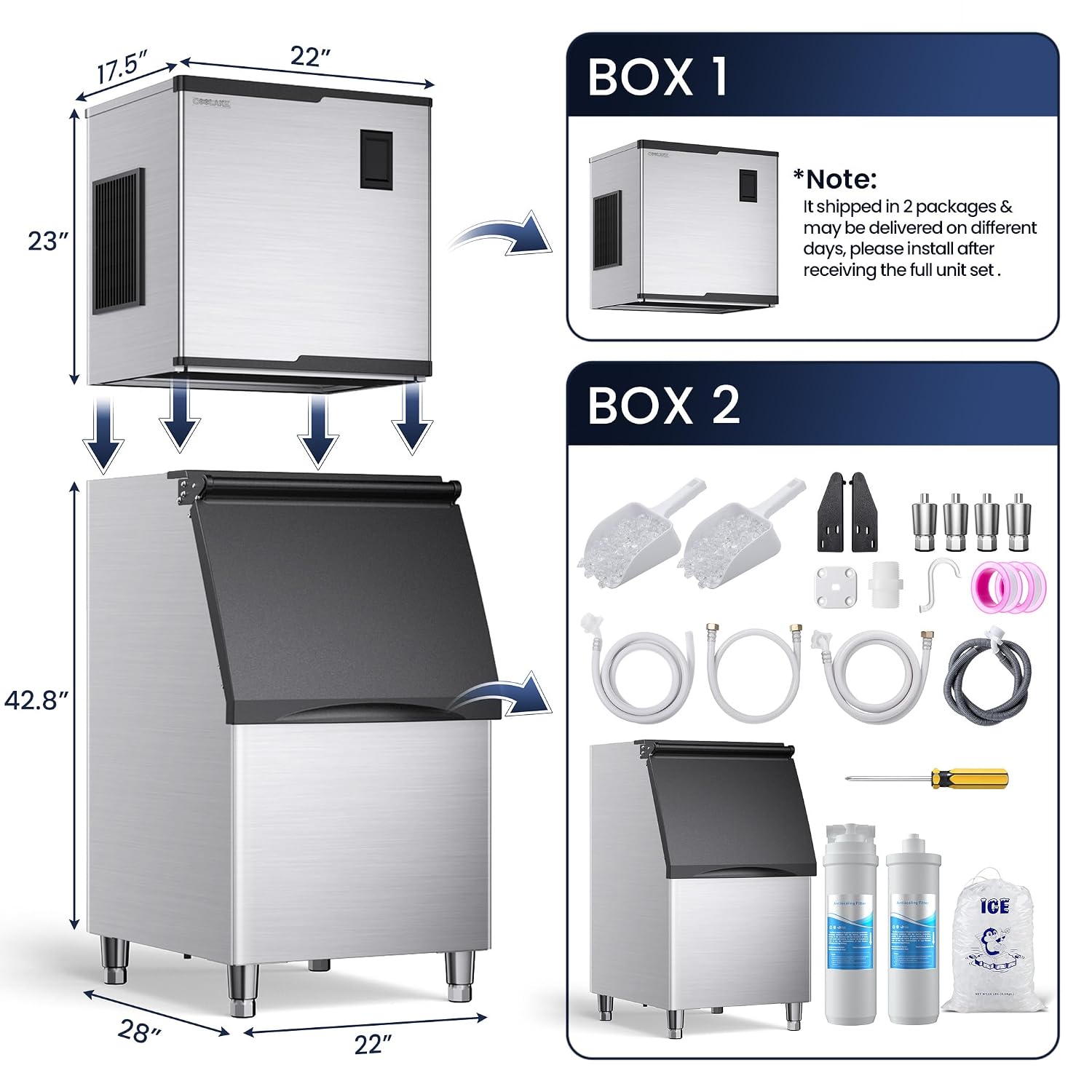

Image: The Coolake K450 ice maker is delivered in two distinct packages. Box 1 contains the ice machine head, and Box 2 contains the ice storage bin along with all necessary accessories for installation, such as hoses, filters, and an ice scoop.

3.2 การจัดวาง

Select a location that is level, stable, and capable of supporting the weight of the machine and full ice bin. Ensure there is sufficient space for air circulation around the unit, especially at the sides and rear where air vents are located. Avoid direct sunlight or heat sources.

Image: The Coolake K450 ice maker positioned in a commercial environment, illustrating its compact footprint and how it integrates into a workspace without occupying excessive area.

3.3 การปรับระดับ

The unit comes with four stable feet. Adjust these feet to ensure the ice maker is perfectly level. Proper leveling is crucial for efficient ice production and drainage.

3.4 การเชื่อมต่อน้ำ

1. Connect the provided inlet hose to a potable water supply.
2. Install the premium water filter in line with the water supply to reduce scale buildup and improve ice quality.
3. Connect the other end of the inlet hose to the water inlet port on the ice machine.
4. ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดปลอดภัยและไม่มีการรั่วไหล

3.5 การเชื่อมต่อระบบระบายน้ำ

1. Connect the draining hoses to the drain outlet on the ice machine and the ice bin.
2. Route the drain hoses to an appropriate floor drain, ensuring a continuous downward slope for proper water flow.
3. Verify that the drain hoses are not kinked or obstructed.

3.6 การเชื่อมต่อไฟฟ้า

เสียบเครื่องทำน้ำแข็งเข้ากับเต้ารับไฟฟ้าที่มีสายดินเฉพาะที่ตรงกับระดับเสียงtagอีและ amperage requirements specified on the product label.

3.7 การทำความสะอาดเบื้องต้น

Before first use, perform an initial cleaning cycle as described in the Maintenance section to ensure the machine is free of manufacturing residues.

4. คู่มือการใช้งาน

4.1 แผงควบคุมโอเวอร์view

The Coolake K450 features an intuitive LCD control panel that displays the ice-making process and provides diagnostic information.

ภาพ: รายละเอียด view of the LCD control panel on the Coolake K450 ice maker, showing various indicators for operation status, temperature, and time, along with touch-sensitive buttons for control.

4.2 การเปิด/ปิดเครื่อง

Press the power button on the LCD panel to turn the machine on or off.

4.3 กระบวนการทำน้ำแข็ง

Once powered on and connected to water, the machine will automatically begin the ice-making cycle. The LCD panel will display the current status.

Image: A visual representation of the ice cubes produced by the Coolake K450, highlighting its capacity of 550 lbs per day, a rapid 5-15 minute ice-making cycle, and the consistent size of the ice cubes (7/8"x7/8"x7/8").

4.4 การปรับความหนาของน้ำแข็ง

The thickness of the ice cubes can be adjusted using the (up) or (down) buttons on the LCD panel. This allows for customization based on specific needs:

• Thin (5-8 Mins): Suitable for shaved ice desserts.
• Medium (8-11 Mins): Ideal for milk, coffee, tea, and general beverages.
• Thick (11-15 Mins): Recommended for cocktails, whiskey, and slower melting applications.

Image: A graphic illustrating the three adjustable ice cube thickness settings (Thin, Medium, Thick) with their respective production times and recommended applications, such as shaved ice, coffee, or cocktails.

4.5 การเก็บรักษาน้ำแข็ง

The integrated storage bin holds up to 360 lbs of ice. While the bin helps maintain ice temperature, it does not have a freezer function. It is recommended to use ice cubes as soon as possible for optimal quality.

Image: The Coolake K450 ice maker with its transparent ice storage bin filled with ice, accompanied by text indicating that ice cubes can remain chilled for up to 9 hours within the bin.

5. การบำรุงรักษา

5.1 โหมดการทำความสะอาดอัตโนมัติ

The ice machine features a one-button auto-clean mode. Press the designated button on the LCD panel to initiate a cleaning cycle. This process cleans all internal pipes and trays, helping to ensure ice cubes are odor-free.

Image: A visual representation of the automatic cleaning function, showing water circulating through the internal components of the ice maker to remove impurities and maintain hygiene.

5.2 การทำความสะอาดเป็นประจำ

• ภายนอก: เช็ดพื้นผิวภายนอกด้วยผ้านุ่ม damp ผ้าและผงซักฟอกอ่อนๆ
• Interior (Ice Bin): Regularly clean the ice storage bin with a food-grade sanitizer.
• คอยล์คอนเดนเซอร์: Periodically clean the condenser coils to ensure efficient operation. Refer to the manufacturer's guidelines for frequency.

5.3 การบำรุงรักษาเครื่องกรองน้ำ

The included water filter helps reduce scale buildup. Monitor the filter's performance and replace it according to the manufacturer's recommendations or if ice quality diminishes.

6 การแก้ไขปัญหา

The built-in diagnostic system continually monitors the machine's status and can display alerts on the LCD panel. Refer to the following common issues:

Image: A graphic illustrating the real-time diagnostic reminders displayed on the control panel, including alerts for 'Ice Full', 'High Temp', 'Water Shortage', and 'Harvest Time', which assist in monitoring the machine's operational status.

ปัญหาทั่วไปและวิธีแก้ไข:

• ไม่มีการผลิตน้ำแข็ง: Check water supply, power connection, and ensure the machine is not in a diagnostic error state (e.g., 'Water Shortage').
• Ice Not Forming Properly: Verify water temperature, ambient temperature, and ensure condenser coils are clean. Adjust ice thickness settings.
• รหัสข้อผิดพลาด: The LCD panel will display specific error codes for issues like 'Freeze Overtime', 'Condenser Sensor', 'Water Level', 'High Pressure', or 'Bad Cooling'. Consult the full manual for a detailed list of codes and their remedies.
• ตัวบ่งชี้น้ำแข็งเต็ม: If the 'Ice Full' indicator is on, the bin is full, and ice production will pause until ice is removed.

หากปัญหายังคงอยู่หลังจากลองแก้ไขปัญหาตามวิธีเหล่านี้แล้ว โปรดติดต่อฝ่ายบริการลูกค้า

7. ข้อมูลจำเพาะ

8. การรับประกันและการสนับสนุน

Coolake provides the following warranty for this product:

• ส่วน: รับประกันอะไหล่ 3 ปี
• คอมเพรสเซอร์: รับประกันคอมเพรสเซอร์ 5 ปี

For technical assistance, warranty claims, or to order replacement parts, please refer to the contact information provided with your purchase documentation or visit the official Coolake webเว็บไซต์.
