1. สินค้าหมดview
The Alien X-ARRAY 18 ADVANCE is a high-performance linear array sound system designed for professional audio applications. This system features an 18-inch amplified subwoofer and four mid-high satellite speakers, delivering powerful and clear sound. It incorporates a Class D amplifier, steel grille, and robust construction from ABS, PP, MDF, and plywood for durability. Advanced features include Bluetooth, TWS (True Wireless Stereo), USB, SD card playback, FM radio, and a sophisticated DSP module with various presets for optimized sound.
รูปที่ 1: Complete Alien X-ARRAY 18 ADVANCE Linear Array System, showing the 18-inch subwoofer and two satellite speaker arrays mounted on their respective stands.
2. คำแนะนำในการตั้งค่า
2.1. การแกะกล่องและการตรวจสอบส่วนประกอบ
แกะส่วนประกอบทั้งหมดออกอย่างระมัดระวังและตรวจยืนยันว่ามีรายการต่อไปนี้รวมอยู่ด้วย:
- 1 x 18 นิ้ว Ampซับวูฟเฟอร์ lified
- 4 x Mid-High Satellite Speakers (2 per array)
- 2 x Satellite Stands
- 2 x 5-meter Cables for Satellite Connection
- 2 x Cables for Connecting Satellites (within each array)
- สายไฟ
2.2. การประกอบระบบ
- ตำแหน่งซับวูฟเฟอร์: Place the 18-inch amplified subwoofer on a stable, flat surface. The subwoofer is designed for floor mounting.
- Satellite Stand Assembly: Assemble the two satellite stands according to their individual instructions. Ensure they are stable and securely locked at the desired height.
- Satellite Speaker Mounting: Mount two mid-high satellite speakers onto each stand. Ensure they are securely attached.
- Connecting Satellites to Subwoofer: Use the provided 5-meter Speakon cables to connect the satellite arrays to the Speakon outputs on the rear panel of the subwoofer.
- การเชื่อมต่อไฟฟ้า: Connect the power cable to the AC input on the subwoofer's rear panel and then to a suitable power outlet (100-240V~ 50/60Hz).

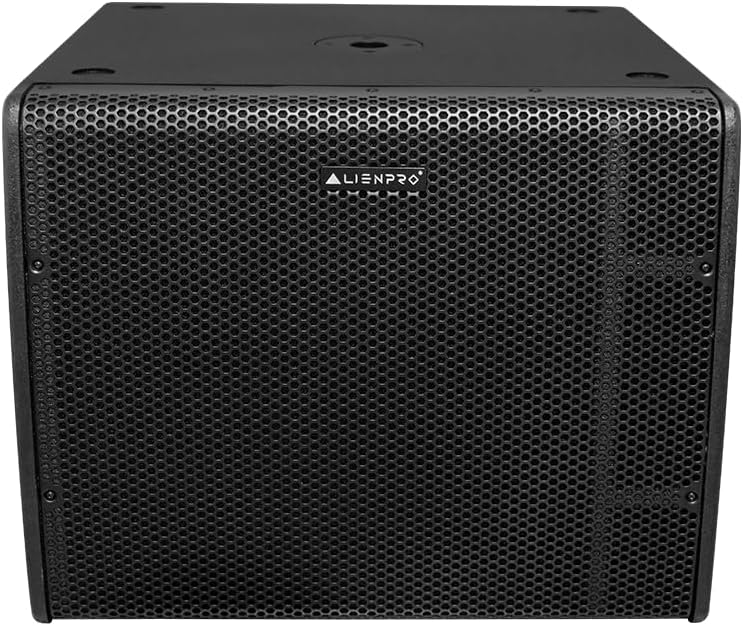

รูปที่ 2: ด้านหน้า view of the Alien X-ARRAY 18 ADVANCE 18-inch subwoofer, featuring a durable steel grille.
รูปที่ 3: A satellite speaker array from the Alien X-ARRAY 18 ADVANCE system, mounted on its dedicated stand.
2.3. การเชื่อมต่ออินพุต
The subwoofer's rear panel provides various input options:
- อินพุต XLR: Two balanced XLR inputs for professional audio sources.
- อาร์ซีเออินพุต: One RCA input for consumer audio devices.
- Combo Microphone Inputs: Two combo inputs (XLR/TRS) for microphones.
- ยูเอสบี/เอสดี: Ports for USB drives and SD cards for direct media playback.
- บลูทูธ: Wireless connectivity for compatible devices.
รูปที่ 4: รายละเอียด view of the Alien X-ARRAY 18 ADVANCE subwoofer's rear control panel, showing input/output ports, DSP controls, and indicators.
3. คู่มือการใช้งาน
3.1. การเปิด/ปิดเครื่อง
Locate the power switch on the rear panel of the subwoofer. Flip the switch to the "ON" position to power on the system. The "Power" indicator light will illuminate. To power off, flip the switch to the "OFF" position.
3.2. Input Selection and Volume Control
Use the controls on the rear panel to select your desired audio input (XLR, RCA, USB, SD, Bluetooth, FM Radio). Adjust the master volume and individual input levels as needed. Monitor the "Signal" and "Limit" indicators to prevent clipping and distortion.
3.3. DSP Module Operation
The integrated DSP-100 processor offers 96kHz 24-bit processing with selectable presets to optimize sound for different applications:
- แบน: Provides a neutral frequency response, suitable for general use or when external equalization is preferred.
- ดีเจ : Enhances bass and treble for a more impactful sound, ideal for music playback.
- สด: Optimizes the system for live vocal and instrument performances, often with a slight mid-range boost for clarity.
Select the appropriate preset using the DSP controls on the rear panel.
3.4. Bluetooth and TWS Functionality
To connect via Bluetooth, activate Bluetooth on your device and select "Alien X-ARRAY 18 ADVANCE" from the list of available devices. For True Wireless Stereo (TWS) functionality, refer to the specific pairing instructions in the full manual (if available) to link two X-ARRAY 18 ADVANCE systems for a wider stereo image.
3.5. USB/SD Playback and FM Radio
Insert a USB drive or SD card into the respective port. The system will automatically detect and play compatible audio files. Use the navigation controls to browse tracks. To activate FM Radio, select the FM input and use the tuning controls to find stations.
4. การบำรุงรักษา
4.1. การทำความสะอาด
Regularly clean the exterior of the system with a soft, dry cloth. For stubborn dirt, a slightly damp cloth can be used, followed by a dry cloth. Do not use abrasive cleaners, waxes, or solvents as they may damage the finish. Keep the steel grilles free of dust and debris to ensure optimal sound dispersion.
4.2. การระบายอากาศ
Ensure that the subwoofer's ventilation openings are clear and unobstructed. Proper airflow is crucial for preventing overheating, especially for the Class D amplifier. Do not place the unit in an enclosed space without adequate ventilation.
4.3. การจัดเก็บ
When not in use for extended periods, store the system in a cool, dry place, away from direct sunlight and extreme temperatures. It is recommended to use the original packaging or protective covers to prevent dust accumulation and physical damage.
5 การแก้ไขปัญหา
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ไม่มีไฟฟ้า | ไม่ได้เสียบสายไฟ; ปลั๊กไฟชำรุด; สวิตช์ไฟปิดอยู่ | Ensure power cable is securely connected. Test power outlet with another device. Flip power switch to "ON". |
| ไม่มีเสียงจากระบบ | Input not selected; Volume too low; Source device not playing; Cables loose/faulty. | Select correct input. Increase master and input volumes. Check source device playback. Securely connect all audio cables. |
| เสียงเพี้ยน | Volume too high (clipping); Input signal too strong; Damaged speaker. | Reduce master or input volume until "Limit" indicator is off. Reduce output level from source device. If distortion persists, contact support. |
| ปัญหาการเชื่อมต่อบลูทูธ | Device not in pairing mode; Out of range; Interference. | Ensure system is in Bluetooth mode. Move device closer to system. Avoid obstacles and other wireless devices. |
| System shuts down unexpectedly | Overheating (thermal protection); Short circuit. | Check for proper ventilation around the subwoofer. Ensure speaker cables are not shorted. Allow unit to cool down before restarting. |
If the problem persists after attempting these solutions, please contact Alien Pro customer support.
6. ข้อมูลจำเพาะทางเทคนิค
| คุณสมบัติ | รายละเอียด |
|---|---|
| ชื่อรุ่น | X-ARRAY 18 ADVANCE |
| ประเภทของระบบ | 2.1 Linear Array System with Ampซับวูฟเฟอร์ lified |
| ซับวูฟเฟอร์ | 18 นิ้ว |
| ลำโพงดาวเทียม | Tweeter 1", Driver 6.5" (4 units total) |
| Amplifier ประเภท | คลาส ดี |
| กำลังขับสูงสุด | 1000 วัตต์ RMS |
| อิมพีแดนซ์ | 4 โอห์ม |
| การตอบสนองความถี่ (-6dB) | 45Hz - 200Hz (Subwoofer) |
| Max SPL (1m free space) | 114 เดซิเบล |
| การเชื่อมต่อ | Bluetooth, TWS, USB, SD, FM Radio |
| ข้อมูลอินพุต | 2 x Balanced XLR, 1 x RCA, 2 x Combo (XLR/TRS) for Microphone |
| เอาท์พุต | 1 x Balanced XLR, 2 x Speakon (for satellites) |
| โมดูล DSP | DSP-100, 96kHz 24-bit with Flat / DJ / Live Presets |
| การป้องกัน | Short circuit, Overheating |
| แหล่งจ่ายไฟ | 100-240V~ 50/60Hz |
| วัสดุก่อสร้าง | ABS, PP, MDF, Plywood, Steel Grille |
| ขนาดของซับวูฟเฟอร์ (สูง x กว้าง x ลึก) | 53 ซม. x 63 ซม. x 59 ซม. (20.9" x 24.8" x 23.2") |
| ขนาดของดาวเทียม (สูง x กว้าง x ลึก) | 20 ซม. x 37 ซม. x 21 ซม. (7.9" x 14.6" x 8.3") |
| น้ำหนักผลิตภัณฑ์ | 45 กิโลกรัม (99.21 ปอนด์) |
7. การรับประกันและการสนับสนุน
7.1. ข้อมูลการรับประกัน
This Alien X-ARRAY 18 ADVANCE system comes with a รับประกันจำกัด 90 วัน from the seller. This warranty covers manufacturing defects and malfunctions under normal use. Please retain your proof of purchase for warranty claims.
การรับประกันไม่ครอบคลุมความเสียหายที่เกิดจาก:
- ความเสียหายจากอุบัติเหตุ การใช้ผิดวิธี การละเมิด หรือการละเลย
- การซ่อมแซมหรือดัดแปลงโดยไม่ได้รับอนุญาต
- การติดตั้งหรือการใช้งานที่ไม่ถูกต้องหรือไม่เป็นไปตามคู่มือนี้
- ไฟกระชากหรือฟ้าผ่า
7.2. การสนับสนุนลูกค้า
For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact your authorized Alien Pro dealer or the seller from whom you purchased the product. Provide your product model number (X-ARRAY 18 ADVANCE) and proof of purchase when seeking support.
ผู้ผลิต: เอเลี่ยนโปร
