Mini Cordless Chainsaw 8 Inch

1. คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านและทำความเข้าใจคำเตือนและคำแนะนำด้านความปลอดภัยทั้งหมดก่อนใช้งานเลื่อยยนต์นี้ การไม่ปฏิบัติตามคำเตือนและคำแนะนำเหล่านี้อาจส่งผลให้เกิดไฟฟ้าช็อต ไฟไหม้ และ/หรือบาดเจ็บสาหัสได้

1.1 General Chainsaw Safety

• ความปลอดภัยในพื้นที่ทำงาน: รักษาพื้นที่ทำงานให้สะอาดและมีแสงสว่างเพียงพอ พื้นที่ที่รกหรือมืดอาจเกิดอุบัติเหตุได้ ห้ามใช้เครื่องมือไฟฟ้าในสภาพแวดล้อมที่อาจเกิดการระเบิด เช่น ในบริเวณที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น
• ความปลอดภัยทางไฟฟ้า: หลีกเลี่ยงการสัมผัสร่างกายกับพื้นผิวที่ต่อสายดิน เช่น ท่อ หม้อน้ำ เตา และตู้เย็น หากร่างกายต่อสายดิน มีความเสี่ยงต่อการเกิดไฟฟ้าช็อตเพิ่มขึ้น
• ความปลอดภัยส่วนบุคคล: Always wear appropriate personal protective equipment (PPE) including safety glasses, gloves, hearing protection, and sturdy footwear. Do not overreach. Keep proper footing and balance at all times.
• การใช้และการดูแลเครื่องมือ: Do not force the chainsaw. Use the correct chainsaw for your application. It will do the job better and safer at the rate for which it was designed.
• การซ่อมบำรุง: Maintain chainsaws and accessories. Check for misalignment or binding of moving parts, breakage of parts, and any other condition that may affect the chainsaw’s operation.

1.2 Battery Safety (Battery Not Included)

This chainsaw is compatible with DeWALT 20V Max batteries. Use only the specified battery types. Improper use can lead to fire, explosion, or injury.

• ตรวจสอบให้แน่ใจว่าแบตเตอรี่ชาร์จเต็มแล้วก่อนใช้งาน
• อย่าให้แบตเตอรี่ถูกความร้อนหรือไฟ
• อย่าให้แบตเตอรี่เกิดไฟฟ้าลัดวงจร
• Store batteries away from metal objects.
• กำจัดแบตเตอรี่อย่างถูกต้องตามข้อบังคับท้องถิ่น

Figure 1.1: The DocSmart Mini Cordless Chainsaw is designed for compatibility with DeWALT 20V Max lithium batteries (DCB-203, DCB-204, DCB-205, DCB-206). Batteries are not included with the chainsaw.

2. สินค้าหมดview

The DocSmart 8-inch Mini Cordless Chainsaw (Model CSD08) is a compact and powerful tool designed for efficient trimming of tree branches and wood cutting. It features a brushless motor, automatic oiling system, and a lightweight design for ease of use.

2.1 ส่วนประกอบและคุณสมบัติ

Figure 2.1: The chainsaw package includes the 8-inch mini chainsaw, two chains, safety glasses, gloves, a cleaning brush, a screwdriver, and a sharpener. An oil bottle is also included for the auto-oiler system.

• 8-inch Guide Bar and Chain: Ideal for small to medium-sized branches.
• มอเตอร์ไร้แปรงถ่าน: Provides high efficiency, longer life, stronger power output (up to 1000W), reduced heat and noise, and overheating protection.
• Auto Oiler System: Ensures continuous lubrication of the chain for smooth operation and extended chain life.
• Ergonomic Handle & Added Front Handle: Designed for comfortable and secure grip, reducing fatigue during operation.
• การตึงโซ่โดยไม่ต้องใช้เครื่องมือ: ช่วยให้ปรับความตึงโซ่ได้อย่างรวดเร็วและง่ายดายโดยไม่ต้องใช้เครื่องมือเพิ่มเติม
• การออกแบบน้ำหนักเบา: Weighing approximately 2.35 lbs (bare tool only), it allows for one-handed operation.
• แผ่นกั้นป้องกันแบบหมุนได้: Helps prevent sawdust splatter.
• จอแสดงผลพลังงาน: Real-time battery power display.
• ล็อคความปลอดภัย: ป้องกันการเปิดใช้งานโดยไม่ได้ตั้งใจ

Figure 2.2: The chainsaw is equipped with a 2024 upgraded brushless motor, offering a maximum output power of 1000W and a motor speed of 3000 RPM for efficient cutting.

Figure 2.3: The chainsaw features an added front handle for a firmer grip and an ergonomic rubber handle for non-slip, shock-absorbing comfort. It also includes tool-less chain tensioning for easy adjustments.

3. การติดตั้งและการประกอบ

3.1 การติดตั้งแบตเตอรี่

1. Ensure the chainsaw is turned off and the safety lock is engaged.
2. Align the DeWALT 20V Max battery (not included) with the battery slot at the base of the chainsaw handle.
3. เลื่อนแบตเตอรี่เข้าไปในตำแหน่งให้แน่นจนได้ยินเสียงคลิก ซึ่งแสดงว่าล็อคเข้าที่เรียบร้อยแล้ว
4. ในการถอด ให้กดปุ่มปลดแบตเตอรี่ (ถ้ามี) แล้วเลื่อนแบตเตอรี่ออก

3.2 การติดตั้ง/ปรับความตึงโซ่และรางนำทาง

The chainsaw features a tool-less tensioning system for convenience.

1. Ensure the chainsaw is disconnected from any power source (battery removed).
2. Loosen the red knob on the side of the chainsaw.
3. Place the chain around the guide bar, ensuring the cutting edges are facing the correct direction (refer to markings on the chain and guide bar).
4. Fit the chain and guide bar assembly onto the chainsaw body, aligning the chain with the sprocket.
5. Turn the red knob to adjust chain tension. The chain should be snug against the guide bar but still able to be pulled freely by hand. A properly tensioned chain will not sag on the underside of the guide bar.
6. Tighten the red knob firmly to secure the guide bar and chain.

3.3 Filling the Auto Oiler Reservoir

The chainsaw is equipped with an automatic chain lubrication system. Use only high-quality bar and chain oil.

Figure 3.1: The chainsaw features an auto chain lubrication system. Oil is poured into the reservoir, ensuring smooth operation and extended chain life. Oil is not included with the product.

1. หาฝาปิดช่องเติมน้ำมันเครื่องบนตัวเลื่อยยนต์
2. Unscrew the cap and carefully pour bar and chain oil into the reservoir, up to the maximum fill line (approx. 30ml).
3. เปลี่ยนฝาปิดอย่างแน่นหนา
4. Before first use, or after refilling, press the bulb (if present) to prime the lubrication system and ensure oil reaches the chain.

4. การดำเนินการ

Always ensure you are wearing appropriate PPE before operating the chainsaw.

4.1 การสตาร์ทและดับเครื่องเลื่อยยนต์

Figure 4.1: The chainsaw includes a safety lock to prevent accidental activation and a power display to show real-time battery status.

1. ตรวจสอบให้แน่ใจว่าได้ติดตั้งแบตเตอรี่และชาร์จจนเต็มแล้ว
2. Press and hold the safety lock button (typically located near the trigger).
3. While holding the safety lock, press the trigger to start the chainsaw.
4. To stop the chainsaw, release the trigger. The safety lock will automatically reset.

4.2 เทคนิคการตัด

Always maintain a firm grip with both hands (if using the front handle) and ensure stable footing.

• Branch Trimming: For small branches, position the chainsaw firmly against the branch and allow the chain to do the work. Avoid forcing the saw.
• การตัดไม้: For larger pieces of wood, ensure the wood is stable. Make a shallow cut on the underside first to prevent pinching, then complete the cut from the top.
• การป้องกันการตีกลับ: Be aware of the kickback danger zone (the upper quadrant of the guide bar tip). Avoid contact with this area.

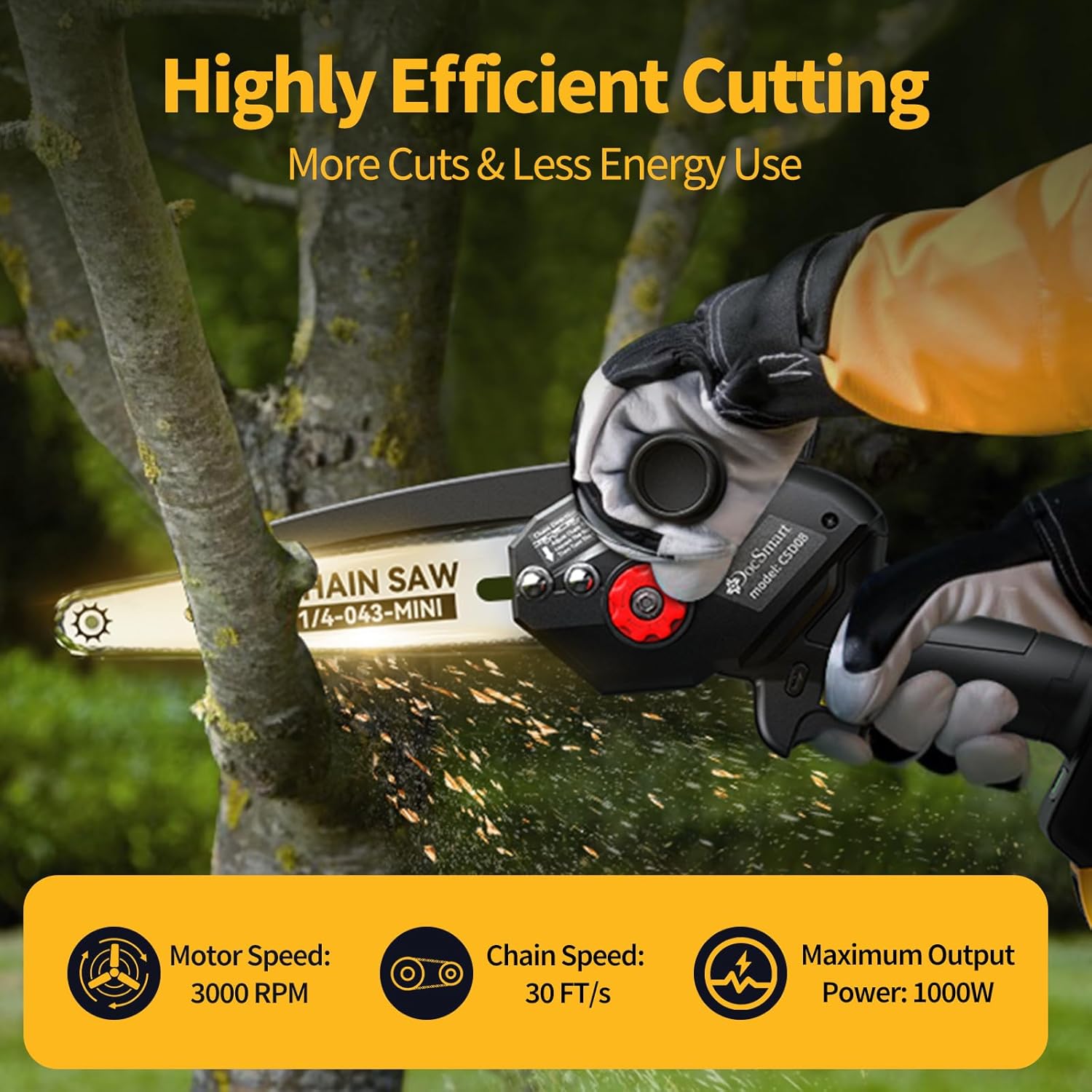

Figure 4.2: The chainsaw provides highly efficient cutting with a motor speed of 3000 RPM and a chain speed of 30 FT/s, allowing for more cuts with less energy use.

Figure 4.3: The lightweight and portable design, weighing approximately 2.35 lbs (bare tool), enables comfortable one-handed operation, suitable for various users.

Figure 4.4: The mini chainsaw is versatile for various tasks including yard maintenance, home repairs, and outdoor adventures like campการไอเอ็นจี

5. การบำรุงรักษา

การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เลื่อยยนต์ทำงานได้อย่างมีประสิทธิภาพสูงสุดและยืดอายุการใช้งาน

5.1 การหล่อลื่นโซ่

• The auto-oiler system provides continuous lubrication during operation.
• ตรวจสอบระดับน้ำมันในกระปุกพักน้ำมันอย่างสม่ำเสมอ และเติมน้ำมันเมื่อจำเป็น
• Ensure the oil reservoir is always filled before and during use to prevent chain and guide bar wear.

5.2 การลับคมโซ่

A sharp chain is crucial for efficient and safe cutting. A sharpener is included with the product.

• Sharpen the chain regularly or when you notice reduced cutting performance or excessive sawdust instead of chips.
• Follow the instructions provided with the sharpener for correct sharpening angles and techniques.
• Ensure the chain is cool and clean before sharpening.

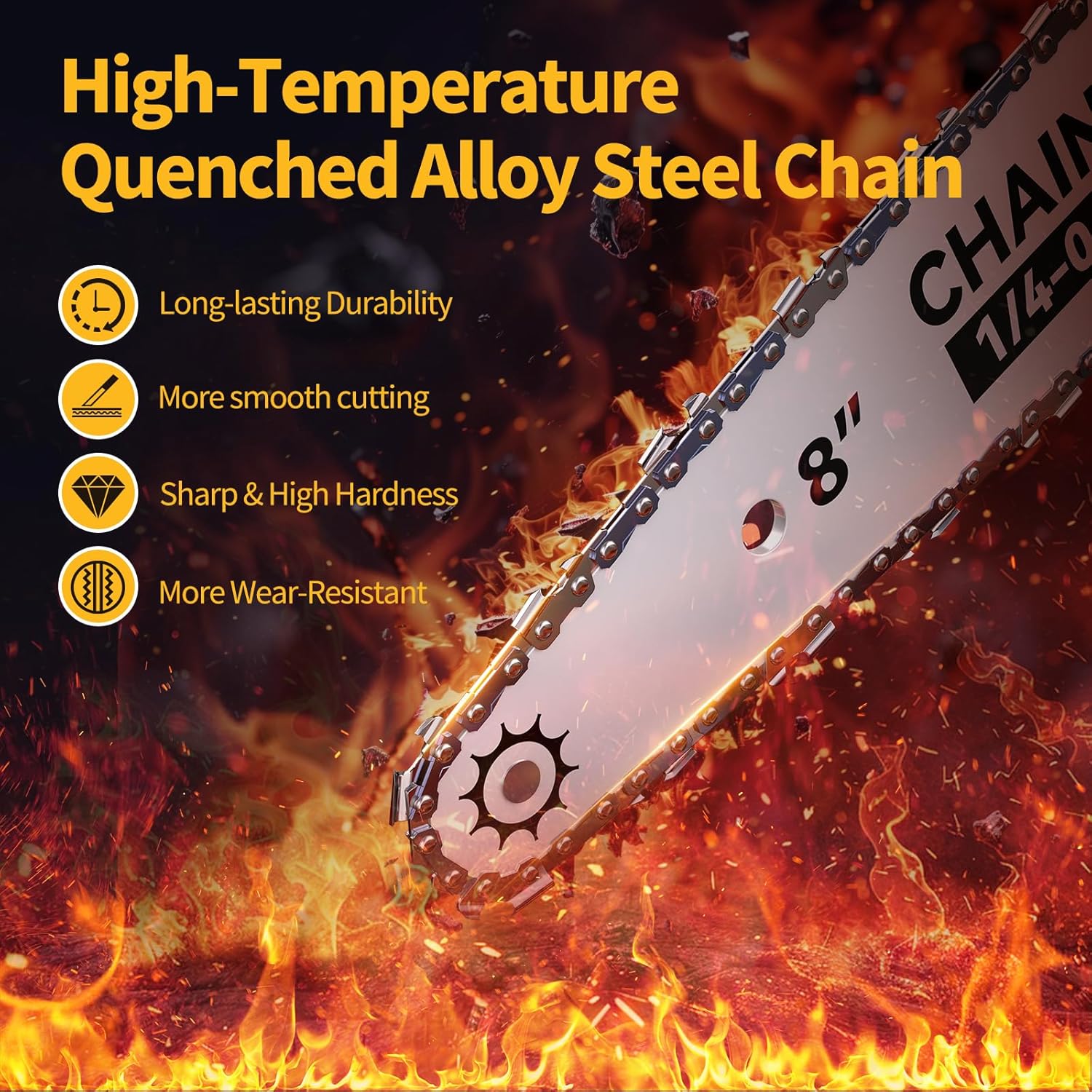

Figure 5.1: The chainsaw utilizes a high-temperature quenched alloy steel chain, designed for long-lasting durability, smooth cutting, high hardness, and increased wear resistance.

5.3 การทำความสะอาดและการเก็บรักษา

• หลังการใช้งานทุกครั้ง ให้ถอดแบตเตอรี่ออกและทำความสะอาดเลื่อยยนต์ให้ทั่วถึง
• Use the included cleaning brush to remove sawdust, debris, and oil residue from the guide bar, chain, and motor housing.
• เช็ดพื้นผิวทั้งหมดด้วยโฆษณาamp ผ้า. อย่าใช้สารเคมีที่รุนแรง
• เก็บเลื่อยยนต์ไว้ในที่แห้งและปลอดภัย ให้พ้นมือเด็ก และห่างจากแสงแดดโดยตรงหรืออุณหภูมิที่สูงหรือต่ำเกินไป

6 การแก้ไขปัญหา

โปรดดูหัวข้อนี้เพื่อดูปัญหาทั่วไปและวิธีแก้ไข

If the problem persists after attempting these solutions, please contact DocSmart customer support for further assistance.

7. ข้อมูลจำเพาะ

8. การรับประกันและการสนับสนุน

For warranty information, technical support, or any questions regarding your DocSmart Mini Cordless Chainsaw, please contact DocSmart customer service. Refer to the product packaging or the official DocSmart webเว็บไซต์สำหรับรายละเอียดการติดต่อ

โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ในกรณีเรียกร้องการรับประกัน
