Anern 6.2KW Hybrid Solar Inverter User Manual

1. บทนำ

This manual provides essential information for the safe and efficient operation of your Anern 6.2KW Hybrid Solar Inverter. Please read this manual thoroughly before installation and use, and keep it for future reference. This inverter is designed to provide reliable power for various applications, integrating solar power, battery storage, and grid power management.

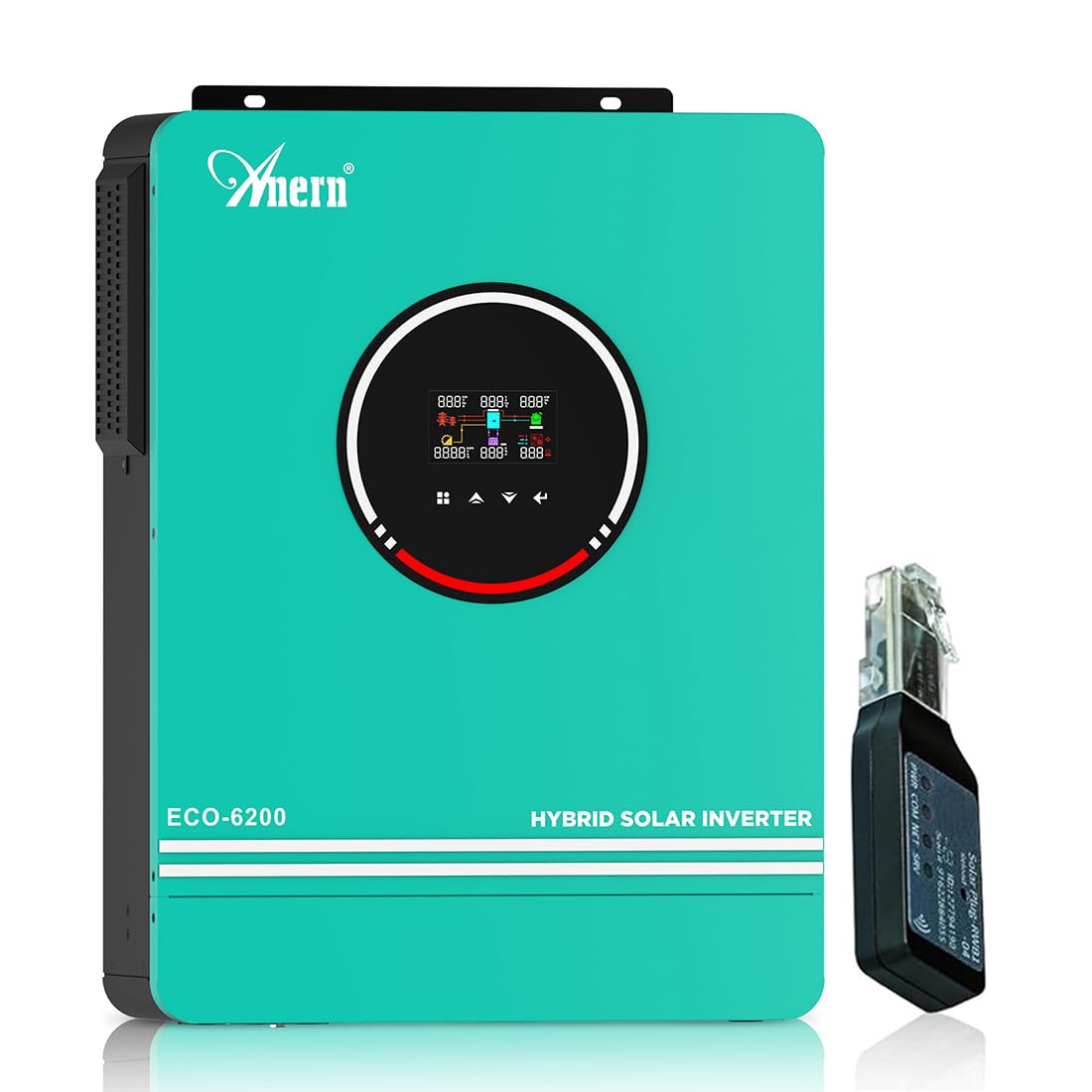

Figure 1: Anern 6.2KW Hybrid Solar Inverter

2. คำแนะนำด้านความปลอดภัย

WARNING: Failure to follow these safety instructions may result in serious injury or death, and damage to the equipment.

• การติดตั้งต้องดำเนินการโดยบุคลากรที่มีคุณสมบัติเหมาะสม โดยเป็นไปตามข้อกำหนดและระเบียบข้อบังคับด้านไฟฟ้าในท้องถิ่น
• Do not attempt to disassemble, repair, or modify the inverter. Contact qualified service personnel for any repairs.
• Ensure all connections are secure and correctly polarized before powering on the system.
• Always disconnect all power sources (PV, battery, grid) before performing any maintenance or wiring.
• The starting power of inductive load devices must be at least three times the rated power of the inverter.
• Install appropriate circuit breakers for each circuit as instructed.
• ควรเก็บอินเวอร์เตอร์ให้ห่างจากวัสดุไวไฟ ความชื้น และแสงแดดโดยตรง

3. สินค้าหมดview

3.1 คุณสมบัติหลัก

• Hybrid On/Off Grid Operation: Supports both grid-tied and off-grid configurations.
• Dual PV Input / Dual AC Output: Features two PV inputs sharing a common MPPT for simplified wiring and dual AC outputs for flexible load management.
• การตรวจสอบระยะไกล: Integrated WIFI module for remote monitoring via mobile application.
• เอาท์พุตคลื่นไซน์บริสุทธิ์: Provides stable, high-quality AC power, protecting electronic devices and extending their lifespan.
• ความเข้ากันได้ของแบตเตอรี่: Compatible with lead-acid, gel, and lithium batteries (user-defined settings available for lithium).
• การป้องกันที่ครอบคลุม: Includes overcurrent, low voltage, short-circuit, overheating, overload, reverse polarity, and overvoltagการป้องกันอี

Figure 2: Key Features and Protections

3.2 ส่วนประกอบที่รวมอยู่

ในแพ็คเกจประกอบด้วย:

• 1 x Anern 6.2KW Hybrid Solar Inverter
• 1 x คู่มือผู้ใช้
• 1 x WIFI Module
• 1 x WIFI Module Cable (1 Meter)

Figure 3: Inverter and WIFI Module

3.3 ขนาดสินค้า

Figure 4: Product Dimensions (55L x 43W x 21H cm)

4. การตั้งค่าและการติดตั้ง

4.1 แนวทางการติดตั้ง

• Mount the inverter in a well-ventilated area, away from direct sunlight and heat sources.
• ตรวจสอบให้แน่ใจว่ามีพื้นที่ว่างรอบๆ อินเวอร์เตอร์เพียงพอเพื่อให้มีการไหลเวียนของอากาศที่เหมาะสม
• The inverter is suitable for outdoor, backup, solar installations, and construction site tools.

4.2 แผนผังการเดินสายไฟ

Refer to the detailed wiring diagram below for correct connections of PV modules, AC input, AC output, and batteries. It is recommended to connect solar modules in series.

รูปที่ 5: แผนผังการเดินสายระบบ

4.3 การเชื่อมต่อแบตเตอรี่

The inverter supports 48V lead-acid and lithium batteries. For lithium batteries, ensure compatibility with the battery's Battery Management System (BMS). The inverter may not communicate with all battery brands. If using a lithium battery, configure it by selecting the "User-defined" battery type in program 05 on the inverter's LCD.

• Recommended cable and terminal size for battery: 2 AWG / 25mm².
• Recommended fuse for battery: 150A.

รูปที่ 6: ความเข้ากันได้ของแบตเตอรี่

4.4 ลำดับการเริ่มต้น

Follow this sequence to power on the system:

1. เชื่อมต่อแบตเตอรี่
2. เริ่มต้นอินเวอร์เตอร์
3. Connect the circuit breakers for PV, grid, and load.

To power off, follow the reverse order.

5. คู่มือการใช้งาน

5.1 โหมดการชาร์จ

The inverter offers three charging modes to meet diverse user application requirements:

• ลำดับความสำคัญของพลังงานแสงอาทิตย์: Solar power is prioritized for charging the battery and powering loads.
• Solar + Utility Simultaneously: Both solar and grid power are used concurrently for charging and powering loads.
• Solar Only Battery Charging: Only solar energy is used to charge the battery.

5.2 โหมดเอาต์พุต

The inverter provides two output modes to cover the electrical needs of a wide range of equipment:

• ให้ความสำคัญกับการผลิตพลังงานแสงอาทิตย์ก่อน แล้วจึงตามด้วยการผลิตไฟฟ้าจากระบบสาธารณูปโภค: Solar power is prioritized for loads, then supplemented by utility power.
• Solar Output Priority, then Battery, then Grid: Solar power is prioritized, then battery power, and finally grid power for loads.

รูปที่ 7: โหมดการชาร์จและโหมดเอาต์พุต

5.3 การตรวจสอบผ่าน WIFI

The included WIFI module enables remote monitoring of your inverter's performance and data via a mobile application. This allows you to retrieve desired data and manage your solar inverter system at any time.

5.4 จอแสดงผล LCD

The inverter features a high-resolution RGB LCD screen that is easy to read even in daylight. It displays various operating modes and system parameters, providing clear visual feedback on the inverter's status.

6. การบำรุงรักษา

• ตรวจสอบความแน่นหนาและการกัดกร่อนของจุดเชื่อมต่อสายไฟทั้งหมดอย่างสม่ำเสมอ
• Keep the inverter's ventilation openings clear of dust and debris to ensure proper cooling.
• เช็ดทำความสะอาดภายนอกของอินเวอร์เตอร์ด้วยผ้าแห้ง ห้ามใช้น้ำยาทำความสะอาด
• Periodically check battery terminals for corrosion and clean if necessary.

7 การแก้ไขปัญหา

หากอินเวอร์เตอร์ทำงานไม่เป็นไปตามที่คาดไว้ ให้ตรวจสอบเบื้องต้นดังต่อไปนี้:

• Verify all power connections (PV, battery, grid, load) are secure and correct.
• Check all circuit breakers and fuses for trips or damage.
• ตรวจสอบให้แน่ใจว่าระดับแบตเตอรี่tage อยู่ภายในช่วงการทำงาน
• Consult the LCD display for any error codes or warnings and refer to the full manual for specific interpretations.
• หากปัญหายังคงอยู่ โปรดติดต่อฝ่ายสนับสนุนลูกค้าเพื่อขอความช่วยเหลือ

8. ข้อมูลจำเพาะ

9. การรับประกันและการสนับสนุน

9.1 ข้อมูลการรับประกัน

The Anern 6.2KW Hybrid Solar Inverter comes with a 3-year warranty for spare parts. The warranty covers replacement of broken parts due to manufacturing defects under normal use conditions.

9.2 การสนับสนุนลูกค้า

For technical assistance, warranty claims, or any questions regarding your inverter, please contact Anern customer support. You can typically find contact information on the product packaging or the official Anern website. Please have your product model number and purchase details ready when contacting support.
