คู่มือการใช้งานรีโมทชัตเตอร์ไร้สาย Godox TR-S2

1. สินค้าหมดview

Godox TR-S2 Wireless Remote Shutter เป็นระบบตั้งเวลาถ่ายภาพและควบคุมชัตเตอร์อเนกประสงค์ที่ออกแบบมาสำหรับกล้อง Sony ประกอบด้วยตัวส่งสัญญาณ (TR-TX) และตัวรับสัญญาณ (TR-RX) ที่สื่อสารกันแบบไร้สายผ่านเทคโนโลยี 2.4GHz ให้ระยะควบคุมระยะไกลที่เชื่อถือได้สูงสุดถึง 100 เมตร ระบบนี้ช่วยให้ควบคุมชัตเตอร์ของกล้องได้อย่างแม่นยำ รองรับโหมดการถ่ายภาพต่างๆ รวมถึงการถ่ายภาพเดี่ยว การถ่ายภาพต่อเนื่อง โหมด BULB และฟังก์ชั่นตั้งเวลาขั้นสูงสำหรับการถ่ายภาพไทม์แลปส์

ด้วยดีไซน์ที่กะทัดรัดและน้ำหนักเบา ทำให้พกพาสะดวก ใส่ในกระเป๋าเสื้อได้อย่างง่ายดาย TR-S2 ช่วยลดการสั่นไหวของกล้อง ทำให้ได้ภาพที่คมชัดยิ่งขึ้น โดยเฉพาะในสภาพแสงน้อยหรือระหว่างการถ่ายภาพแบบเปิดรับแสงนาน ใช้พลังงานจากแบตเตอรี่ AA ที่หาได้ง่าย ให้เวลาสแตนด์บายที่ยาวนานทั้งตัวส่งและตัวรับ

รูปที่ 1.1: ส่วนประกอบของรีโมทชัตเตอร์ไร้สาย Godox TR-S2 ได้แก่ ตัวส่งสัญญาณ TR-TX, ตัวรับสัญญาณ TR-RX และสายเคเบิลชัตเตอร์ S2

2. คู่มือการติดตั้ง

2.1 การติดตั้งแบตเตอรี่

ทั้งเครื่องส่งสัญญาณ TR-TX และเครื่องรับสัญญาณ TR-RX ใช้พลังงานจากแบตเตอรี่ AA 1.5V จำนวน 2 ก้อน โปรดตรวจสอบให้แน่ใจว่าใส่แบตเตอรี่ถูกขั้ว

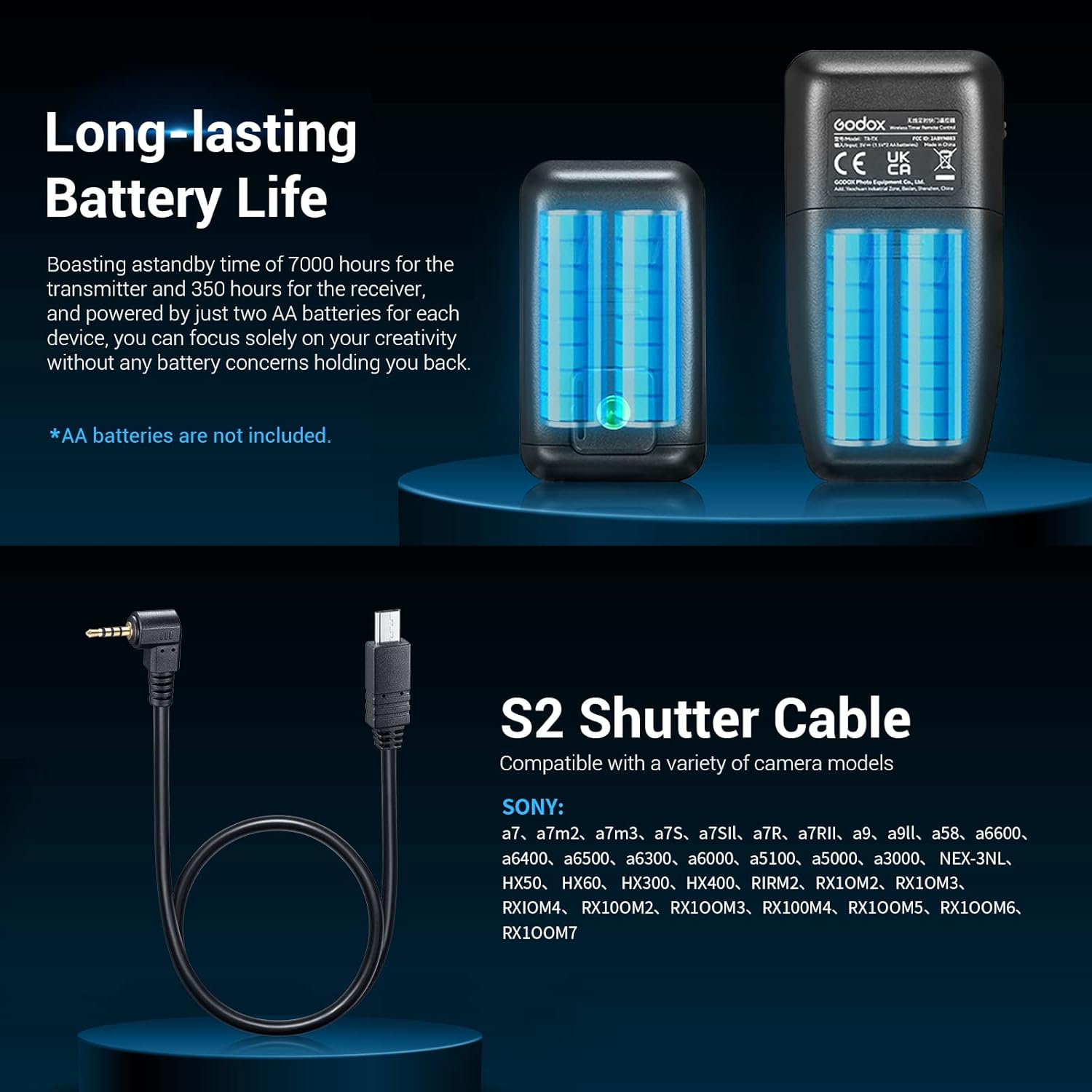

รูปที่ 2.1: ช่องใส่แบตเตอรี่ของอุปกรณ์ TR-TX และ TR-RX แสดงวิธีการใส่แบตเตอรี่ AA

2.2 การเชื่อมต่อตัวรับสัญญาณเข้ากับกล้อง

1. ติดตั้งตัวรับสัญญาณ TR-RX เข้ากับช่องเสียบแฟลชของกล้อง
2. เชื่อมต่อตัวรับสัญญาณเข้ากับพอร์ตรีโมทของกล้องโดยใช้สายลั่นชัตเตอร์ S2 ที่ให้มา
3. กดปุ่ม "เปิด/ปิด/+" บนตัวรับสัญญาณค้างไว้เพื่อเปิดเครื่อง
4. ในการตั้งค่าช่อง ให้กดปุ่ม "ตั้งค่าช่อง/-" ค้างไว้ จากนั้นใช้ปุ่ม "+" หรือ "-" เพื่อเปลี่ยนช่อง

2.3 การเปิดใช้งานเครื่องส่งสัญญาณ

1. กดปุ่ม "เปิด/ปิด" บนตัวส่งสัญญาณ TR-TX ค้างไว้เพื่อเปิดเครื่อง
2. กดปุ่ม "Channel" บนตัวส่งสัญญาณสั้นๆ เพื่อเปลี่ยนช่องสัญญาณให้ตรงกับช่องสัญญาณของเครื่องรับสัญญาณ

เมื่อเปิดเครื่องทั้งสองเครื่องและตั้งค่าให้ใช้ช่องสัญญาณเดียวกันแล้ว ก็พร้อมใช้งานได้ทันที

3. คู่มือการใช้งาน

รีโมท Godox TR-S2 มีโหมดการถ่ายภาพและฟังก์ชั่นต่างๆ มากมาย โปรดตรวจสอบให้แน่ใจว่ากล้องของคุณตั้งค่าอยู่ในโหมดการถ่ายภาพที่เหมาะสม (เช่น ถ่ายภาพเดี่ยว ถ่ายภาพต่อเนื่อง โหมด BULB) ตามที่ฟังก์ชั่นของรีโมทกำหนด

3.1 การยิงเดี่ยว

• ตั้งค่ากล้องของคุณเป็นโหมดถ่ายภาพเดี่ยว
• กดปุ่ม "ชัตเตอร์" บนตัวส่งสัญญาณ TR-TX ลงครึ่งหนึ่งเพื่อปรับโฟกัสกล้อง
• กดปุ่ม "ชัตเตอร์" ให้สุดเพื่อถ่ายภาพหนึ่งภาพ

3.2 การถ่ายภาพต่อเนื่อง

• ตั้งค่ากล้องของคุณเป็นโหมดถ่ายภาพต่อเนื่อง
• กดปุ่ม "ชัตเตอร์" บนตัวส่งสัญญาณ TR-TX ลงครึ่งหนึ่งเพื่อปรับโฟกัส
• กดปุ่ม "ชัตเตอร์" ค้างไว้จนสุด กล้องจะถ่ายภาพต่อเนื่องจนกว่าจะปล่อยปุ่ม

3.3 โหมดถ่ายภาพ BULB

• ตั้งค่ากล้องของคุณเป็นโหมด BULB
• กดปุ่ม "ชัตเตอร์" บนตัวส่งสัญญาณ TR-TX ลงครึ่งหนึ่งเพื่อปรับโฟกัส
• กดปุ่ม "ชัตเตอร์" ค้างไว้เพื่อเริ่มการถ่ายภาพ ตัวจับเวลาบนตัวส่งสัญญาณจะนับถอยหลัง
• กดปุ่มอีกครั้งเพื่อหยุดการถ่ายภาพ

รูปที่ 3.1: อดีตampสามารถสร้างสรรค์ภาพถ่ายไทม์แลปส์ได้หลากหลายรูปแบบด้วยฟังก์ชั่นที่ตั้งโปรแกรมได้ของ TR-S2

3.4 การถ่ายภาพแบบหน่วงเวลาและการถ่ายภาพแบบตั้งเวลาเป็นช่วง

เครื่องส่งสัญญาณ TR-TX ช่วยให้สามารถตั้งโปรแกรมตารางการถ่ายทำที่ซับซ้อนได้โดยใช้ส่วนต่อประสานตัวจับเวลาต่างๆ:

• ล่าช้า: ปรับเวลาการรอCก่อนเริ่มถ่ายภาพ กดปุ่ม "SET" บนหน้าจอ DELAY เพื่อปรับเวลา จากนั้นกดปุ่ม "Start/Stop" เพื่อเริ่มนับถอยหลัง
• ยาว: ตั้งค่าระยะเวลาการเปิดรับแสงสำหรับการถ่ายภาพแบบเปิดรับแสงนาน สลับไปที่โหมด LONG โดยกดปุ่มซ้าย/ขวา จากนั้นกด "SET" เพื่อตั้งค่าระยะเวลา จับคู่ตัวส่งสัญญาณกับกล้องสำหรับความเร็วชัตเตอร์ที่มากกว่า 1 วินาที หรือจับคู่กับ 00:00:00 สำหรับความเร็วชัตเตอร์ที่ต่ำกว่า 1 วินาที
• อินทีวีแอล1: ตั้งค่าช่วงเวลาระหว่างการถ่ายภาพแต่ละครั้ง สลับไปที่อินเทอร์เฟซ INTVL1 แล้วตั้งค่าช่วงเวลา
• INTVL1 N: ตั้งค่าจำนวนช็อตสำหรับตารางเวลา INTVL1 สลับไปที่อินเทอร์เฟซ INTVL1 N แล้วตั้งค่าจำนวนช็อต
• อินทีวีแอล2: ตั้งค่าช่วงเวลาระหว่างกำหนดการ INTVL1 แต่ละครั้ง สลับไปที่อินเทอร์เฟซ INTVL2 และตั้งค่าช่วงเวลา
• INTVL2 N: ตั้งค่าช่วงเวลาการทำซ้ำของตารางเวลา INTVL1 สลับไปที่อินเทอร์เฟซ INTVL2 N แล้วตั้งค่าช่วงเวลาการทำซ้ำ

รูปที่ 3.2: เกินview จากการตั้งค่าการถ่ายภาพแบบตั้งเวลา 6 แบบที่มีให้เลือกในเครื่องส่งสัญญาณ TR-TX

3.5 ฟังก์ชั่นอื่น ๆ

• ยกเลิกการถ่ายภาพแบบไทม์แลปส์: กดปุ่ม "เริ่ม/หยุด" อีกครั้งระหว่างการถ่ายภาพแบบไทม์แลปส์เพื่อยกเลิกแผนปัจจุบัน
• เสียงบี๊บ: กดปุ่ม "แจ้งเตือน/ล็อค" สั้นๆ เพื่อเปิดหรือปิดเสียงเตือน
• พารามิเตอร์การล็อก/ปลดล็อก: กดปุ่ม "แจ้งเตือน/ล็อก" ค้างไว้เพื่อล็อกหรือปลดล็อกพารามิเตอร์ ป้องกันการเปลี่ยนแปลงโดยไม่ตั้งใจ
• การควบคุมแบบใช้สาย: ตัวส่งสัญญาณ TR-TX สามารถเชื่อมต่อโดยตรงกับกล้องด้วยสายชัตเตอร์เพื่อควบคุมแบบใช้สาย ซึ่งมีประโยชน์เมื่อไม่ต้องการใช้ระบบไร้สายหรือแบตเตอรี่เหลือน้อย

รูปที่ 3.3: ตัวส่งสัญญาณ TR-TX สามารถใช้ควบคุมแบบใช้สายได้โดยเชื่อมต่อโดยตรงกับกล้อง

รูปที่ 3.4: TR-S2 ช่วยรักษาเสถียรภาพของภาพและคงรายละเอียดต่างๆ โดยลดการสั่นไหวของกล้อง

3.6 คู่มือวิดีโอผลิตภัณฑ์อย่างเป็นทางการ

สำหรับคำแนะนำแบบภาพประกอบอย่างละเอียดเกี่ยวกับการตั้งค่าและการใช้งาน Godox TR-S2 โปรดรับชมวิดีโอผลิตภัณฑ์อย่างเป็นทางการด้านล่าง วิดีโอนี้ครอบคลุมการติดตั้งแบตเตอรี่ การเชื่อมต่อกล้อง การตั้งค่าช่องสัญญาณ และโหมดการถ่ายภาพต่างๆ อย่างละเอียด

4. การบำรุงรักษา

• ควรเก็บอุปกรณ์ให้แห้ง ห้ามจับด้วยมือเปียกหรือจุ่มลงในน้ำ
• ใช้ผ้าแห้งนุ่มๆ ในการทำความสะอาดอุปกรณ์เท่านั้น หลีกเลี่ยงสารเคมีรุนแรงหรือวัสดุที่มีฤทธิ์กัดกร่อน
• เก็บอุปกรณ์ไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป
• ถอดแบตเตอรี่ออกหากจะไม่ได้ใช้งานอุปกรณ์เป็นเวลานานเพื่อป้องกันการรั่วไหล

5 การแก้ไขปัญหา

6. ข้อมูลจำเพาะ

• ยี่ห้อ: โกดอกซ์
• หมายเลขรุ่น: ทีอาร์-ทีเอ็กซ์/ทีอาร์-อาร์เอ็กซ์
• เทคโนโลยีการเชื่อมต่อ: 2.4G ไร้สาย
• อุปกรณ์ที่รองรับ: กล้องโซนี่ (a7, a7m2, a7m3, a7S, a7SII, a7R, a7RII, a9, a9II, a58, a6600, a6400, a6500, a6300, a6000, a5100, a5000, a3000, NEX-3NL, HX50, HX60, HX300, HX400, R1RM2, RX10M2, RX10M3, RX10M4, RX100M2, RX100M3, RX100M4, RX100M5, RX100M6, RX100M7)
• จำนวนสูงสุดของอุปกรณ์ที่รองรับ: 1
• แบตเตอรี่: ต้องใช้แบตเตอรี่ AA 2 ก้อน (สำหรับแต่ละยูนิต จำหน่ายแยกต่างหาก)
• น้ำหนักสินค้า: 8.1 ออนซ์ (ประมาณ 230 กรัมสำหรับทั้งชุด)
• ขนาดแพ็คเกจ: 5.5 x 4.9 x 1.9 นิ้ว
• คุณสมบัติพิเศษ: การยศาสตร์
• ประเทศต้นกำเนิด: จีน
• วันที่เข้าใช้งานครั้งแรก: 19 พฤษภาคม 2023

7. การรับประกันและการสนับสนุน

สำหรับข้อมูลการรับประกันโดยละเอียดและการบริการลูกค้า โปรดดูที่เว็บไซต์อย่างเป็นทางการของ Godox webเยี่ยมชมเว็บไซต์หรือติดต่อตัวแทนจำหน่ายในพื้นที่ของคุณ คู่มือผู้ใช้ฉบับทางการในรูปแบบไฟล์ PDF สามารถดาวน์โหลดได้เช่นกัน:

ดาวน์โหลดคู่มือผู้ใช้ (PDF)
