Cecotec BelleCouture OverLock Sewing Machine User Manual

1. บทนำ

This manual provides detailed instructions for the safe and efficient operation, maintenance, and troubleshooting of your Cecotec BelleCouture OverLock Sewing Machine, model 01155. Please read this manual thoroughly before using the machine to ensure optimal performance and longevity.

2. คำแนะนำด้านความปลอดภัย

• ควรตัดการเชื่อมต่อเครื่องออกจากแหล่งจ่ายไฟทุกครั้งก่อนทำความสะอาด ซ่อมบำรุง หรือเมื่อไม่ได้ใช้งาน
• Keep fingers away from all moving parts, especially the needle, looper, and cutting blades.
• Use only the recommended needles and accessories for this machine.
• ห้ามใช้งานเครื่องหากสายไฟชำรุดหรือเครื่องทำงานผิดปกติ
• รักษาพื้นที่ทำงานให้มีแสงสว่างเพียงพอและไม่เกะกะ
• เครื่องใช้ไฟฟ้าตัวนี้ไม่ได้มีวัตถุประสงค์เพื่อให้บุคคล (รวมทั้งเด็ก) ที่มีความบกพร่องทางร่างกาย ทางประสาทสัมผัส หรือทางจิตใจ หรือขาดประสบการณ์และความรู้ ใช้งาน เว้นแต่จะมีการดูแลหรือคำแนะนำเกี่ยวกับการใช้เครื่องใช้ไฟฟ้าโดยบุคคลที่รับผิดชอบด้านความปลอดภัยของบุคคลดังกล่าว

The machine is equipped with a safety microswitch for secure and efficient use.

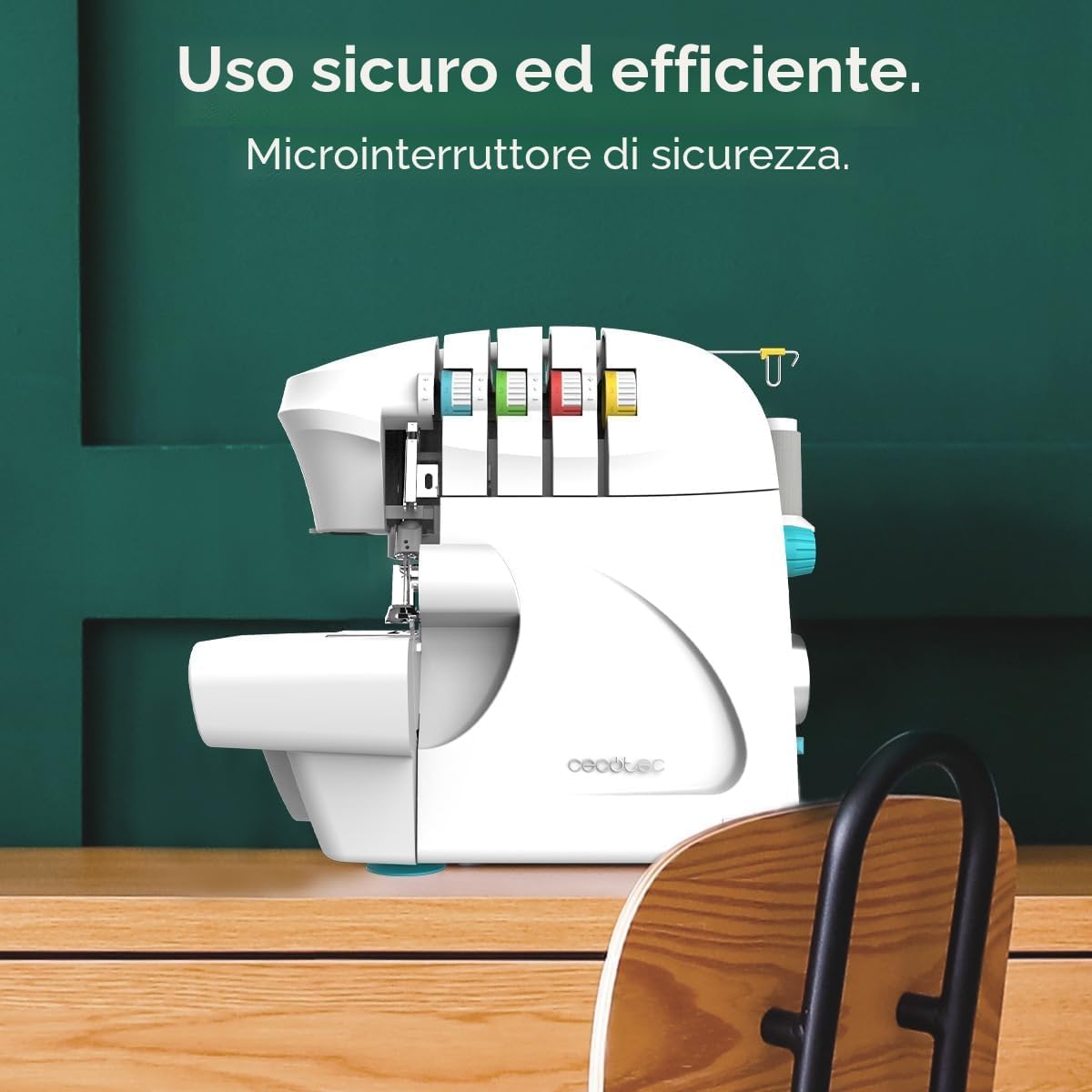

Image: The Cecotec BelleCouture OverLock Sewing Machine, highlighting its safety microswitch feature for secure operation.

3. เนื้อหาบรรจุภัณฑ์

เมื่อแกะกล่อง ให้แน่ใจว่ามีสิ่งของทั้งหมดต่อไปนี้อยู่:

• Cecotec BelleCouture OverLock Sewing Machine (Model 01155)
• ผ้าคลุมป้องกันฝุ่น
• Tool Kit: Screwdrivers, cleaning brushes, tweezers, spare needle, spare blade, empty oil bottle, additional needles, and spool holders.
• แป้นเหยียบ
• สายไฟ
• คู่มือการใช้งาน
• Pre-threaded machine with four bobbins and a fabric scrap (for testing).

ภาพ: ครอบคลุม view of the accessories kit included with the Cecotec BelleCouture OverLock Sewing Machine, featuring various tools and spare parts.

4. คุณสมบัติของผลิตภัณฑ์

• การทำงานความเร็วสูง: Achieves up to 1100 revolutions per minute (rpm), allowing for quick and efficient sewing on various fabric types.
• Adjustable Presser Foot Pressure: Customize the pressure to suit different fabric thicknesses, from delicate to heavy materials, ensuring smooth feeding and consistent stitch quality.
• การป้อนอาหารที่แตกต่างกัน: Prevents stretching or puckering on knit and bias-cut fabrics, ensuring even seams. This feature is also useful for creating gathering effects.
• 4-Thread Stitching Capability: Offers versatility for a wide range of professional finishes, including strong and durable seams.
• Durable Cutting System: Provides a clean and precise trim of fabric edges, contributing to professional-looking results.
• Easy Roll Hem Function: Facilitates the creation of neat and decorative rolled hems without changing the presser foot.
• 2 or 3-Thread Flatlock Function: Allows for decorative and functional flatlock seams with various thread combinations.

Image: A person carrying the Cecotec BelleCouture OverLock Sewing Machine, demonstrating its portability and compact design.

5. การตั้งค่า

5.1 การแกะและการจัดวาง

Carefully remove the machine from its packaging. Place the machine on a stable, flat surface with adequate lighting. Ensure there is enough space around the machine for comfortable operation and fabric handling.

5.2 การเชื่อมต่อสายไฟ

Connect the foot pedal to the machine and then plug the power cable into a suitable electrical outlet. Ensure the power switch is in the 'OFF' position before connecting to power.

ภาพ: ด้านหลัง view of the Cecotec BelleCouture OverLock Sewing Machine, showing the power cord connection and thread spool setup.

5.3 การร้อยด้ายเครื่องจักร

Your machine comes pre-threaded for convenience. However, it is essential to understand the threading path for future re-threading. Refer to the color-coded threading guides on the machine and in the detailed instruction manual. Use tweezers for easier access to tight areas.

Image: A close-up of the internal threading path within the Cecotec BelleCouture OverLock Sewing Machine, showing the intricate looper system.

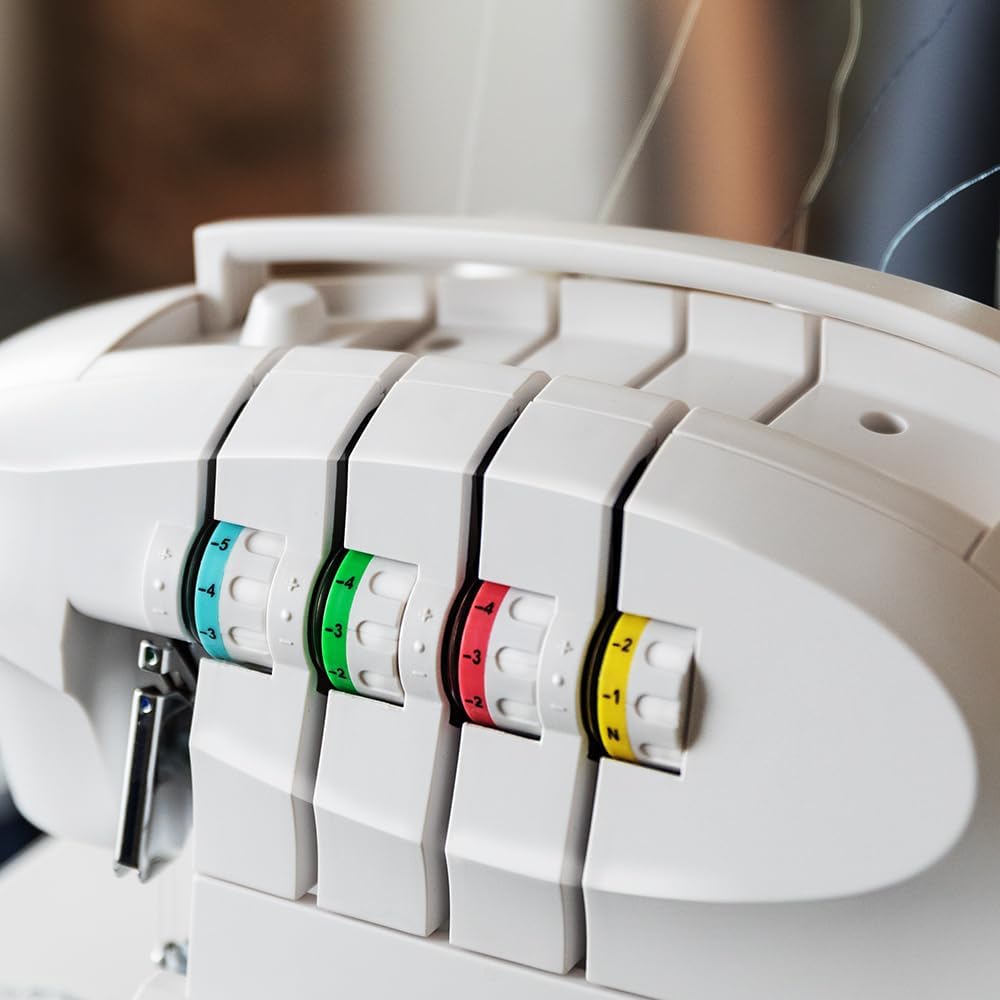

ภาพ: รายละเอียด view of the color-coded tension dials on the Cecotec BelleCouture OverLock Sewing Machine, crucial for proper thread tension adjustment.

5.4 การติดตั้งเข็ม

Ensure the machine is off. Loosen the needle clamp screw, insert the new needle with the flat side facing the back, and tighten the screw securely. Always use the correct type and size of needle for your fabric.

6. คู่มือการใช้งาน

6.1 การเย็บพื้นฐาน

Turn on the machine. Place your fabric under the presser foot. Lower the presser foot. Gently press the foot pedal to start sewing. Guide the fabric smoothly, allowing the machine to feed it. The machine's high speed (1100 rpm) allows for rapid completion of projects.

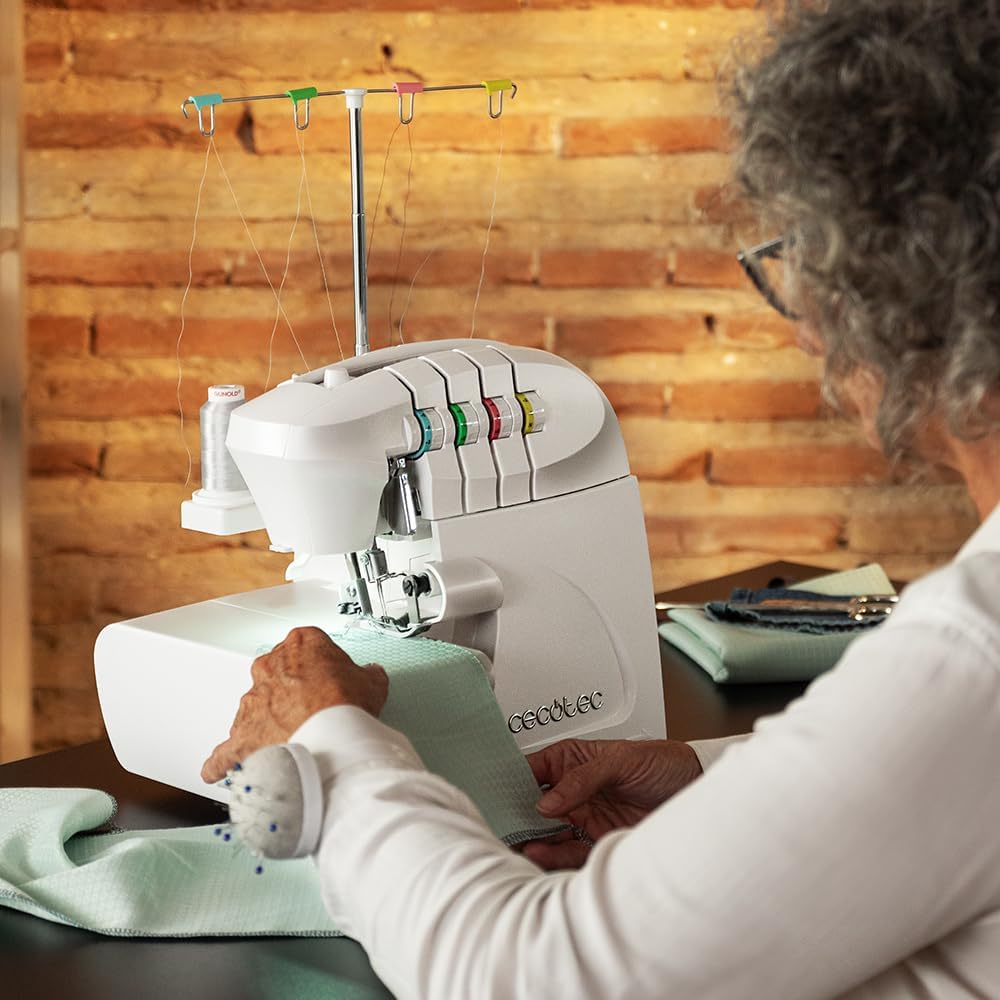

Image: A person operating the Cecotec BelleCouture OverLock Sewing Machine, demonstrating its use for fabric finishing.

6.2 การปรับความตึงของด้าย

The machine features individual tension dials for each thread. Adjust these dials according to your fabric type and desired stitch. Incorrect tension can lead to loose or puckered seams. Perform test stitches on a scrap piece of your fabric to fine-tune tension settings.

6.3 Using Differential Feed

The differential feed lever allows you to adjust the feeding ratio of the front and rear feed dogs. Increase the ratio to stretch fabric (useful for knits) or decrease it to gather fabric. This prevents wavy seams on stretchy materials and puckering on fine fabrics.

6.4 Roll Hemming

To create a rolled hem, adjust the stitch finger and tension settings as described in the full manual. This function allows for neat, narrow hems on lightweight fabrics.

6.5 Utilizing the Cutting System

The integrated cutting system trims the fabric edge just before stitching, creating a clean, professional finish. Ensure the cutting blade is sharp and properly engaged for optimal results.

ภาพ: ภาพระยะใกล้ view of the cutting mechanism and presser foot area of the Cecotec BelleCouture OverLock Sewing Machine, showing the blade in action.

Image: The Cecotec BelleCouture OverLock Sewing Machine in use, demonstrating its capability to sew through denim fabric with precision.

Image: A detailed shot of the needle area and fabric being sewn on the Cecotec BelleCouture OverLock Sewing Machine, highlighting the stitching process.

Image: A person using the Cecotec BelleCouture OverLock Sewing Machine, with inset images displaying various stitch examples and fabric finishes achievable with the machine.

7. การบำรุงรักษา

7.1 การทำความสะอาด

Regularly clean lint and dust from the machine, especially around the feed dogs, loopers, and cutting blades, using the provided brush. Disconnect power before cleaning. An empty oil bottle is provided for lubrication, refer to the main manual for oiling points.

7.2 การเปลี่ยนใบมีด

If the cutting performance diminishes, the blade may need replacement. Refer to the detailed manual for instructions on how to safely replace the upper and lower blades using the provided spare blade and screwdriver.

7.3 การเปลี่ยนเข็ม

Replace needles regularly, especially when they become dull or bent, to prevent skipped stitches and fabric damage. Follow the instructions in Section 5.4.

8 การแก้ไขปัญหา

• เส้นด้ายพันกัน: Often caused by incorrect threading or improper tension. Re-thread the machine carefully, ensuring all threads are seated correctly in their tension discs. Adjust tension as needed.
• ข้ามตะเข็บ: Can be due to a bent or dull needle, incorrect needle installation, or improper threading. Replace the needle, ensure it's inserted correctly, and check threading.
• การย่น/การยืดตัวของผ้า: Adjust the differential feed setting. Increase for stretching, decrease for gathering or to prevent puckering on delicate fabrics.
• เครื่องไม่สตาร์ท: Check if the power cable is securely plugged in and the foot pedal is connected. Ensure the power switch is on.
• การทำงานที่มีเสียงดัง: May indicate a need for lubrication or cleaning. Refer to the maintenance section.

9. ข้อมูลจำเพาะ

10. การรับประกันและการสนับสนุน

Cecotec provides a commitment to product longevity, with spare parts available for 10 years within the EU. For any issues not covered in this manual or for further assistance, please refer to the official Cecotec webหรือติดต่อฝ่ายบริการลูกค้า เก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเคลมประกัน
