1. บทนำและข้อมูลด้านความปลอดภัย
Thank you for choosing the Respekta AB700-33 Built-in Electric Oven. This manual provides essential information for the safe and efficient use of your appliance. Please read these instructions carefully before installation, operation, and maintenance, and keep them for future reference.
คำเตือนด้านความปลอดภัยทั่วไป
- ความปลอดภัยทางไฟฟ้า: Ensure the oven is correctly installed by a qualified electrician and connected to a properly grounded power supply. Do not use adapters or extension cords.
- พื้นผิวที่ร้อน: เตาอบและชิ้นส่วนที่เข้าถึงได้จะร้อนมากขณะใช้งาน โปรดใช้ความระมัดระวังเพื่อหลีกเลี่ยงการถูกไฟไหม้ และควรเก็บเด็กให้ห่างจากเครื่องใช้ไฟฟ้าชนิดนี้
- การกำกับดูแล: ห้ามปล่อยเตาอบทิ้งไว้โดยไม่มีใครดูแลขณะใช้งาน โดยเฉพาะเมื่อปรุงอาหารโดยใช้น้ำมันหรือไขมัน
- การทำความสะอาด: Always disconnect the oven from the power supply before cleaning or performing maintenance.
- ความเสียหาย: Do not operate the oven if it is damaged. Contact Respekta customer service for repairs.
2. การตั้งค่าและการติดตั้ง
The Respekta AB700-33 is designed for built-in installation. Proper installation is crucial for safety and optimal performance. A mounting kit is included with your oven.
การแกะกล่อง
- นำวัสดุบรรจุภัณฑ์ทั้งหมดออกจากเตาอบอย่างระมัดระวัง
- Inspect the oven for any signs of damage during transit. If damage is found, do not install and contact your retailer.
- นำอุปกรณ์เสริมและบรรจุภัณฑ์ภายในทั้งหมดออกจากช่องเตาอบ
การติดตั้ง
คำเตือน: Installation and electrical connection must be performed by a qualified technician in accordance with local safety regulations.
- Ensure the cabinet opening dimensions match the oven's specifications (refer to Section 5: Specifications).
- Secure the oven into the cabinet using the provided mounting kit.
- Connect the oven to the main power supply. Verify that the voltage and frequency match the appliance's requirements (230V, 50Hz).

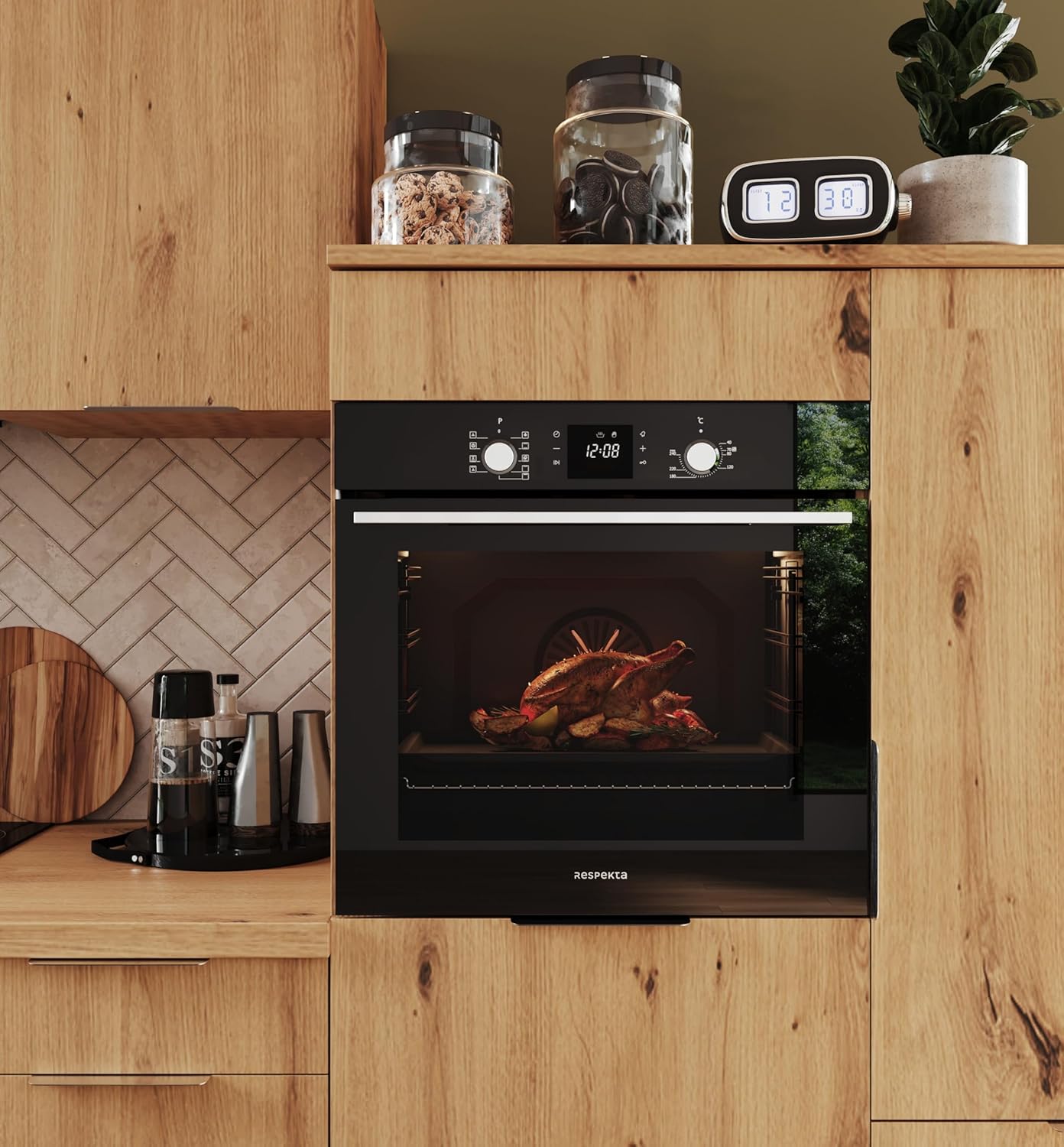

รูปที่ 2.1 : ด้านหน้า view of the Respekta AB700-33 Built-in Oven, showcasing its sleek design when installed in a kitchen cabinet.
รูปที่ 2.2: ด้านข้าง view of the oven, illustrating its depth and dimensions critical for proper built-in installation.
การเตรียมการใช้งานครั้งแรก
Before using the oven for the first time, wipe the interior and accessories with a damp ผ้า อุ่นเตาอบเปล่าที่อุณหภูมิสูงสุดประมาณ 30 นาที เพื่อเผาเศษวัสดุเหลือใช้จากการผลิต ตรวจสอบให้แน่ใจว่ามีการระบายอากาศที่ดีในระหว่างขั้นตอนนี้
3. คู่มือการใช้งาน
The Respekta AB700-33 oven features intuitive controls for various cooking functions.
แผงควบคุมโอเวอร์view
รูปที่ 3.1: รายละเอียด view of the oven's control panel, featuring the LED display, touch controls, and rotary knobs for function and temperature selection.
- ปุ่มฟังก์ชั่น: Located on the left, this knob selects the desired cooking mode (e.g., conventional heat, fan-assisted, grill). The oven offers 8 heating modes.
- LED Display with Touch Control: The central display shows time, temperature, and timer settings. Touch buttons allow for precise adjustments.
- ปุ่มควบคุมอุณหภูมิ: Located on the right, this knob sets the desired cooking temperature, up to 250°C.
การตั้งเวลา
เมื่อเชื่อมต่อครั้งแรกหรือหลังจากไฟดับtage, the display will flash. Use the touch controls to set the current time. Confirm the setting to start the clock.
ฟังก์ชั่นการปรุงอาหาร
- หมุน ปุ่มฟังก์ชัน เพื่อเลือกโหมดการปรุงอาหารที่คุณต้องการ
- หมุน ปุ่มปรับอุณหภูมิ เพื่อตั้งอุณหภูมิที่ต้องการ
- The oven will begin to preheat. The indicator light will turn off once the set temperature is reached.
- Place your food inside the oven using the appropriate rack or baking tray.
Figure 3.2: The spacious 80-liter oven interior with multiple rack positions, allowing for flexible cooking arrangements.
ฟังก์ชั่นจับเวลา
The oven is equipped with a timer function. Use the touch controls on the LED display to set a cooking duration or a delayed start time. An audible signal will indicate when the set time has elapsed.
4. การบำรุงรักษาและการทำความสะอาด
Regular cleaning and maintenance will ensure the longevity and optimal performance of your Respekta AB700-33 oven.
การทำความสะอาดทั่วไป
- ภายนอก: ทำความสะอาดพื้นผิวภายนอกด้วยผ้าเนื้อนุ่มและน้ำยาทำความสะอาดอ่อนๆ หลีกเลี่ยงน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
- ภายใน: สำหรับคราบสกปรกเล็กน้อย ให้เช็ดภายในด้วยผ้าชุบน้ำยาทำความสะอาดamp cloth after the oven has cooled. For stubborn stains, use a specialized oven cleaner, following the product instructions carefully.
- เครื่องประดับ: Racks and baking trays can be washed in warm soapy water or in a dishwasher.
Figure 4.1: The oven interior with racks, demonstrating the ease of access for cleaning and maintenance.
ฟังก์ชั่นทำความสะอาดด้วยไอน้ำ
The AB700-33 features a steam cleaning function to help loosen baked-on food residues.
- เทน้ำประมาณ 200 มิลลิลิตรลงในก้นเตาอบ
- Select the steam cleaning function (refer to your control panel for the specific symbol).
- Run the cycle for the recommended duration (typically 15-20 minutes).
- Once the cycle is complete and the oven has cooled, wipe away the softened residues with a sponge or cloth.
ประตูกระจกสามชั้น
The triple glass door can be disassembled for thorough cleaning between the glass panes if necessary. Refer to the detailed instructions in the full manual for safe disassembly and reassembly.
5 การแก้ไขปัญหา
ก่อนติดต่อฝ่ายบริการลูกค้า โปรดตรวจสอบปัญหาทั่วไปและวิธีแก้ไขต่อไปนี้:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เตาอบไม่ร้อน | ไม่มีแหล่งจ่ายไฟ Oven door not closed properly. การตั้งค่าที่ไม่ถูกต้อง | ตรวจสอบเบรกเกอร์ ตรวจสอบให้แน่ใจว่าประตูปิดสนิทแล้ว Verify function and temperature settings. |
| จอแสดงผลไม่ทำงาน | พลังแห่งโอtage. การเชื่อมต่อหลวม | ตรวจสอบแหล่งจ่ายไฟ If persistent, contact a qualified technician. |
| ผลลัพธ์การปรุงอาหารไม่สม่ำเสมอ | ตำแหน่งแร็คไม่ถูกต้อง ใส่ของในเตาอบมากเกินไป | ปรับตำแหน่งแร็คให้เหมาะสม Avoid placing too many items in the oven at once. |
| มีควันหรือกลิ่นในช่วงการใช้งานครั้งแรก | เศษวัสดุเหลือทิ้งจากกระบวนการผลิต | This is normal. Ensure good ventilation and run the oven empty at max temperature for 30 minutes. |
If the problem persists after attempting these solutions, please contact Respekta customer support or a qualified service technician.
6. ข้อมูลจำเพาะทางเทคนิค
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| ยี่ห้อ | เรสเพกตา |
| หมายเลขรุ่น | AB700-33 |
| ชื่อประเภทผลิตภัณฑ์ | เตาอบแบบบิวท์อิน |
| ความจุ | 80 ลิตร |
| ขนาดสินค้า (กว้าง x ยาว x สูง) | 56.5 x 59.5 x 59.5 ซม. |
| น้ำหนักสินค้า | 31.2 กิโลกรัม |
| ประเภทการติดตั้ง | ในตัว |
| ชนิดเชื้อเพลิง | ไฟฟ้า |
| Energy Type Used | ไฟฟ้า |
| เล่มที่tage | 230 โวลต์ |
| ความถี่ | 50 เฮิรตซ์ |
| เพาเวอร์/วัตต์tage | 2500 วัตต์ |
| วิธีการให้ความร้อน | เรเดียนท์ |
| โหมดการปรุงอาหารในเตาอบ | เรเดียนท์ |
| คุณสมบัติพิเศษ | การควบคุมแบบสัมผัส |
| ฟังก์ชั่นจับเวลา | มีอยู่ |
| การเปิดประตู | ด้านหน้า |
| ประเภทการเสร็จสิ้น | Two-tone (Black and Silver) |
| สี | สีดำ/เงิน |
| Included Options | Built-in Oven, User Manual, Mounting Kit |
7. การรับประกันและการสนับสนุน
For warranty information, please refer to the documentation provided with your purchase or contact your retailer. Respekta offers customer support for any questions or issues you may encounter with your AB700-33 oven.
For technical assistance or service requests, please visit the official Respekta website or contact their customer service department directly. Ensure you have your model number (AB700-33) and purchase details available when contacting support.
