QiCycle C2 Connected City Bicycle User Manual

สินค้าเกินview

The QiCycle C2 Connected City Bicycle is an innovative electric bicycle designed for urban commuting. It combines a lightweight aluminum frame with smart features to provide an efficient and comfortable riding experience. This manual provides essential information for the setup, operation, maintenance, and troubleshooting of your QiCycle C2 bicycle.

Figure 1: The QiCycle C2 Connected City Bicycle, showcasing its sleek design and integration with a mobile application for tracking ride data.

Figure 2: Detailed component diagram of the QiCycle C2, highlighting key features such as the adjustable seat post, integrated lithium-ion battery, torque sensor, 250W high-speed motor, 8-speed transmission, durable steel frame, large LED display with environmental sensor, integrated lighting system, 20-inch Kenda wheels, and front disc brake.

การติดตั้งและการประกอบ

Your QiCycle C2 bicycle comes partially assembled. Follow these steps to complete the setup and ensure safe operation.

1. การแกะกล่อง: นำจักรยานและชิ้นส่วนทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง เก็บรักษาบรรจุภัณฑ์ไว้สำหรับการขนส่งหรือจัดเก็บในอนาคต
2. การติดตั้งมือจับ: Unfold the handlebar stem and secure it in the upright position. Ensure the quick-release lever is fully engaged and tightened.
3. อุปกรณ์ยึดแป้นเหยียบ: ระบุตำแหน่งแป้นเหยียบซ้าย (L) และขวา (R) เกลียวแป้นเหยียบซ้ายทวนเข็มนาฬิกา และเกลียวแป้นเหยียบขวาตามเข็มนาฬิกา ทาจาระบีเล็กน้อยที่เกลียว แล้วขันให้แน่นด้วยประแจ
4. การปรับหลักอาน: Insert the seat post into the frame. Adjust the seat height to a comfortable riding position where your leg is slightly bent at the knee when the pedal is at its lowest point. Secure the quick-release clamp อย่างมั่นคง.
5. ลมยาง: Check tire pressure. Inflate tires to the recommended PSI (pounds per square inch) indicated on the tire sidewall.
6. การตรวจสอบเบรค: Verify that both front and rear disc brakes are functioning correctly. Squeeze the brake levers firmly; the wheels should stop smoothly and completely.
7. ค่าใช้จ่ายเริ่มต้น: Although the bicycle does not include batteries, if you are using a removable battery pack (not included as standard), ensure it is fully charged before your first ride.

รูปที่ 3: โปรด้านข้างfile of the QiCycle C2, illustrating its overall structure and components.

คำแนะนำการใช้งาน

Familiarize yourself with the controls and features of your QiCycle C2 for an optimal riding experience.

Riding the Bicycle

• เปิด/ปิดเครื่อง: Locate the power button on the handlebar display. Press and hold to turn the bicycle's electrical system on or off.
• การเปลี่ยนเกียร์: The QiCycle C2 features an 8-speed transmission. Use the gear shifter on the handlebar to select appropriate gears for different terrains and speeds. Shift smoothly to avoid strain on the drivetrain.
• Electric Assist: If equipped with an electric motor (270 watts), the bicycle provides pedal assist. The torque sensor detects your pedaling effort and provides proportional assistance.
• การเบรก: The bicycle is equipped with disc brakes on both front and rear wheels. Apply both brakes simultaneously for effective and controlled stopping. Avoid sudden, hard braking, especially with the front brake, to prevent skidding.
• ระบบไฟส่องสว่าง : Activate the integrated lighting system for improved visibility, especially during low-light conditions or at night.

จอแสดงผล LED อัจฉริยะ

Figure 4: The intelligent LED display provides real-time riding data and allows for various adjustments.

The integrated smart LED display provides crucial information during your ride:

• ข้อมูลการเดินทาง: Displays current speed, distance traveled, and other ride metrics.
• การปรับแสงโดยรอบ: The display brightness adjusts automatically based on ambient light conditions for optimal readability.
• การควบคุมความเร็ว: Monitor your current speed.
• ตัวบ่งชี้บลูทูธ: Shows connection status to the companion mobile application.
• สถานะแบตเตอรี่: Provides an indication of the remaining battery charge.

Figure 5: The QiCycle C2 is designed for comfortable and efficient city commuting.

การบำรุงรักษาและการดูแล

Regular maintenance ensures the longevity and safe operation of your QiCycle C2 bicycle.

• การทำความสะอาด: ทำความสะอาดจักรยานเป็นประจำด้วยน้ำยาทำความสะอาดamp cloth and mild soap. Avoid high-pressure washing, especially near electrical components. Dry thoroughly after cleaning.
• การหล่อลื่นโซ่: Lubricate the chain every 100-200 km or after riding in wet conditions. Use bicycle-specific chain lubricant.
• การตรวจสอบเบรค: Regularly check brake pads for wear and brake cables for tension. Replace worn pads promptly. Ensure disc rotors are clean and free of oil or grease.

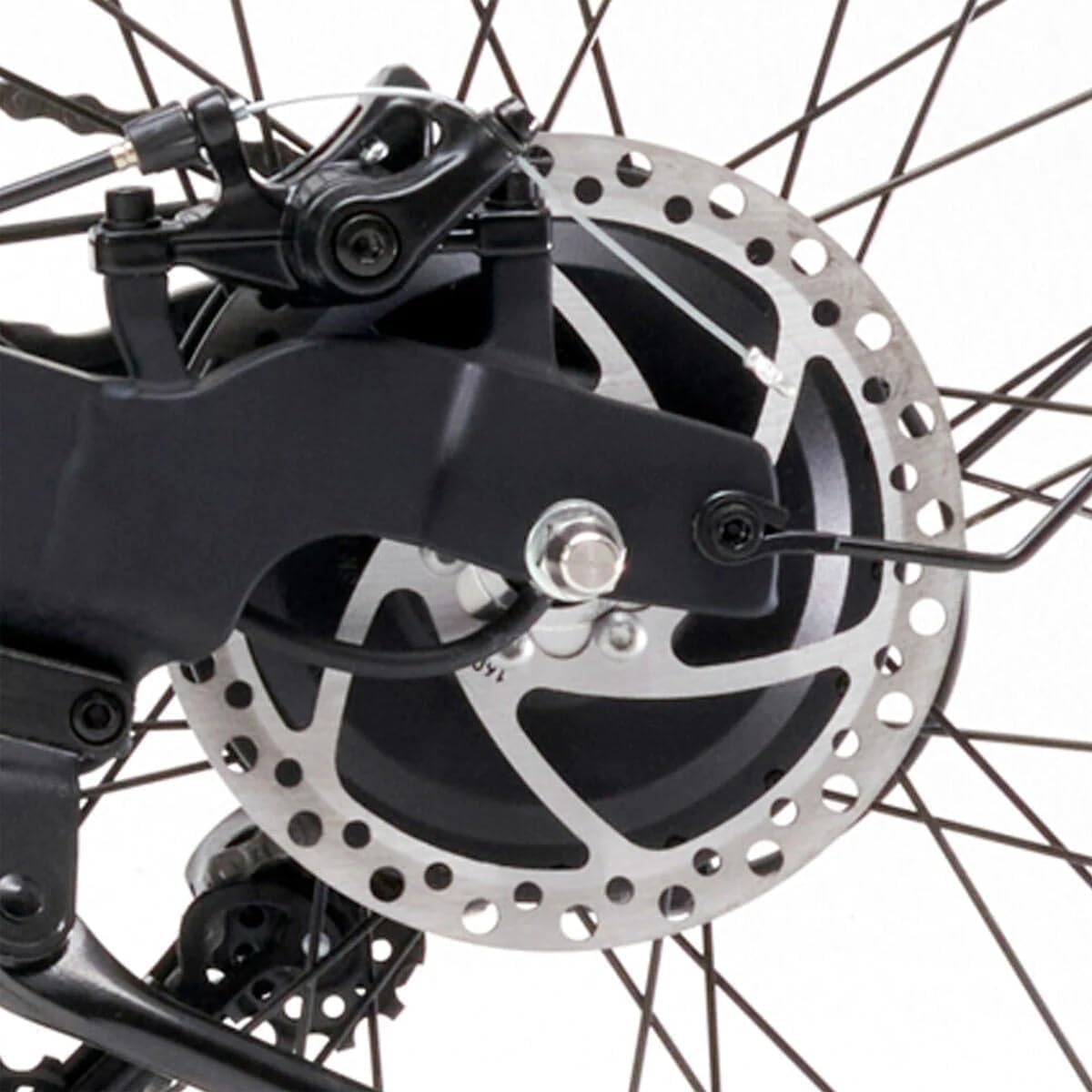

Figure 6: Detail of the rear disc brake, an essential component for safe stopping.

• การบำรุงรักษายาง: ตรวจสอบแรงดันลมยางก่อนขับขี่ทุกครั้ง ตรวจสอบยางว่ามีรอยตัด รอยรั่ว หรือสึกหรอมากเกินไปหรือไม่
• ตรวจสอบน็อตและสลักเกลียว: Periodically check all bolts and nuts, especially on critical components like handlebars, seat post, wheels, and brakes, to ensure they are securely tightened.
• การดูแลรักษาแบตเตอรี่ (ถ้ามี): If your model uses a removable battery, follow the manufacturer's instructions for charging and storage. Avoid fully discharging the battery and store it in a cool, dry place if not in use for extended periods.

การแก้ไขปัญหา

This section addresses common issues you might encounter with your QiCycle C2 bicycle.

ข้อมูลจำเพาะ

Detailed technical specifications for the QiCycle C2 Connected City Bicycle.

• แบบอย่าง: C2
• ยี่ห้อ: QICYCLE
• ประเภทจักรยาน: จักรยานเมือง จักรยานไฟฟ้า
• ช่วงอายุ: ผู้ใหญ่
• สี: สีดำ
• วัสดุกรอบ: อลูมิเนียม
• ประเภทการแขวนลอย: แข็ง
• ขนาดล้อ: 20 นิ้ว
• ชนิดเบรค : Disc Brake (Front and Rear)
• จำนวนความเร็ว: 8
• มอเตอร์วัดtage: 270 วัตต์
• เมตร: ความเร็ว
• คุณสมบัติพิเศษ: Lightweight, Connected (Smart LED Display, Bluetooth indicators, Torque Sensor)
• การใช้งาน: City Commuting
• ขนาด (ยาว x กว้าง x สูง): 50 x 50 x 28 cm (Note: This dimension seems to be for packaging or a folded state, as it's unusually small for a bicycle.)
• น้ำหนัก: Approximately 1.04 kg (Note: This weight is exceptionally low for a bicycle and may refer to packaging or a specific component. Actual bicycle weight will be significantly higher.)
• วันที่พร้อมใช้งานครั้งแรก: วันที่ 30 มิถุนายน 2023
• วันที่เผยแพร่ : วันที่ 1 มิถุนายน 2019

Figure 7: Key features of the QiCycle C2, including its torque sensor for pedal assist, 8-speed transmission, lithium battery compatibility, and an estimated range of 60 km.

การรับประกันและการสนับสนุน

For warranty information and technical support, please refer to the official QICYCLE webหรือติดต่อฝ่ายบริการลูกค้าโดยตรง

• ครอบคลุมการรับประกัน: Specific warranty terms and conditions may vary by region and purchase date. Please retain your proof of purchase.
• การสนับสนุนลูกค้า: For technical assistance, spare parts, or service inquiries, visit the QICYCLE official support page or contact their authorized service centers.
• แหล่งข้อมูลออนไลน์: Check the official QICYCLE website for updated FAQs, video tutorials, and software/firmware updates for the connected features.
