CRAFTSMAN V20 Cordless Hammer Drill CMCD711D1 User Manual

1. บทนำ

This manual provides essential information for the safe operation, maintenance, and troubleshooting of your CRAFTSMAN V20 Cordless Hammer Drill, model CMCD711D1. Please read this manual thoroughly before using the tool to ensure proper function and to prevent injury.

The CRAFTSMAN V20 Cordless 1/2-inch Hammer Drill is designed for demanding drilling applications. It features a high-performance motor, a 1/2-inch ratcheting chuck, a 2-speed gearbox, and an integrated LED work light for enhanced visibility.

2. ข้อมูลความปลอดภัยทั่วไป

ปฏิบัติตามข้อควรระวังด้านความปลอดภัยขั้นพื้นฐานเสมอเมื่อใช้เครื่องมือไฟฟ้า เพื่อลดความเสี่ยงจากไฟไหม้ ไฟฟ้าช็อต และการบาดเจ็บส่วนบุคคล โปรดเก็บคู่มือเล่มนี้ไว้เพื่อใช้อ้างอิงในอนาคต

• ความปลอดภัยในพื้นที่ทำงาน: รักษาพื้นที่ทำงานให้สะอาดและมีแสงสว่างเพียงพอ พื้นที่ที่รกหรือมืดอาจเกิดอุบัติเหตุได้ ห้ามใช้เครื่องมือไฟฟ้าในสภาพแวดล้อมที่อาจเกิดการระเบิด เช่น ในบริเวณที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น
• ความปลอดภัยทางไฟฟ้า: หลีกเลี่ยงการสัมผัสร่างกายกับพื้นผิวที่ต่อสายดินหรือกราวด์ อย่าให้เครื่องมือไฟฟ้าโดนฝนหรือเปียกชื้น
• ความปลอดภัยส่วนบุคคล: สวมอุปกรณ์ป้องกันดวงตาทุกครั้ง ใช้อุปกรณ์ป้องกันการได้ยินเมื่อใช้งานเครื่องมือเป็นเวลานาน แต่งกายให้เหมาะสม หลีกเลี่ยงการสวมเสื้อผ้าหลวมๆ หรือเครื่องประดับ มัดผมยาวให้เรียบร้อย
• การใช้และการดูแลเครื่องมือ: อย่าฝืนใช้เครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าให้เหมาะสมกับการใช้งานของคุณ ถอดแบตเตอรี่ออกจากเครื่องมือไฟฟ้าก่อนทำการปรับแต่ง เปลี่ยนอุปกรณ์เสริม หรือจัดเก็บเครื่องมือไฟฟ้า
• การใช้และการดูแลแบตเตอรี่: ชาร์จแบตเตอรี่ด้วยที่ชาร์จที่ผู้ผลิตกำหนดเท่านั้น ห้ามใช้แบตเตอรี่แพ็คกับเครื่องมือไฟฟ้าอื่นๆ

3. สินค้าหมดview

Familiarize yourself with the components of your CRAFTSMAN V20 Cordless Hammer Drill.

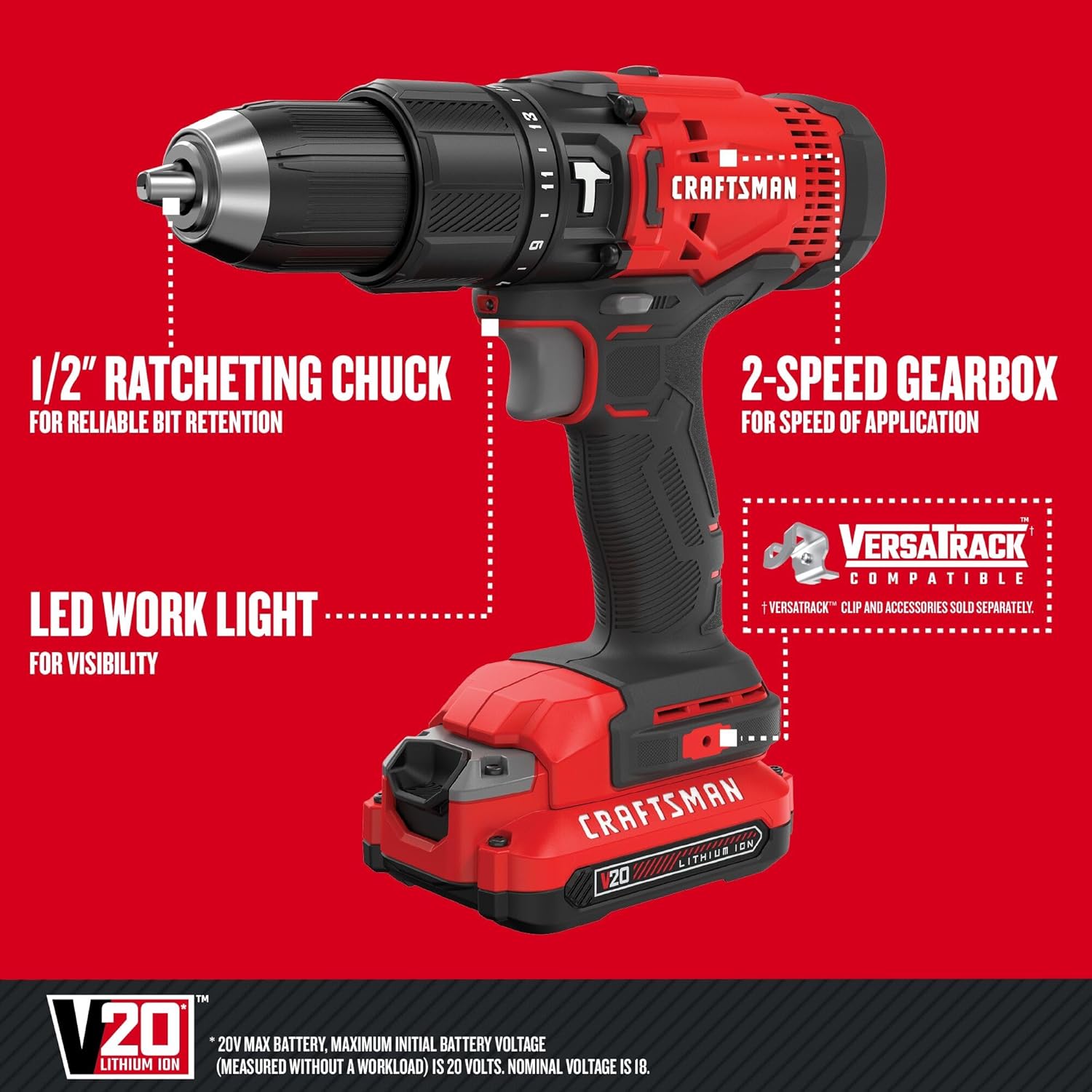

รูปที่ 1: เกินview of the CRAFTSMAN V20 Cordless Hammer Drill, highlighting the 1/2-inch ratcheting chuck, 2-speed gearbox, and LED work light.

รูปที่ 2: The CRAFTSMAN V20 Cordless Hammer Drill with the V20 2Ah Lithium Ion battery attached.

ส่วนประกอบที่สำคัญ ได้แก่:

• หัวจับแบบเฟืองขนาด 1/2 นิ้ว: For secure bit retention and easy bit changes.
• เกียร์ 2 สปีด: Allows selection between low speed (0-350 RPM) for high torque applications and high speed (0-1500 RPM) for faster drilling.
• ไฟ LED ทำงาน: Illuminates the work surface for improved visibility in dimly lit areas.
• ตัวเลือกโหมด: Switch between drilling and hammer drilling modes.
• ทริกเกอร์ความเร็วตัวแปร: ช่วยควบคุมความเร็วในการเจาะ
• V20 Lithium Ion Battery: ให้พลังงานแบบไร้สายแก่เครื่องมือ

4. การตั้งค่า

4.1. การชาร์จแบตเตอรี่

The CRAFTSMAN V20 Cordless Hammer Drill comes with one V20 2Ah Lithium Ion battery and a V20 charger. Ensure the battery is fully charged before first use.

1. เชื่อมต่อเครื่องชาร์จเข้ากับเต้ารับไฟฟ้ามาตรฐาน
2. เลื่อนชุดแบตเตอรี่เข้าไปบนเครื่องชาร์จจนกระทั่งล็อคเข้าที่
3. Monitor the charger's indicator lights for charging status. Refer to the charger's specific manual for detailed light indications.
4. เมื่อชาร์จเสร็จแล้ว ให้ถอดชุดแบตเตอรี่ออกจากเครื่องชาร์จ

4.2 การติดตั้งและการถอดชุดแบตเตอรี่

• การติดตั้ง: จัดวางชุดแบตเตอรี่ให้ตรงกับช่องใส่แบตเตอรี่ของเครื่องมือ แล้วเลื่อนเข้าไปจนล็อคสนิท
• การลบออก: กดปุ่มปลดแบตเตอรี่ (โดยปกติจะอยู่บนชุดแบตเตอรี่) และเลื่อนแบตเตอรี่ออกจากเครื่องมือ

4.3. การติดตั้งและการถอดดอกสว่าน

The drill features a 1/2-inch keyless ratcheting chuck for easy bit changes.

รูปที่ 3: รายละเอียด view of the 1/2-inch keyless ratcheting chuck.

1. Ensure the battery pack is removed from the drill before changing bits.
2. Grasp the rear half of the chuck and rotate the front half counter-clockwise until the chuck jaws are open wide enough to insert the bit.
3. ใส่ดอกสว่านเข้าไปในหัวจับจนสุด
4. Rotate the front half of the chuck clockwise to tighten the jaws securely around the bit. The ratcheting mechanism will click as it tightens.
5. หากต้องการถอดชิ้นส่วน ให้ทำขั้นตอนการขันให้แน่นย้อนกลับ

5. คู่มือการใช้งาน

5.1. การเปิด/ปิดเครื่องและการควบคุมความเร็ว

The drill is activated by pressing the variable speed trigger. The speed increases as the trigger is pressed further.

รูปที่ 4: Operating the drill, demonstrating the 2-speed gearbox for various applications.

• ปุ่มเดินหน้า/ถอยหลัง: Located above the trigger, this button controls the direction of rotation. Push it left for forward (drilling) and right for reverse (removing screws). Center position locks the trigger.
• เกียร์ 2 สปีด: A switch on top of the drill allows you to select between two speed ranges:
  • ความเร็ว 1 (0-350 รอบต่อนาที): เหมาะสำหรับงานที่ต้องการแรงบิดสูง เช่น การขันยึดขนาดใหญ่ หรือการเจาะรูขนาดใหญ่
  • ความเร็ว 2 (0-1500 รอบต่อนาที): เพื่อการเจาะที่รวดเร็วขึ้นและสำหรับสกรูขนาดเล็ก

5.2. การเลือกโหมด

The mode selector ring, located behind the chuck, allows you to choose between drilling and hammer drilling functions.

รูปที่ 5: The mode selector ring set to hammer drill mode, indicated by the hammer icon.

• โหมดการเจาะ (ไอคอนการเจาะ): ใช้สำหรับเจาะไม้ โลหะ พลาสติก และขันสกรู
• โหมดสว่านค้อน (ไอคอนค้อน): For drilling into masonry, concrete, and brick. This mode engages a hammering action in addition to rotation, providing 25,500 BPM (Blows Per Minute).

5.3. ไฟ LED ทำงาน

The integrated LED work light automatically activates when the trigger is pressed, illuminating the work area for improved visibility.

รูปที่ 6: The LED work light providing illumination during a drilling task.

6. การบำรุงรักษา

การบำรุงรักษาตามปกติจะช่วยให้เครื่องมือของคุณมีประสิทธิภาพสูงสุดและยืดอายุการใช้งาน

• การทำความสะอาด: รักษาช่องระบายอากาศของเครื่องมือให้สะอาดเพื่อป้องกันความร้อนสูงเกินไป ใช้ผ้านุ่มๆamp ผ้าสำหรับทำความสะอาดภายนอก ห้ามใช้สารเคมีรุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
• การดูแลแบตเตอรี่ เก็บแบตเตอรี่ไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำเกินไป ไม่ควรเก็บแบตเตอรี่ที่หมดประจุไว้เป็นเวลานาน
• การตรวจสอบ: Periodically inspect the chuck, power cord (if applicable to charger), and housing for damage. Replace damaged parts immediately.
• พื้นที่จัดเก็บ: Store the drill and battery in a secure, dry location out of reach of children.

7 การแก้ไขปัญหา

This section addresses common issues you might encounter with your CRAFTSMAN V20 Cordless Hammer Drill.

If you encounter issues not covered here, please contact CRAFTSMAN customer support.

8. ข้อมูลจำเพาะ

9. การรับประกันและการสนับสนุน

For warranty information, service, or technical support, please refer to the official CRAFTSMAN webหรือติดต่อฝ่ายบริการลูกค้า เก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อ

ฝ่ายบริการลูกค้าของ CRAFTSMAN: Visit CRAFTSMAN Support
