Retevis RT81 Waterproof DMR Radios User Manual

1. บทนำ

This manual provides comprehensive instructions for the safe and efficient operation of your Retevis RT81 Waterproof DMR Radios. The RT81 is a high-power, IP67-rated digital mobile radio designed for robust and reliable two-way communication in demanding environments such as construction sites and manufacturing facilities.

คุณสมบัติหลัก:

• IP67 กันน้ำและกันฝุ่น: Withstands immersion in 1 meter of water for up to 30 minutes.
• ความเข้ากันได้ระหว่างระบบดิจิทัลและอนาล็อก: Supports both digital (DMR) and traditional analog signals.
• กำลังขับสูง: Provides strong signal penetration and long-distance communication.
• แบตเตอรี่ลิเธียม 2200mAh: Offers extended operating time, up to 12 hours in high power state.
• ฟังก์ชั่น VOX: Enables hands-free operation via voice activation.
• Group Call & Dual Time Slot: Facilitates efficient communication with one-to-one, one-to-many, and many-to-many call options, utilizing two separate channels within one frequency.
• โครงสร้างทนทาน: Built for heavy-duty use in challenging conditions.

อะไรอยู่ในกล่อง:

• วิทยุสื่อสาร Retevis RT81 จำนวน 4 เครื่อง
• แบตเตอรี่ลิเธียมไอออน 4 x 2200mAh
• 4 x เข็มขัดคลิป
• สายคล้องมือ 4 เส้น
• แท่นชาร์จ 4 อัน
• 4 x อะแดปเตอร์ไฟฟ้า
• 4 x Microphones (Speaker Mics)
• 1 x คู่มือผู้ใช้

Image: Contents of the Retevis RT81 package, showing four radios, speaker microphones, and charging equipment.

2. การตั้งค่า

2.1 การติดตั้งแบตเตอรี่

1. ตรวจสอบให้แน่ใจว่าวิทยุปิดอยู่
2. จัดชุดแบตเตอรี่ให้ตรงกับร่องที่ด้านหลังวิทยุ
3. เลื่อนชุดแบตเตอรี่ขึ้นจนกระทั่งล็อคเข้าที่อย่างแน่นหนา
4. ในการถอดออก ให้กดสลักปลดแบตเตอรี่ (ถ้ามี) แล้วเลื่อนแบตเตอรี่ลง

ภาพ: รายละเอียด view of the RT81 battery and its compartment, illustrating how to attach the battery.

2.2 การติดเสาอากาศ

1. ขันเสาอากาศตามเข็มนาฬิกาเข้ากับขั้วต่อที่ด้านบนของวิทยุจนแน่นพอดี อย่าขันแน่นเกินไป

Image: Close-up of the radio's top, highlighting the antenna connection point and other physical features.

2.3 การชาร์จแบตเตอรี่

1. Insert the radio (with battery attached) into the charging dock.
2. เชื่อมต่ออะแดปเตอร์ไฟฟ้ากับแท่นชาร์จและเสียบเข้ากับเต้ารับไฟฟ้า
3. ไฟแสดงสถานะการชาร์จจะสว่างขึ้น (โดยทั่วไปเป็นสีแดง) ในระหว่างการชาร์จ และจะเปลี่ยนสี (โดยทั่วไปเป็นสีเขียว) เมื่อชาร์จเต็มแล้ว

Image: Visual guide for charging the RT81 radio using its dedicated charging dock.

2.4 Attaching the Speaker Microphone

1. Open the rubber cover on the side of the radio to expose the accessory jack.
2. Carefully insert the speaker microphone's plug into the jack until it is fully seated.
3. Ensure the rotating clip on the microphone is securely fastened to your clothing or gear for convenient use.

3. คู่มือการใช้งาน

3.1 การเปิด/ปิดเครื่อง

• To power on, rotate the Power/Volume knob clockwise until you hear a click and the radio powers up.
• To power off, rotate the Power/Volume knob counter-clockwise until you hear a click and the radio shuts down.

3.2 การปรับระดับเสียง

• หมุนปุ่มเปิด/ปิดเครื่อง/ระดับเสียงตามเข็มนาฬิกาเพื่อเพิ่มระดับเสียง และทวนเข็มนาฬิกาเพื่อลดระดับเสียง

3.3 การเลือกช่องสัญญาณ

• Rotate the Channel Selector knob on top of the radio to select one of the 32 available channels.

3.4 การส่งและรับ

• To transmit, press and hold the Push-to-Talk (PTT) button on the side of the radio (or on the speaker mic). Speak clearly into the microphone.
• ปล่อยปุ่ม PTT เพื่อรับ

3.5 ฟังก์ชัน VOX (ส่งสัญญาณด้วยเสียง)

• ฟังก์ชัน VOX ช่วยให้สามารถสื่อสารแบบแฮนด์ฟรีได้ เมื่อเปิดใช้งาน วิทยุจะส่งสัญญาณโดยอัตโนมัติเมื่อตรวจจับเสียงของคุณได้
• Refer to the full programming software (CPS) for enabling and adjusting VOX sensitivity.

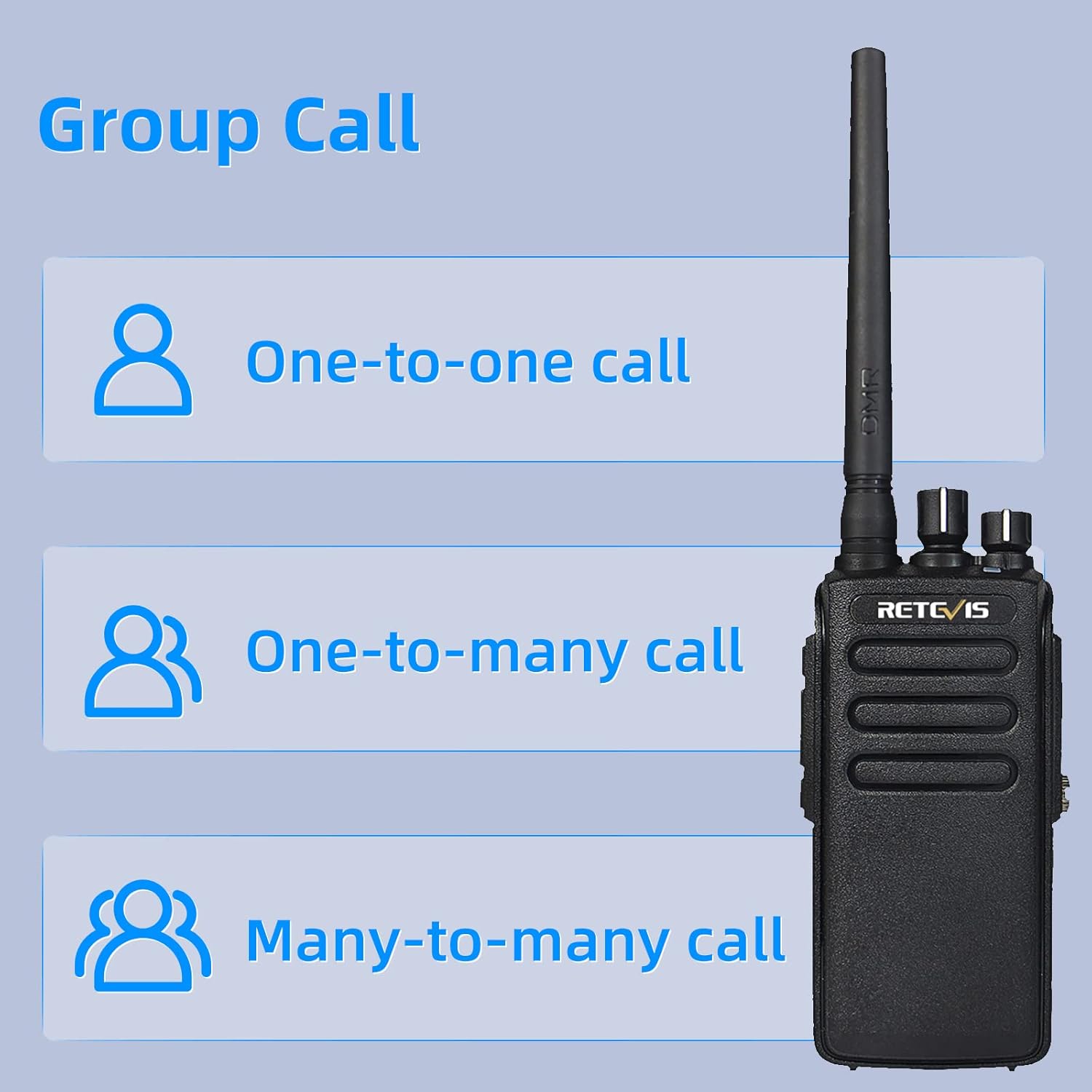

3.6 Group Call and Private Call

The RT81 supports various call types for flexible communication:

• One-to-one call: การสื่อสารโดยตรงระหว่างวิทยุสองเครื่องที่กำหนดไว้
• One-to-many call: Broadcasts to a defined group of radios.
• Many-to-many call: Allows all radios within a group to communicate with each other.

Image: Explanation of the RT81's group call capabilities, including private and broadcast communication modes.

3.7 Digital and Analog Modes

The RT81 is compatible with both analog and digital signals, allowing for seamless integration into existing radio systems or leveraging the benefits of digital communication.

Image: Illustration of the RT81's dual-mode capability, supporting both digital and analog radio signals.

4. การบำรุงรักษา

4.1 การทำความสะอาด

• เช็ดพื้นผิววิทยุด้วยผ้านุ่มๆamp ผ้า. อย่าใช้สารเคมีที่รุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
• Ensure the accessory jack cover is properly sealed after use to maintain waterproof integrity.

4.2 Waterproof Care (IP67 Rating)

The RT81 is rated IP67, meaning it is fully dustproof and can withstand immersion in 1 meter of water for up to 30 minutes.

• Always ensure the battery is correctly installed and the accessory port cover is firmly closed before exposing the radio to water or dust.
• หลังจากสัมผัสกับน้ำเค็มแล้ว ให้ล้างวิทยุด้วยน้ำจืดและเช็ดให้แห้งสนิท
• ห้ามถอดชิ้นส่วนวิทยุ เพราะจะทำให้คุณสมบัติกันน้ำของวิทยุเสียไป

Image: The RT81 radio submerged in water, visually confirming its IP67 waterproof rating.

4.3 การดูแลแบตเตอรี่

• ชาร์จแบตเตอรี่ให้เต็มก่อนใช้งานครั้งแรก
• หลีกเลี่ยงการชาร์จมากเกินไปหรือทำให้แบตเตอรี่หมดเพื่อยืดอายุการใช้งาน
• เก็บแบตเตอรี่ไว้ในที่เย็นและแห้งเมื่อไม่ได้ใช้งาน
• The radio features a low battery warning to alert you when charging is needed.

Image: Visual representation of the 2200mAh battery and its associated power management features.

5 การแก้ไขปัญหา

Image: Important note regarding compatibility with other radio brands and how to address it.

6. ข้อมูลจำเพาะ

7. การรับประกันและการสนับสนุน

7.1 ข้อมูลการรับประกัน

Retevis ให้บริการ รับประกัน 2 ปี สำหรับตัวเครื่องวิทยุและ รับประกัน 1 ปี สำหรับอุปกรณ์เสริมต่างๆ นอกจากนี้ยังมีนโยบายคืนสินค้าโดยไม่ต้องระบุเหตุผลภายใน 30 วันอีกด้วย

นอกเหนือจากระยะเวลารับประกันแล้ว ยังมีบริการบำรุงรักษาให้เลือกใช้ โดยผู้ซื้อต้องรับผิดชอบค่าใช้จ่ายที่เกี่ยวข้อง

7.2 การสนับสนุนลูกค้า

For any inquiries, technical assistance, or warranty claims, please contact Retevis customer support via Amazon mail. They aim to reply within 12 hours.

You can also visit the official Retevis store on Amazon for more information and products: ร้านค้า Retevis บน Amazon.
