Yanzeo R12 PDA UHF RFID Reader Instruction Manual

1. บทนำ

The Yanzeo R12 is a versatile handheld terminal designed for efficient data collection. It integrates barcode recognition, RFID radio frequency identification technology, and supports both 1D and 2D barcodes, as well as 915MHz UHF tags. This device utilizes Bluetooth for communication, offering low power consumption and extended standby times. This manual provides essential information for setting up, operating, maintaining, and troubleshooting your R12 device.

2. สินค้าหมดview

The R12 handheld terminal is engineered for portability and ease of use. It features a robust design suitable for various environments and includes a built-in mobile phone holder for enhanced usability, allowing you to combine your smartphone with the scanner for a complete mobile data solution.

รูปที่ 2.1 : ด้านหน้า view of the Yanzeo R12 PDA UHF RFID Reader. This image shows the device's scanning window and ergonomic grip.

รูปที่ 2.2: ย้อนกลับ view of the Yanzeo R12 PDA UHF RFID Reader. This image highlights the rear casinจีและการออกแบบ

คุณสมบัติหลัก:

• เวลาสแตนด์บายนาน: Equipped with a 3500mAh large-capacity battery, providing up to 8 hours of normal operation and an ultra-long standby time of up to 1 year.
• ระยะการสื่อสารที่ขยายออกไป: Offers stable Bluetooth communication up to 10 meters. For wireless 2.4G outdoor communication, the range extends up to 150 meters.
• Integrated Mobile Phone Holder: Features a built-in holder to securely attach your smartphone, enhancing convenience and operational efficiency.
• การชาร์จโดยตรง: The device can be directly charged using a standard mobile phone charging plug.
• ความเข้ากันได้ในวงกว้าง: Compatible with Windows, iOS, Android, and other devices that support Bluetooth communication.

3. การตั้งค่า

3.1 การติดตั้งและการชาร์จแบตเตอรี่

The R12 comes with a pre-installed lithium polymer battery. Before initial use, ensure the device is fully charged.

1. Locate the charging port, typically at the bottom of the handle.
2. Connect a compatible mobile phone charging plug to the device.
3. Allow approximately 8 hours for a full charge. The indicator lights will show charging status.

รูปที่ 3.1: ด้านล่าง view of the device, illustrating the charging port location.

3.2 การเชื่อมต่อสมาร์ทโฟน

The R12 features an adjustable holder to secure your smartphone, transforming it into a complete data collection unit.

1. Gently extend the adjustable clamps of the phone holder.
2. Carefully place your smartphone into the holder, ensuring it is securely gripped by the clamps.
3. Adjust the holder to ensure the phone is stable and does not obstruct the scanner's operation or your view ของหน้าจอ

รูปที่ 3.2: ด้านข้าง view of the R12 with a smartphone attached, demonstrating the phone holder in use.

3.3 การจับคู่บลูทูธ

To transmit data, the R12 must be paired with a compatible device (smartphone, tablet, or computer) via Bluetooth.

1. Ensure the R12 is powered on. The Bluetooth indicator light (often blue) will blink, indicating it is in pairing mode.
2. On your receiving device (e.g., smartphone), navigate to the Bluetooth settings.
3. ค้นหา available devices. The R12 should appear in the list (e.g., 'Yanzeo R12' or similar).
4. Select the R12 to initiate pairing. Follow any on-screen prompts to complete the connection.
5. Once successfully paired, the Bluetooth indicator light on the R12 will become solid.

Figure 3.3: Indicator lights on the R12, showing the Bluetooth status light.

4. คู่มือการใช้งาน

4.1 Scanning Barcodes and RFID Tags

The R12 can scan 1D/2D barcodes and 915MHz UHF RFID tags.

1. Ensure the device is powered on and successfully paired with your receiving device.
2. Point the scanning window of the R12 towards the barcode or RFID tag.
3. Press the trigger button located on the handle to activate the scanner.
4. A successful scan is typically indicated by an audible beep and/or a visual confirmation light.
5. The scanned data (e.g., EPC number for UHF tags) will be directly uploaded to the receiving device via Bluetooth, appearing in any active text input field or compatible application.

Figure 4.1: User holding the R12 with a smartphone, demonstrating the scanning posture.

Figure 4.2: Close-up of the trigger button, used to initiate scanning.

4.2 การส่งข้อมูล

The R12 transmits scanned data directly to your paired device via Bluetooth. This functions similarly to a Bluetooth keyboard, where scanned data is input directly into the active application or text field on the receiving device.

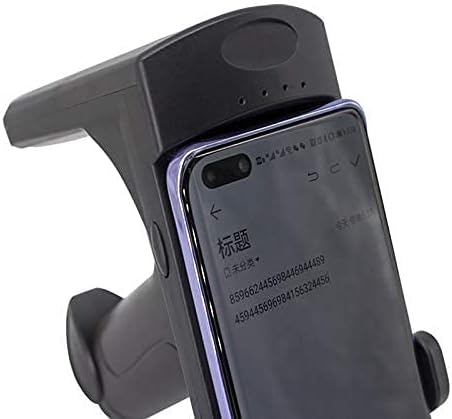

Figure 4.3: The R12 with a smartphone displaying scanned data, illustrating successful data transmission.

5. การบำรุงรักษา

5.1 การทำความสะอาด

To ensure optimal performance and longevity, keep the R12 clean.

• ใช้ผ้าแห้งนุ่มๆ ที่ไม่มีขนเช็ดทำความสะอาดภายนอกของอุปกรณ์
• สำหรับสิ่งสกปรกฝังแน่น ให้เช็ดออกเล็กน้อยampชุบผ้าด้วยน้ำหรือน้ำยาทำความสะอาดอ่อนๆ ที่ไม่ทำให้เกิดรอยขีดข่วน
• ห้ามใช้สารเคมีรุนแรง ตัวทำละลาย หรือวัสดุที่มีฤทธิ์กัดกร่อน เนื่องจากอาจทำให้เครื่องเสียหายได้
• Ensure no liquid enters the scanning window or charging port.

5.2 การดูแลแบตเตอรี่

Proper battery care extends the life of your device.

• หลีกเลี่ยงการปล่อยแบตเตอรี่จนหมดบ่อยครั้ง
• เก็บอุปกรณ์ไว้ในที่แห้งและเย็นเมื่อไม่ได้ใช้งานเป็นเวลานาน
• If storing for a long time, charge the battery to approximately 50% to prevent deep discharge.

6 การแก้ไขปัญหา

6.1 อุปกรณ์ไม่เปิดเครื่อง

• ตรวจสอบแบตเตอรี่: ตรวจสอบให้แน่ใจว่าแบตเตอรี่ชาร์จเต็มแล้ว เสียบอุปกรณ์เข้ากับที่ชาร์จและรอสักครู่ก่อนที่จะลองเปิดเครื่องอีกครั้ง
• สายชาร์จ/อะแดปเตอร์: Verify that the charging cable and adapter are functional. Try a different cable or adapter if available.

6.2 ปัญหาการจับคู่บลูทูธ

• Ensure Device is On: Confirm the R12 is powered on and its Bluetooth indicator light is blinking.
• Receiving Device Bluetooth: Make sure Bluetooth is enabled on your smartphone, tablet, or computer.
• ลืมอุปกรณ์: If previously paired, try 'forgetting' or 'unpairing' the R12 from your receiving device's Bluetooth settings, then attempt to pair again.
• ความใกล้ชิด: Ensure the R12 and the receiving device are within the 10-meter Bluetooth range.
• การรบกวน: ย้ายออกห่างจากอุปกรณ์ไร้สายอื่นๆ ที่อาจก่อให้เกิดการรบกวน

6.3 ปัญหาการสแกน

• Target Alignment: Ensure the scanner is properly aimed at the barcode or RFID tag.
• ระยะทาง: Adjust the distance between the scanner and the target.
• ความเสียหาย: Check if the barcode or tag is damaged or obscured.
• ความเข้ากันได้ของซอฟต์แวร์: While the R12 acts as a Bluetooth input device, specific software applications may be required for advanced data management or integration. Ensure your application is configured to receive input from a Bluetooth scanner.

7. ข้อมูลจำเพาะ

8. การรับประกันและการสนับสนุน

For warranty information, technical support, or service inquiries, please contact Yanzeo customer support directly. Refer to the product packaging or the official Yanzeo website for contact details. Please have your model number (R12) and ASIN (B08PVDJQ1N) available when contacting support.
