RUIZHI Lipo 80W 6A Professional Balance Charger User Manual

การแนะนำ

This manual provides detailed instructions for the safe and efficient operation of your RUIZHI Lipo 80W 6A Professional Balance Charger. This high-performance microprocessor-controlled charger is designed to charge and discharge a wide variety of batteries, including LiPo/Li-Ion/Life (1-6S), NiMH/NiCd (1-15S), and Pb (2-20V) batteries. Please read this manual thoroughly before use to ensure proper functionality and safety.

Figure 1: RUIZHI Lipo 80W 6A Professional Balance Charger (Blue model)

ข้อมูลด้านความปลอดภัย

Always prioritize safety when operating this charger. Failure to follow these guidelines can result in property damage, injury, or fire.

• อย่าทิ้งเครื่องชาร์จไว้โดยไม่มีใครดูแล while it is connected to a power source or charging/discharging a battery.
• Ensure the charger is placed on a heat-resistant, non-flammable, and non-conductive surface.
• Do not charge batteries near flammable materials หรือในแสงแดดโดยตรง
• Verify battery type and cell count settings match the battery being charged. Incorrect settings can cause severe damage or fire.
• Avoid reverse polarity connections. Always double-check the positive and negative terminals before connecting.
• อย่าพยายามชาร์จแบตเตอรี่ที่เสียหายหรือบวม.
• Keep the charger away from moisture, dust, and extreme temperatures.
• ใช้เฉพาะอะแดปเตอร์จ่ายไฟและสายเคเบิลที่ให้มาเท่านั้น
• อุปกรณ์นี้ไม่ใช่ของเล่น เก็บให้พ้นมือเด็ก

Figure 2: Always ensure correct battery connections and avoid charging damaged batteries.

สินค้าเกินview

The RUIZHI B6 charger features a robust design with an intuitive interface for managing various battery types. Below is an overview of its components and ports.

เนื้อหาแพ็คเกจ

• RUIZHI Lipo 80W 6A Professional Balance Charger
• อะแดปเตอร์ไฟฟ้ากระแสสลับ/กระแสตรง
• สายไฟ AC
• Set of various battery connection cables

Figure 3: Included components: charger, power adapter, AC cable, and various battery cables.

เค้าโครงอุปกรณ์และพอร์ต

Familiarize yourself with the charger's display, buttons, and connection ports.

รูปที่ 4: แผงด้านหน้าพร้อมจอแสดงผล LCD และปุ่มควบคุม

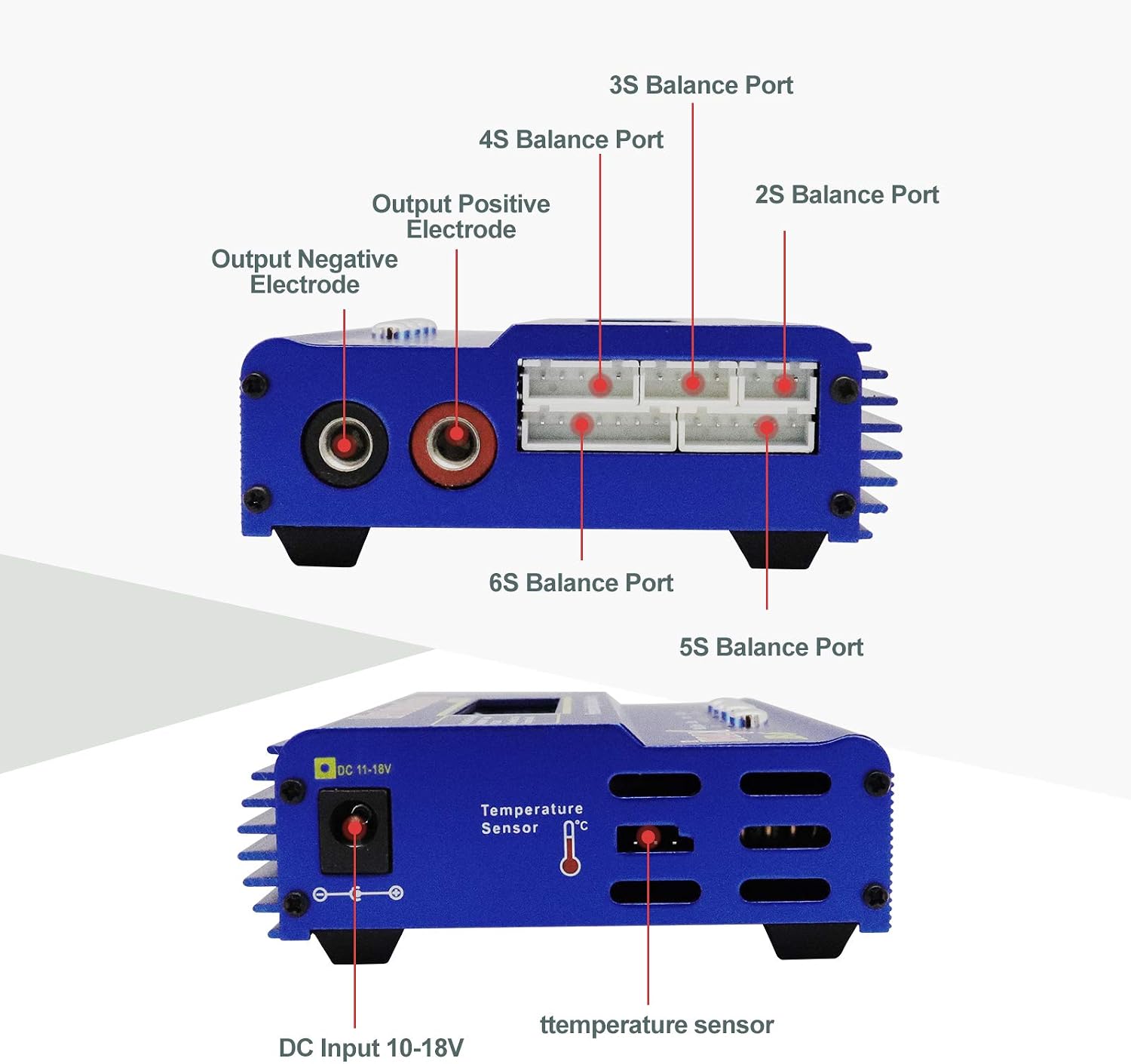

รูปที่ 5: ด้านข้าง view displaying output terminals, balance ports (2S-6S), and DC input (10-18V).

• จอแสดงผล LCD: Shows charging status, battery type, voltage กระแส และพารามิเตอร์อื่นๆ
• ปุ่มควบคุม: "Batt.Type/Stop", "Dec.", "Inc.", "Start/Enter" for navigation and setting adjustments.
• ขั้วเอาท์พุท: Red (+) and Black (-) connectors for main battery connection.
• Balance Ports: Dedicated ports for 2S, 3S, 4S, 5S, and 6S LiPo/Li-Ion/Life batteries for balanced charging.
• อินพุต DC (10-18V): Power input for the charger.
• พอร์ตเซ็นเซอร์วัดอุณหภูมิ: For connecting an optional temperature sensor.

การตั้งค่า

Follow these steps to set up your RUIZHI B6 charger for the first time.

1. เชื่อมต่อพลังงาน: Connect the AC power cable to the AC/DC power adapter, then plug the adapter into a wall outlet. Connect the DC output plug of the adapter to the DC Input port (10-18V) on the side of the RUIZHI B6 charger.
2. เปิดเครื่อง: The charger's LCD display should light up, indicating it is powered on and ready for operation.
3. เตรียมแบตเตอรี่: Ensure your battery is in good condition and free from any physical damage.
4. เชื่อมต่อแบตเตอรี่:
   • For LiPo/Li-Ion/Life batteries, connect the main battery lead to the charger's output terminals (red to red, black to black). Then, connect the battery's balance lead to the appropriate balance port on the side of the charger (e.g., 3S port for a 3-cell battery).
   • For NiMH/NiCd or Pb batteries, only connect the main battery lead to the charger's output terminals.

Figure 6: Charger connected to different battery types (LiPo, LiFe, NiMH/NiCd, Li-ion, PB).

คำแนะนำการใช้งาน

This section details how to operate your RUIZHI B6 charger for various functions.

ขั้นตอนการทำงานขั้นพื้นฐาน

1. เลือกประเภทแบตเตอรี่: กด "Batt.Type/Stop" button to cycle through the main menu options. Select the desired battery type (e.g., LiPo, NiMH, Pb).
2. Access User Settings: Once the battery type is selected, press the "เริ่ม/เข้าสู่" button twice to enter the parameter settings for that battery type.
3. ปรับพารามิเตอร์: ใช้ "ธ.ค." และ "อิงค์" buttons to adjust parameters such as charge current (Amps) and cell count (for Lithium batteries).
4. Confirm and Start: After setting the parameters, hold the "เริ่ม/เข้าสู่" button for approximately 2 seconds. The charger will perform a battery check. Once confirmed, press "เริ่ม/เข้าสู่" again to begin the charging or discharging process.
5. หยุดการทำงาน: To stop any ongoing process, press the "Batt.Type/Stop" ปุ่ม.

Charging Specific Battery Types

• LiPo/Li-Ion/Life Batteries:
  • Select "LiPo BATT", "Li-Ion BATT", or "LiFe BATT".
  • Choose between "Balance Charge", "Fast Charge", "Storage", or "Discharge". "Balance Charge" is recommended for optimal battery life and safety.
  • Set the charge current (A) and cell count (S) to match your battery's specifications.
  • Confirm and start.
• NiMH/NiCd Batteries:
  • Select "NiMH BATT" or "NiCd BATT".
  • Choose between "Charge", "Auto Charge", "Discharge", "Re-Peak", or "Cycle".
  • Set the charge current (A) and confirm.
• Pb (Lead Acid) Batteries:
  • Select "PB BATT".
  • Choose between "Charge" or "Discharge".
  • Set the charge current (A) and voltage (V) to match your battery.

วิดีโอการสอน

For visual guidance on operating the charger, please refer to the following official instructional videos:

การซ่อมบำรุง

Proper maintenance ensures the longevity and reliable performance of your charger.

• การทำความสะอาด: Regularly wipe the charger with a soft, dry cloth. Do not use abrasive cleaners or solvents.
• พื้นที่จัดเก็บ: เก็บเครื่องชาร์จไว้ในที่แห้งและเย็น หลีกเลี่ยงแสงแดดโดยตรงและอุณหภูมิที่สูงหรือต่ำมากเมื่อไม่ได้ใช้งาน
• การตรวจสอบสายเคเบิล: Periodically inspect all cables and connectors for signs of wear, damage, or corrosion. Replace any damaged components immediately.
• การระบายอากาศ : ตรวจสอบให้แน่ใจว่าช่องระบายอากาศของเครื่องชาร์จสะอาดและไม่มีสิ่งกีดขวางขณะใช้งาน เพื่อป้องกันความร้อนสูงเกินไป

การแก้ไขปัญหา

If you encounter issues with your RUIZHI B6 charger, refer to the following common problems and solutions.

Note: The charger does not have protection against reverse polarity. Always ensure correct positive and negative connections to avoid damage.

ข้อมูลจำเพาะ

Detailed technical specifications for the RUIZHI B6 Balance Charger.

การรับประกันและการสนับสนุน

RUIZHI products are designed for reliability and performance. For warranty information or technical support, please refer to the documentation included with your purchase or contact your retailer. Keep your proof of purchase for warranty claims.
