Beldray EH3351VDE

Beldray Arctic Dome Air Cooler User Manual

Model: EH3351VDE

1. ข้อมูลด้านความปลอดภัยที่สำคัญ

Please read this instruction manual carefully before using the appliance. Keep these instructions for future reference.

  • ต้องแน่ใจเสมอว่าปริมาตรtage indicated on the product corresponds to your mains voltage.
  • ห้ามจุ่มเครื่องใช้ไฟฟ้า ปลั๊ก หรือสายไฟลงในน้ำหรือของเหลวอื่นใด
  • Unplug the appliance from the mains when not in use, before cleaning, or before performing any maintenance.
  • เก็บอุปกรณ์ให้พ้นจากมือเด็ก
  • ห้ามใช้งานเครื่องใช้ไฟฟ้าในขณะที่สายไฟหรือปลั๊กชำรุด หรือหลังจากที่เครื่องใช้ไฟฟ้าทำงานผิดปกติหรือได้รับความเสียหายในลักษณะใดๆ
  • ตรวจสอบให้แน่ใจว่าได้วางเครื่องใช้ไฟฟ้าบนพื้นผิวที่มั่นคง เรียบ และทนความร้อน
  • ห้ามปิดกั้นช่องรับหรือช่องระบายอากาศ
  • Use only the accessories supplied or recommended by the manufacturer.

2. สินค้าหมดview

The Beldray Arctic Dome is a compact and portable evaporative air cooler designed to provide personal cooling and ambient lighting, along with an aromatherapy function.

ส่วนประกอบ:

  • Main Unit (Fan and Housing)
  • Integrated Cooling Rings (4 included)
  • Aroma Diffuser Box
  • Aroma Diffuser Pads (5 replacement pads included)
  • สายไฟ (ปลั๊กแบบยุโรป)
  • ปลั๊กท่อระบายน้ำ
Beldray Arctic Dome Air Cooler with blue and red light rings, showing airflow.

ภาพ: ด้านหน้า view of the Beldray Arctic Dome Air Cooler, highlighting its cooling function and LED light rings.

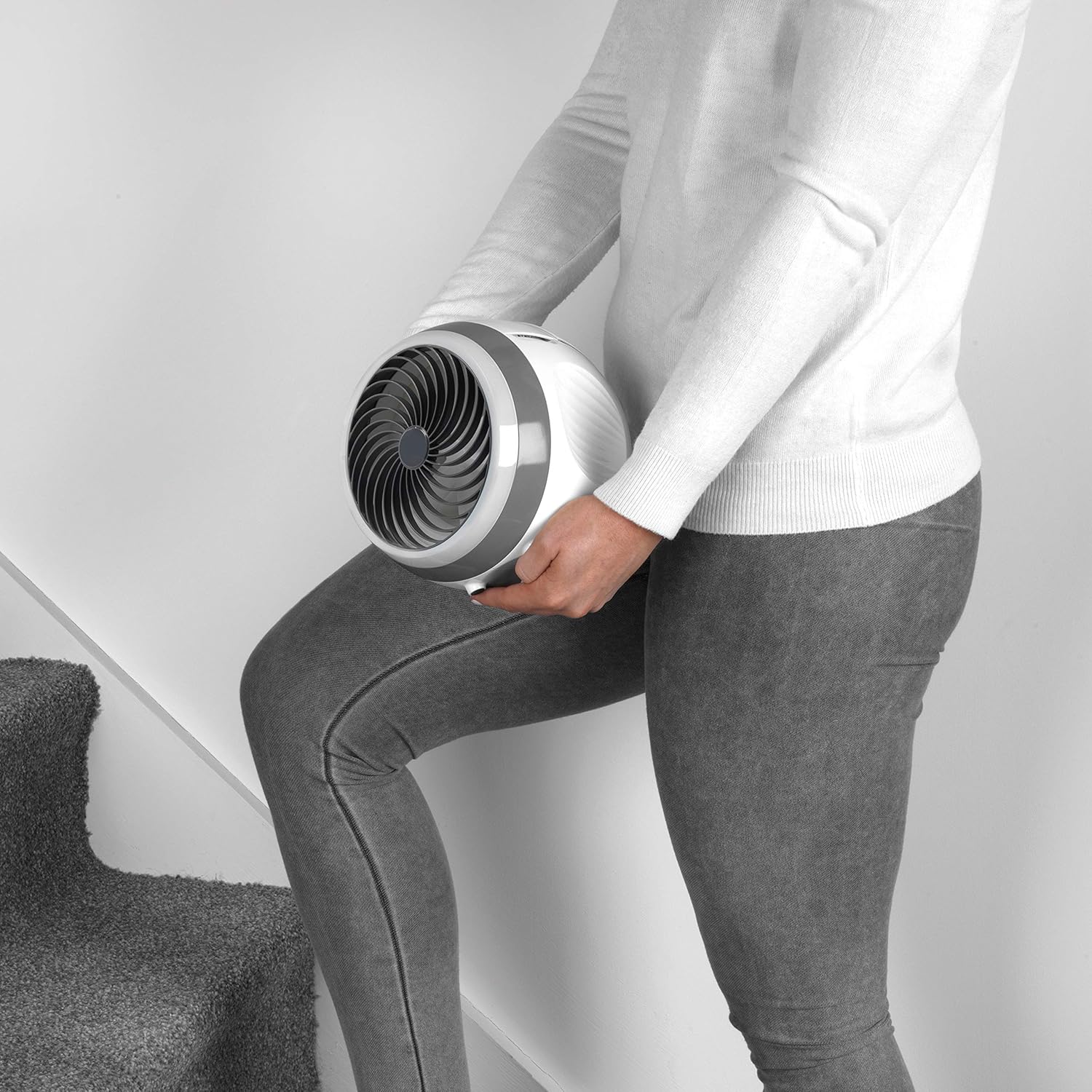

Person carrying the portable Beldray Arctic Dome Air Cooler up stairs.

Image: The portable design of the Beldray Arctic Dome, easily carried by hand.

3. การตั้งค่า

การเตรียมตัวเบื้องต้น:

  1. Unpack the Beldray Arctic Dome and all its components.
  2. วางเครื่องบนพื้นผิวเรียบและมั่นคง
  3. For enhanced cooling, place the integrated cooling rings in a freezer for at least 2-3 hours until completely frozen.

Inserting Cooling Rings:

  • Open the front grille of the unit.
  • Carefully insert two frozen cooling rings into the designated slots inside the unit.
  • ปิดกระจังหน้าให้สนิท

Aroma Function Setup:

  1. Locate the aroma diffuser box, typically found at the back or side of the unit.
  2. Open the aroma diffuser box and place one of the aroma diffuser pads inside.
  3. Add a few drops of your preferred essential oil (not included) onto the pad.
  4. Close the aroma diffuser box.

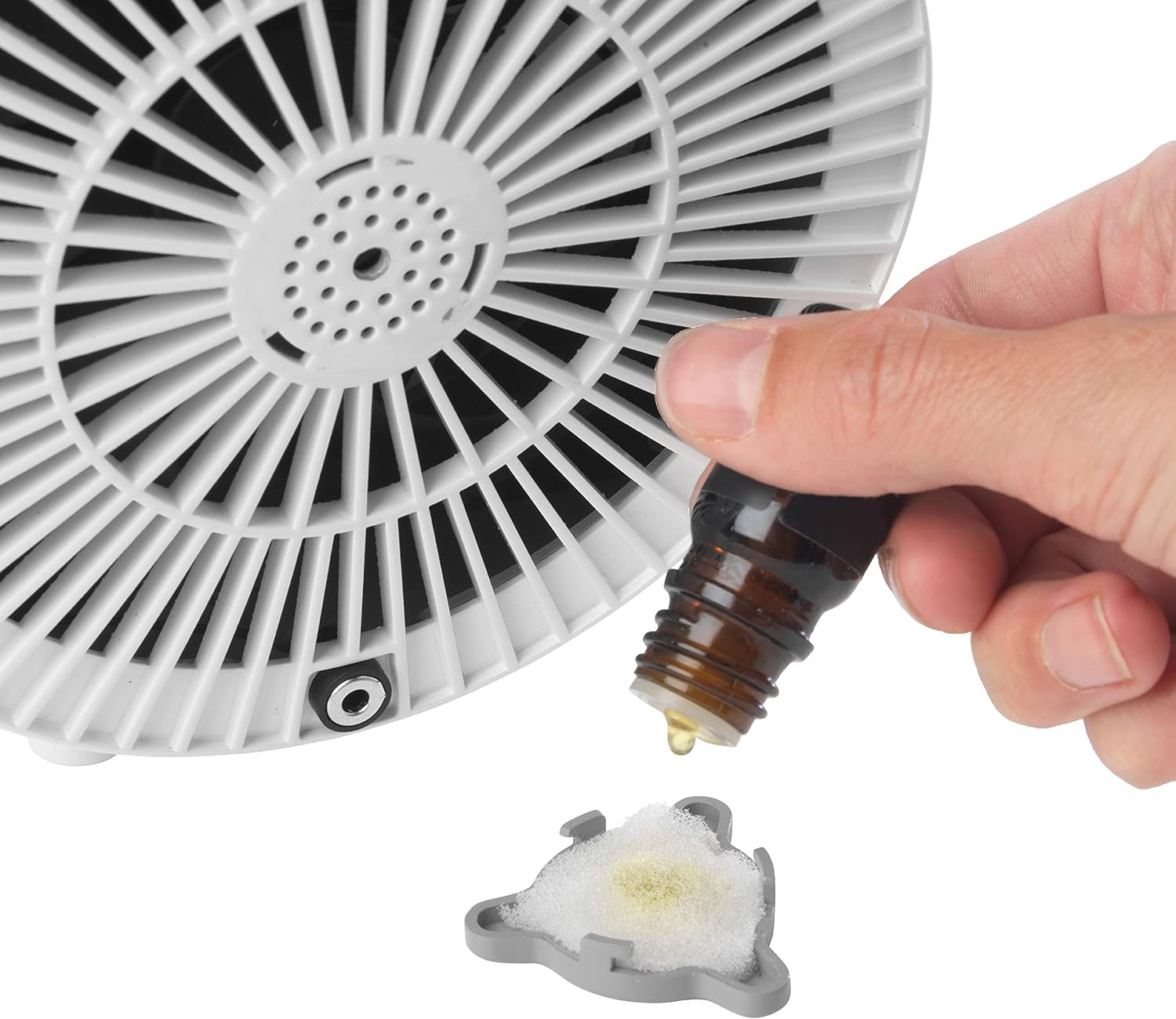

Hand adding essential oil drops to an aroma diffuser pad for the Beldray Arctic Dome.

Image: Demonstrating how to add essential oil to the aroma diffuser pad.

4. คู่มือการใช้งาน

เปิด/ปิดเครื่อง:

  • เสียบสายไฟเข้ากับเต้าเสียบไฟหลักที่เหมาะสม
  • กดปุ่ม ปุ่มเปิดปิด (ไอคอนปุ่มเปิดปิด) on the control panel to turn the unit on.
  • กดปุ่ม ปุ่มเปิดปิด อีกครั้งเพื่อปิดเครื่อง

การปรับความเร็วพัดลม:

  • กดปุ่ม ปุ่มปรับความเร็วพัดลม (ไอคอนปุ่มปรับความเร็วพัดลม) to cycle through the 3 available speed settings (Low, Medium, High).

การควบคุมไฟ LED:

  • กดปุ่ม ปุ่มไฟ (ไอคอนปุ่มไฟ) to switch between the two LED light options: Blue or Red.
  • Press the button again to turn the LED lights off.
Hand pressing a button on the Beldray Arctic Dome control panel, with a coffee cup nearby.

Image: User interacting with the control panel buttons of the air cooler.

Beldray Arctic Dome Air Cooler providing cooling to a sleeping couple on a bedside table.

Image: The air cooler in use on a bedside table, providing personal cooling.

5. การบำรุงรักษา

การทำความสะอาดหน่วย:

  • ควรถอดปลั๊กเครื่องทุกครั้งก่อนทำความสะอาด
  • เช็ดด้านนอกของตัวเครื่องด้วยผ้านุ่มdamp ผ้า ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
  • The front grille can be carefully removed for cleaning of the fan blades if necessary. Ensure it is reattached securely before use.

Draining Excess Water:

  • Over time, condensation may accumulate inside the unit, especially when using the frozen cooling rings.
  • Locate the drain plug at the bottom of the unit.
  • Place the unit over a sink or container and remove the drain plug to allow any accumulated water to empty.
  • Replace the drain plug firmly after draining.
ด้านล่าง view of the Beldray Arctic Dome Air Cooler showing the drain plug.

Image: The drain plug located at the bottom of the unit for water removal.

Replacing Aroma Pads:

  • When the aroma pad loses its scent or becomes dirty, replace it with a new one.
  • Open the aroma diffuser box, remove the old pad, and insert a new one.

6 การแก้ไขปัญหา

ปัญหาสาเหตุที่เป็นไปได้สารละลาย
เครื่องไม่เปิดไม่ได้เสียบปลั๊ก; ปลั๊กไฟขัดข้อง; ตัวเครื่องขัดข้องEnsure power cable is securely plugged in. Try a different power outlet. If problem persists, contact customer support.
ไม่มีผลในการระบายความร้อนCooling rings not frozen or not inserted correctly.Ensure cooling rings are fully frozen and correctly placed in the unit.
การไหลเวียนของอากาศอ่อนตั้งความเร็วพัดลมต่ำเกินไป หรือช่องลมเข้า/ออกถูกอุดตันIncrease fan speed. Ensure nothing is obstructing the air inlets or outlets.
ไฟ LED ไม่ทำงานฟังก์ชันไฟส่องสว่างไม่ได้เปิดใช้งานPress the Light Button to cycle through light options.
Water leakage from unit.Drain plug loose or missing; Excessive condensation.Ensure drain plug is securely in place. Drain excess water regularly.

7. ข้อมูลจำเพาะ

  • หมายเลขรุ่น: EH3351VDE
  • สี: สีขาว
  • ขนาดสินค้า : 17 x 17 x 17 ซม.
  • น้ำหนักสินค้า: 1 กิโลกรัม
  • เล่มที่tage: 1V (Note: This value seems unusually low, typically household appliances are 220-240V or 110-120V. Please refer to the product label for exact voltage.)
  • จำนวนการตั้งค่าความเร็ว: 3
  • พลังความเย็น: 10 วัตต์
  • คุณสมบัติพิเศษ: Arctic Dome, Personal Space Air Cooler, Integrated Ice Cooling Rings (4 included), LED Mood Lights (Blue or Red), Aroma Diffusion Function, Portable and Lightweight, Drain Plug, Includes 5 Replacement Aroma Diffusion Pads.

8. การรับประกันและการสนับสนุน

For warranty information, product registration, or technical support, please refer to the warranty card included with your purchase or visit the official Beldray website. Contact details for customer service are typically provided in the full product manual or on the manufacturer's webเว็บไซต์.
