1. บทนำ
This manual provides essential information for the proper installation, operation, and maintenance of your Klimaire KSIR036H218 3 Ton Light Commercial Floor/Ceiling Inverter Heat Pump System. Please read this manual thoroughly before using the unit and retain it for future reference. Proper understanding and adherence to these instructions will ensure optimal performance and longevity of your system.
2. ข้อมูลด้านความปลอดภัย
Important: Installation and service of this equipment must be performed by a licensed HVAC technician. Improper installation or service can result in electric shock, fire, property damage, personal injury, or death.
- ควรตัดการเชื่อมต่อไฟฟ้าจากเครื่องทุกครั้งก่อนดำเนินการบำรุงรักษาหรือบริการใดๆ
- ตรวจสอบให้แน่ใจว่ามีการต่อสายดินอย่างเหมาะสมเพื่อป้องกันไฟฟ้าช็อต
- อย่าพยายามซ่อมแซมหรือดัดแปลงเครื่องด้วยตัวเอง ติดต่อช่างเทคนิคบริการที่มีคุณสมบัติ
- ให้เด็กและสัตว์เลี้ยงอยู่ห่างจากเครื่องภายนอก
- Ensure adequate ventilation around the outdoor unit.
3. สินค้าหมดview
The Klimaire KSIR036H218 is a versatile 3-ton light commercial inverter heat pump system designed for efficient heating and cooling in various commercial environments. Its flexible design allows for floor, low-wall, or ceiling suspension mounting.
คุณสมบัติหลัก
- Inverter technology for energy efficiency and precise temperature control.
- Extremely quiet operation, suitable for heavy traffic and public areas.
- Flexible installation: ceiling, low wall, or floor mounting.
- Includes a wireless remote control for convenient operation.
- Multiple operating modes: Cooling, Heating, Fan, and Dehumidification.
- Advanced functions: 24-hour timer, sleep mode, auto restart, refrigerant leak detection.
- 3D airflow with auto swing louvers for even air distribution.
- Built-in base pan heater for reliable operation down to 5°F.
- Washable, reusable air filter for easy maintenance.
รวมส่วนประกอบ
- Indoor Floor/Ceiling Unit

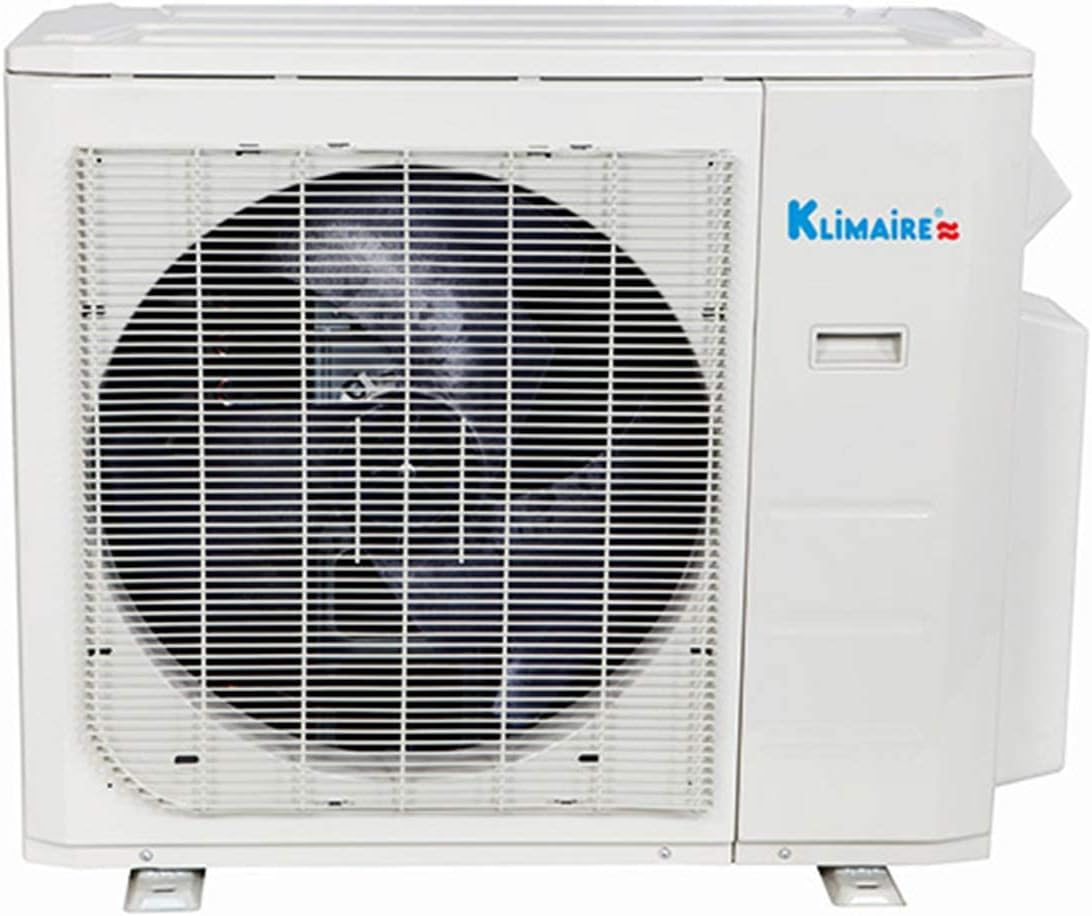

- ชุดคอนเดนเซอร์ภายนอก
- รีโมทคอนโทรลไร้สาย
- ฉากยึดผนัง
- 15-ft Installation Kit (refrigerant piping, electrical wiring, drain hose, insulation)
ภาพผลิตภัณฑ์
4. การตั้งค่าและการติดตั้ง
Warning: This system requires professional installation by a licensed HVAC technician. Attempting to install this unit without proper qualifications can void the warranty and lead to serious hazards.
- การเลือกไซต์: Choose an installation location that allows for proper airflow, drainage, and maintenance access for both indoor and outdoor units.
- การติดตั้งหน่วยภายใน: The indoor unit can be mounted on the ceiling, low on a wall, or directly on the floor. Ensure the mounting surface is strong enough to support the unit's weight.
- การจัดวางหน่วยภายนอก: The outdoor condenser is pre-charged with refrigerant for up to 25 feet of piping. It can be placed on a level ground surface or mounted to a wall using the provided wall brackets.
- ท่อสารทำความเย็น: Connect the pre-charged outdoor unit to the pre-vacuumed indoor unit using the provided installation kit. Ensure all connections are leak-free.
- การเชื่อมต่อไฟฟ้า: Connect the unit to a dedicated power supply according to local electrical codes. The system operates on 208-230V.
- การระบายน้ำ: Install the drain hose to ensure proper condensation removal from the indoor unit.
5. คู่มือการใช้งาน
Your Klimaire heat pump system is controlled via the included wireless remote control. Familiarize yourself with the remote's functions for optimal use.
ฟังก์ชั่นการควบคุมระยะไกล
- ปุ่มเปิด/ปิด: เปิดหรือปิดเครื่อง
- ปุ่มโหมด: Cycles through operating modes: Auto, Cool, Heat, Fan, Dry (Dehumidification).
- TEMP Buttons (Up/Down): ปรับการตั้งค่าอุณหภูมิที่ต้องการ
- ปุ่มพัดลม: เลือกความเร็วพัดลม (อัตโนมัติ, ต่ำ, ปานกลาง, สูง)
- ปุ่มสวิง: Activates or deactivates the automatic louver swing for even air distribution.
- ตั้งเวลาเปิด/ปิด: Sets the automatic on/off times for the unit.
- โหมดสลีป: Adjusts temperature settings automatically during sleep for comfort and energy saving.
- โหมดเทอร์โบ: Provides rapid cooling or heating for a short period.
โหมดการทำงาน
- โหมดทำความเย็น: Provides cooling to maintain the set temperature.
- โหมดการให้ความร้อน: Provides heating to maintain the set temperature, effective down to 5°F ambient temperature.
- โหมดพัดลม: หมุนเวียนอากาศโดยไม่ใช้ความร้อนหรือความเย็น
- Dry (Dehumidification) Mode: ช่วยลดความชื้นในห้อง
- โหมดอัตโนมัติ: The unit automatically selects the appropriate mode (Cool, Heat, or Fan) based on the room temperature and your set temperature.
รีสตาร์ทอัตโนมัติ: In case of a power interruption, the unit will automatically restart with the previous settings once power is restored.
6. การบำรุงรักษา
Regular maintenance ensures efficient operation and extends the lifespan of your heat pump system. Always disconnect power before performing maintenance.
- การทำความสะอาดตัวกรองอากาศ: The indoor unit features a washable, reusable air filter. Clean the filter every 2-4 weeks, or more frequently depending on usage and air quality. Remove the filter, wash it with mild detergent and water, rinse thoroughly, and allow it to dry completely before reinserting.
- Indoor Unit Cleaning: เช็ดทำความสะอาดภายนอกของตัวเครื่องภายในด้วยผ้าเนื้อนุ่มและแห้งamp ผ้า. อย่าใช้สารเคมีที่รุนแรงหรือน้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อน
- การทำความสะอาดยูนิตภายนอก: Periodically clear any debris (leaves, dirt) from around the outdoor condenser unit. Ensure the coils are clean and free of obstructions. A garden hose can be used to gently rinse the coils.
- การตรวจสอบอย่างมืออาชีพ: It is recommended to have a licensed HVAC technician perform an annual inspection and professional cleaning to ensure all components are functioning correctly and to check refrigerant levels.
7 การแก้ไขปัญหา
ก่อนติดต่อฝ่ายบริการกรุณาสอบถามview the following common issues and solutions. If the problem persists, contact a licensed HVAC technician.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เครื่องไม่เปิด | No power supply; Remote control batteries low; Circuit breaker tripped | Check power connection; Replace remote batteries; Reset circuit breaker |
| การทำความเย็น/ทำความร้อนไม่เพียงพอ | Dirty air filter; Blocked outdoor unit; Incorrect mode setting; Low refrigerant | Clean air filter; Clear obstructions from outdoor unit; Select correct mode; Contact technician for refrigerant check |
| เสียงที่ผิดปกติ | Loose parts; Fan obstruction; Refrigerant flow noise (normal) | Check for loose panels; Clear obstructions; Consult technician if noise is excessive or unusual |
| น้ำรั่วจากชุดภายในอาคาร | ท่อระบายน้ำอุดตัน การติดตั้งไม่ถูกต้อง | Check and clear drain hose; Contact technician for inspection |
8. ข้อมูลจำเพาะทางเทคนิค
Below are the key technical specifications for the Klimaire KSIR036H218 system.
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| ยี่ห้อ | คลิแมร์ |
| หมายเลขรุ่น | KSIR036H218 |
| ความจุ | 3 ตัน (36,000 บีทียู) |
| อัตราส่วนประสิทธิภาพพลังงานตามฤดูกาล (SEER) | 16.00 |
| ค่าประสิทธิภาพการทำความร้อนตามฤดูกาล (HSPF) | 10.00 - 10.50 |
| เล่มที่tage | 230 โวลต์ |
| ระดับเสียง (ชุดภายนอก) | 54 เดซิเบล |
| ประเภทการติดตั้ง | Split System (Floor/Ceiling) |
| คุณสมบัติพิเศษ | 5°F Low ambient Heating and Cooling operation, Adjustable airflow with wireless LED remote, Auto restart after power failure, Auto swing louvers, Timer Option |
| ส่วนประกอบที่รวมอยู่ | Indoor Floor/Ceiling Unit, Outdoor Condenser, Wall Bracket, 15-ft Installation Kit |
9. การรับประกันและการสนับสนุน
Your Klimaire heat pump system is backed by a manufacturer's warranty.
- การรับประกันคอมเพรสเซอร์: The system includes a 5-Year Compressor Manufacturer Warranty.
- การสนับสนุนทั่วไป: For warranty claims, technical assistance, or service inquiries, please contact Klimaire customer support or an authorized Klimaire service center. Ensure you have your model number (KSIR036H218) and proof of purchase available.
- บริการระดับมืออาชีพ: All service and repairs should be conducted by a licensed HVAC professional to maintain warranty validity and ensure safe operation.
