1. บทนำ
Thank you for choosing the Respekta CH 1259 IXCN Under-Cabinet Cooker Hood. This manual provides essential information for the safe and efficient installation, operation, and maintenance of your new appliance. Please read these instructions carefully before use and keep them for future reference.
This cooker hood is designed to effectively remove cooking fumes and odors from your kitchen, ensuring a fresh and clean environment. Its compact and slim design makes it ideal for under-cabinet installation, saving valuable kitchen space.
ภาพที่ 1.1: ด้านหน้า view of the Respekta CH 1259 IXCN cooker hood.
2. ข้อมูลด้านความปลอดภัย
ความปลอดภัยทั่วไป:
- ตรวจสอบให้แน่ใจว่าเครื่องใช้ไฟฟ้าได้รับการติดตั้งโดยช่างผู้ชำนาญการและเป็นไปตามข้อกำหนดของท้องถิ่น
- ควรตัดการเชื่อมต่อแหล่งจ่ายไฟทุกครั้งก่อนทำความสะอาดหรือดำเนินการบำรุงรักษา
- ห้ามจุดไฟใต้เครื่องดูดควัน
- Do not leave frying food unattended, as overheated oil can ignite.
- ห้ามระบายอากาศลงในปล่องควันที่ใช้สำหรับดูดควันจากเครื่องใช้ที่เผาไหม้แก๊สหรือเชื้อเพลิงอื่นๆ
- ต้องจัดให้มีการระบายอากาศที่เพียงพอเมื่อใช้เครื่องดูดควันพร้อมกับเครื่องใช้ไฟฟ้าที่ใช้แก๊สหรือเชื้อเพลิงอื่นๆ
- เครื่องใช้ไฟฟ้าตัวนี้ไม่ได้มีวัตถุประสงค์เพื่อให้บุคคล (รวมทั้งเด็ก) ที่มีความบกพร่องทางร่างกาย ทางประสาทสัมผัส หรือทางจิตใจ หรือขาดประสบการณ์และความรู้ ใช้งาน เว้นแต่จะมีการดูแลหรือคำแนะนำเกี่ยวกับการใช้เครื่องใช้ไฟฟ้าโดยบุคคลที่รับผิดชอบด้านความปลอดภัยของบุคคลดังกล่าว
- ควรมีผู้ดูแลเด็กเพื่อให้แน่ใจว่าไม่ได้เล่นกับเครื่องใช้ไฟฟ้าดังกล่าว
ความปลอดภัยทางไฟฟ้า:
- ตรวจสอบว่าแรงดันไฟหลักtage สอดคล้องกับปริมาตรtage ระบุไว้บนแผ่นป้ายแสดงคะแนนด้านในฝากระโปรง
- เครื่องใช้ไฟฟ้าจะต้องได้รับการต่อสายดินอย่างถูกต้อง
- อย่าดึงสายไฟเพื่อถอดปลั๊ก
3. ส่วนประกอบผลิตภัณฑ์
The Respekta CH 1259 IXCN cooker hood includes the main unit and essential accessories for operation.
- Cooker Hood Unit (Stainless Steel)
- Metal Grease Filters (MIZ 1259 IXCN)
- ไฟ LED
- Power Cable (135 cm)
- Raw Plug Connection for Exhaust Air (120 cm)
ภาพที่ 3.1: ด้านล่าง view showing the metal grease filters and LED lighting.
4. การตั้งค่าและการติดตั้ง
The Respekta CH 1259 IXCN cooker hood is designed for under-cabinet installation, offering a space-saving solution for your kitchen. Professional installation is recommended.
ขั้นตอนการติดตั้ง:
- การติดตั้ง: Securely mount the cooker hood under a kitchen cabinet. Ensure sufficient clearance above the cooking surface as per safety standards.
- การเชื่อมต่อไฟฟ้า: Connect the 135 cm power cable to a suitable power outlet. Ensure the voltage matches the appliance requirements (220V, 50Hz).
- ระบบระบายอากาศ : For exhaust air operation, connect the 120 cm raw plug connection to your existing ventilation ducting. Ensure the ducting is clear and properly sealed.
- Recirculation Mode (Optional): If using recirculation mode, ensure activated carbon filters (not included, sold separately) are installed to filter odors before returning air to the kitchen.
Image 4.1: The cooker hood in an under-cabinet installation, showing the extended glass panel.
Image 4.2: Key features including energy efficiency, German development, and 60 cm width.
5. คู่มือการใช้งาน
The cooker hood features user-friendly push-button controls for easy operation of its functions.
แผงควบคุม:
- ปุ่มเปิด/ปิด: Turns the hood on/off.
- ปุ่มเลือกความเร็ว: Choose from three power levels (Low, Medium, High) to adjust extraction intensity.
- ปุ่มไฟ: Activates or deactivates the LED lighting.
Image 5.1: Close-up of the push-button controls and LED light.
Image 5.2: Illustration of push-button controls and 1x2 Watt LED lighting for clear visibility of the cooking surface.
ระดับพลังงาน:
- Low (Niedrig): Suitable for light odors and simmering.
- Medium (Mittel): Ideal for moderate cooking fumes.
- High (Hoch): For strong odors and heavy cooking.
Image 5.3: Explanation of the three power levels and their corresponding air flow rates.
ระดับเสียง: The cooker hood operates with a noise level between 45-61 dB, ensuring a comfortable kitchen environment even at higher settings.

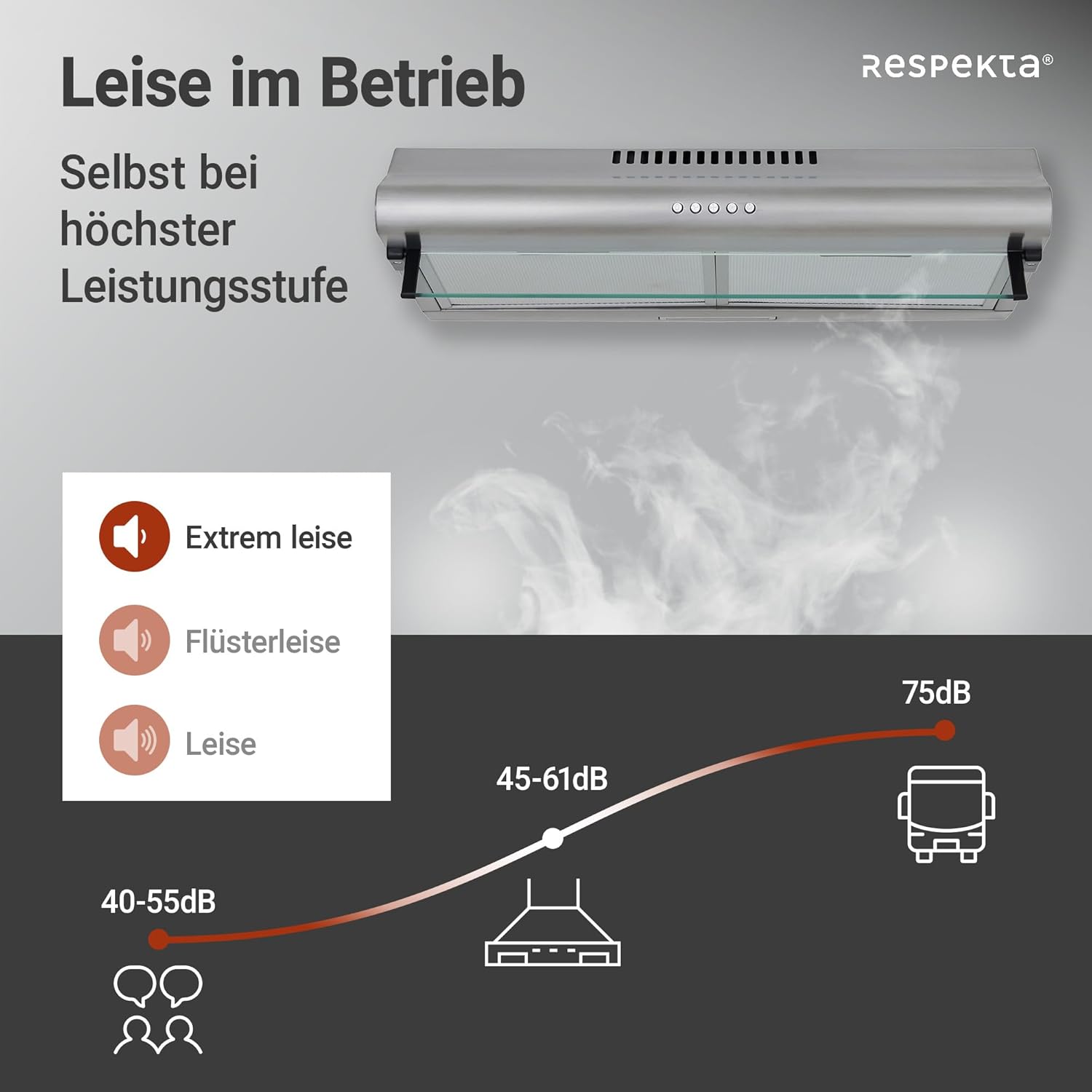

Image 5.4: Illustration highlighting the quiet operation of the cooker hood, with noise levels ranging from 45-61 dB.
6. การบำรุงรักษา
การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้เครื่องดูดควันทำงานได้อย่างมีประสิทธิภาพสูงสุดและมีอายุการใช้งานยาวนาน
การทำความสะอาดตัวกรองไขมันโลหะ:
- The metal grease filters (MIZ 1259 IXCN) are washable and designed to collect cooking grease.
- Remove the filters by pulling the release tabs.
- Clean the filters regularly (approximately every 2-4 weeks, depending on usage) either by hand with hot soapy water or in a dishwasher.
- ตรวจสอบให้แน่ใจว่าตัวกรองแห้งสนิทก่อนติดตั้งอีกครั้ง
Image 6.1: Illustration of the metal grease filters (MIZ 1259 IXCN) and their dishwasher-safe feature.
การทำความสะอาดภายนอก:
- Clean the stainless steel exterior with a soft cloth and a non-abrasive cleaner specifically designed for stainless steel.
- Avoid using abrasive pads or harsh chemicals that could damage the surface.
การเปลี่ยนไฟ LED:
- Ensure the power supply is disconnected before attempting to replace the LED lights.
- Refer to a qualified technician for light replacement if you are unsure.
7 การแก้ไขปัญหา
If you encounter any issues with your cooker hood, refer to the following troubleshooting guide before contacting customer service.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| เครื่องดูดควันไม่ทำงาน | ไม่มีแหล่งจ่ายไฟ ไม่ได้ต่อสายไฟ | ตรวจสอบการเชื่อมต่อไฟฟ้าและฟิวส์ ตรวจสอบให้แน่ใจว่าเสียบสายไฟแน่นดีแล้ว |
| กำลังดูดต่ำ | Grease filters are dirty การตั้งค่าความเร็วไม่ถูกต้อง Obstruction in ducting | Clean or replace grease filters เลือกการตั้งค่าความเร็วที่สูงขึ้น Check ducting for blockages |
| ไฟไม่ทำงาน | ไฟ LED ผิดพลาด การเชื่อมต่อหลวม | Contact a qualified technician for replacement Check light connections (with power off) |
| เสียงดังเกินไป | ส่วนประกอบหลวม การติดตั้งไม่ถูกต้อง ตัวกรองสกปรก | ตรวจสอบว่ามีสกรูหรือชิ้นส่วนใดหลวมหรือไม่ Ensure hood is securely mounted ทำความสะอาดตัวกรอง |
8. ข้อมูลจำเพาะ
Detailed technical specifications for the Respekta CH 1259 IXCN cooker hood:
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขรุ่น | CH1259IXCN |
| ยี่ห้อ | เรสเพกตา |
| ขนาด (D x W x H) | 50 ซม. x 59.8 ซม. x 14 ซม. |
| น้ำหนัก | 5.2 กก. |
| วัสดุ | สแตนเลส |
| ประเภทการควบคุม | ปุ่มกด |
| ระดับพลังงาน | 3 |
| ระดับเสียงรบกวน (สูงสุด) | 61 เดซิเบล |
| การใช้พลังงาน | 72 วัตต์ |
| เล่มที่tage | 220 โวลต์ |
| ความถี่ | 50 เฮิรตซ์ |
| ประเภทตัวกรอง | Mesh (Metal Grease Filter MIZ 1259 IXCN) |
| แหล่งกำเนิดแสง | LED (1x2 Watt) |
| ประเภทการระบายอากาศ | Ducted (Exhaust Air) / Recirculation (with optional carbon filter) |
| ประเภทการติดตั้ง | ใต้ตู้ |
9. การรับประกันและการสนับสนุน
Respekta stands for quality and reliability, with over 50 years of experience in manufacturing. Your product is backed by our commitment to quality and customer satisfaction.
Image 9.1: Respekta's commitment to quality and customer service.
For warranty claims, technical support, or spare parts, please contact Respekta customer service. Ensure you have your model number (CH1259IXCN) and purchase details available.
ข้อมูลติดต่อ:
- Please refer to the Respekta official website or your purchase documentation for the most up-to-date contact details for your region.
- การสนับสนุนทางออนไลน์: www.respekta.de (อดีตample link, please verify)
Image 9.2: Respekta's quality control process, checking air performance, noise level, functionality, and motor.
