MEGAWHEELS S5 Electric Scooter Instruction Manual

1. บทนำ

Thank you for choosing the MEGAWHEELS S5 Electric Scooter. This manual provides essential information for the safe operation, assembly, maintenance, and troubleshooting of your scooter. Please read this manual thoroughly before your first ride to ensure proper usage and to maximize your riding experience.

The MEGAWHEELS S5 is designed for adult commuters, offering a portable and efficient mode of transport. It features a 250W motor, a long-range battery, and pneumatic tires for a comfortable ride.

Figure 1: The MEGAWHEELS S5 Electric Scooter, shown both unfolded and folded for portability.

2. คำแนะนำด้านความปลอดภัย

ความปลอดภัยของคุณคือสิ่งสำคัญที่สุด โปรดปฏิบัติตามคำแนะนำต่อไปนี้เสมอ:

• ควรสวมหมวกกันน็อคและอุปกรณ์ป้องกันที่เหมาะสม (สนับเข่า สนับศอก) ทุกครั้งเมื่อขี่จักรยาน
• ทำความคุ้นเคยกับกฎจราจรและข้อบังคับในท้องถิ่นที่เกี่ยวข้องกับสกู๊ตเตอร์ไฟฟ้า
• Perform a pre-ride check: ensure brakes are functional, tires are properly inflated, and all quick-release mechanisms are secure.
• ควรหลีกเลี่ยงการขี่ในสภาพถนนเปียก บนพื้นผิวที่ลื่น หรือในบริเวณที่มีการจราจรหนาแน่น
• ห้ามใช้น้ำหนักเกินขีดจำกัดสูงสุดที่ระบุไว้ในส่วนข้อมูลจำเพาะ
• รักษาความเร็วและระยะห่างที่ปลอดภัยจากยานพาหนะและคนเดินถนนอื่น
• The scooter is designed for adults. Keep children away from the scooter during operation and charging.

3. เนื้อหาบรรจุภัณฑ์

เมื่อเปิดบรรจุภัณฑ์ โปรดตรวจสอบว่ามีสิ่งของครบถ้วนตามรายการด้านล่างและอยู่ในสภาพดี:

• สกูเตอร์ไฟฟ้า MEGAWHEELS S5 (ตัวเครื่องหลัก)
• สายชาร์จและอะแดปเตอร์
• Handlebars (left and right)
• คู่มือการใช้งาน (เอกสารนี้)
• Assembly Tools (if applicable)

วิดีโอ 1: การแกะกล่องสินค้าview of the MEGAWHEELS S5 Electric Scooter, showing the main components and accessories included in the package.

4. การติดตั้งและการประกอบ

The MEGAWHEELS S5 Electric Scooter comes largely pre-assembled. Follow these steps for final setup:

1. การกางสกูตเตอร์: Carefully remove the scooter from its packaging. Locate the folding latch mechanism. Press down the hook until it disengages from the rear fender buckle. Hold the front pole upright, then pull up the folding lever and push back until the stem locks into the upright position.
2. Attaching the Handlebars: Insert the left and right handlebars into their respective sockets on the T-bar until they click securely into place. Ensure they are firmly attached and do not wobble.
3. Kickstand Deployment: The scooter is equipped with a kickstand for convenient parking. To deploy, gently push the kickstand down with your foot until it locks into position.

Figure 2: Visual guide demonstrating the one-step folding system for easy portability and storage.

Note on Folding Mechanism: Ensure the folding latch mechanism is securely engaged when the scooter is unfolded for riding. If the latch does not click into place firmly, it may indicate an issue with the mechanism, which could affect stability during use. Always double-check the latch before riding.

Video 2: A demonstration of the scooter's folding mechanism, highlighting the latching process.

5. คู่มือการใช้งาน

Before operating, ensure the scooter is fully charged and you are wearing all necessary safety gear.

1. เปิด/ปิดเครื่อง: Press and hold the Power Key (3) to turn the scooter on or off.
2. โหมดความเร็ว: The scooter offers two speed modes. Press the Power Key (3) briefly to switch between 1st gear (approximately 11 MPH for a comfortable ride) and 2nd gear (approximately 15.5 MPH for a faster experience). The current speed mode will be indicated on the display.
3. ความเร่ง: To accelerate, gently press the Accelerate Throttle (2) with your thumb.
4. การเบรก: The scooter is equipped with both an Electric Brake (7) and a Brake Handle (1) for mechanical braking. Use the Brake Handle for primary braking. Apply brakes smoothly to avoid sudden stops.
5. ไฟ: The scooter features an Ultra bright LED headlight (6) and a taillight. The taillight flashes when brakes are applied.
6. กระดิ่ง: Use the Mechanical Bell (8) to alert pedestrians and other riders of your presence.

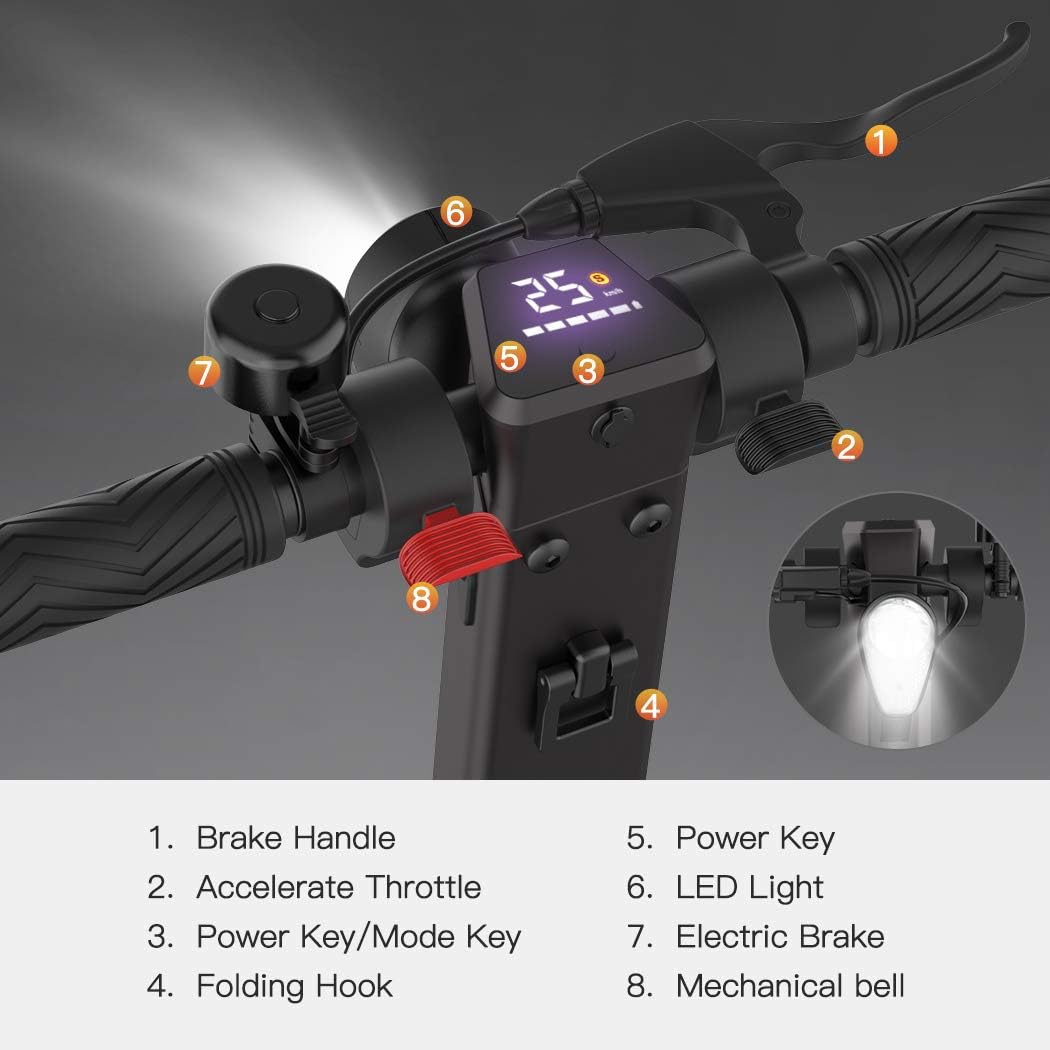

รูปที่ 3: รายละเอียด view of the handlebar controls, including brake handle, throttle, power key, LED light, electric brake, and mechanical bell.

Figure 4: An adult riding the MEGAWHEELS S5 Electric Scooter, demonstrating typical usage.

Video 3: A brief demonstration of the scooter's braking system and overall ride quality.

6. การชาร์จไฟ

To charge your MEGAWHEELS S5 Electric Scooter:

1. โปรดตรวจสอบให้แน่ใจว่าได้ปิดเครื่องสกูตเตอร์แล้วก่อนทำการชาร์จ
2. Locate the charging port, typically on the side of the deck. Note that the charging port may be less accessible when the scooter is in its folded position.
3. Connect the charging adapter to the scooter's charging port, then plug the adapter into a standard wall outlet.
4. The battery indicator on the display will show charging status. A full charge typically takes about 3 hours.
5. ถอดปลั๊กเครื่องชาร์จออกเมื่อแบตเตอรี่ชาร์จเต็มแล้ว เพื่อยืดอายุการใช้งานแบตเตอรี่

The scooter is equipped with a 5.8 Ah/36V lithium battery pack, providing a range of up to 13 miles depending on riding conditions and terrain.

7. การบำรุงรักษา

การบำรุงรักษาอย่างสม่ำเสมอจะช่วยให้สกูตเตอร์ของคุณใช้งานได้ยาวนานและปลอดภัย:

• การดูแลรักษายาง: The 8.5" pneumatic tires require regular pressure checks. Maintain recommended tire pressure for optimal performance and to prevent punctures. Inspect tires for wear and tear.
• ระบบเบรค: Periodically check the brake handle and cables for proper tension and function. Ensure the brake pads are not excessively worn.
• การทำความสะอาด: เช็ดทำความสะอาดสกูตเตอร์ด้วยน้ำยาทำความสะอาดamp ใช้ผ้าเช็ดทำความสะอาด หลีกเลี่ยงการใช้น้ำแรงดันสูงหรือสารเคมีรุนแรง เพราะอาจทำให้ชิ้นส่วนอิเล็กทรอนิกส์เสียหายได้
• พื้นที่จัดเก็บ: Store the scooter in a cool, dry place away from direct sunlight and extreme temperatures. If storing for extended periods, charge the battery to approximately 50-70% and recharge every few months.
• ตัวล็อค: ตรวจสอบสกรูและน็อตทั้งหมดเป็นประจำเพื่อให้แน่ใจว่าแน่นสนิท ตัวยึดที่หลวมอาจส่งผลต่อความมั่นคงและความปลอดภัย

Figure 5: Detail of the 8.5-inch pneumatic tire and rear disc brake, designed for shock absorption and reliable stopping.

8 การแก้ไขปัญหา

If you encounter issues with your MEGAWHEELS S5, refer to the following common problems and solutions:

• สกูตเตอร์เปิดไม่ติด: ตรวจสอบให้แน่ใจว่าแบตเตอรี่ชาร์จเต็มแล้ว และตรวจสอบว่าปุ่มเปิดปิดทำงานได้ปกติ
• ระยะทาง/ความเร็วลดลง: This can be due to low battery charge, riding uphill frequently, heavy load, or low tire pressure. Ensure the battery is fully charged and tires are inflated correctly.
• เบรกไม่ทำงาน: Check brake cable tension and brake pad wear. Adjust or replace components as needed.
• Folding Mechanism Issues: If the folding latch does not secure properly, inspect for obstructions or damage. Ensure the lever is fully engaged.
• เสียงที่ผิดปกติ: Inspect wheels, brakes, and folding mechanisms for loose parts or debris.

สำหรับปัญหาที่เกิดขึ้นอย่างต่อเนื่องที่ไม่ได้กล่าวถึงที่นี่ โปรดติดต่อฝ่ายสนับสนุนลูกค้า

9. ข้อมูลจำเพาะ

Figure 6: Illustrative diagram detailing the dimensions and key features of the scooter.

10. การรับประกันและการสนับสนุน

For warranty information, product support, or to purchase replacement parts, please refer to the warranty card included in your package or visit the official MEGAWHEELS website. Our customer service team is available to assist you with any questions or concerns regarding your S5 Electric Scooter.
