1. บทนำ
Thank you for choosing the vidaXL Outdoor Roller Blind. This manual provides essential information for the safe and efficient installation, operation, and maintenance of your new roller blind. Designed for outdoor use, this 140x140 cm blind features a modern striped anthracite and white design, made from high-density polyethylene (HDPE) to block up to 90% of UV light. Please read these instructions carefully before assembly and use.

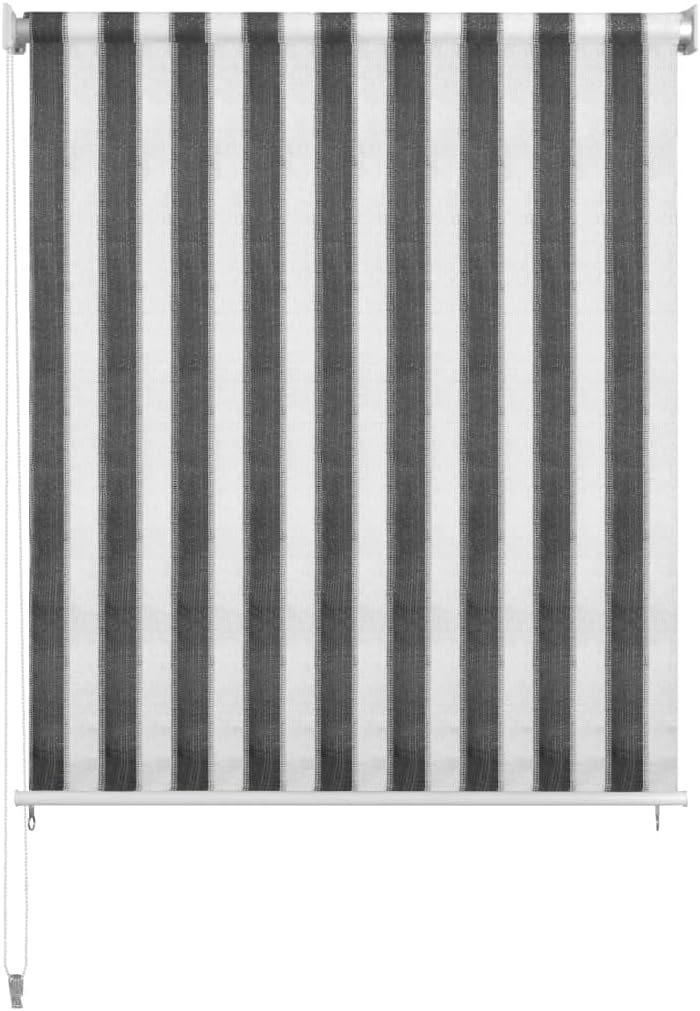

Image 1.1: The vidaXL Outdoor Roller Blind in its fully extended position, showcasing its anthracite and white striped fabric.
2. ข้อมูลด้านความปลอดภัย
โปรดปฏิบัติตามคำแนะนำด้านความปลอดภัยเหล่านี้เสมอเพื่อป้องกันการบาดเจ็บหรือความเสียหาย:
- ให้เด็กและสัตว์เลี้ยงอยู่ห่างจากบริเวณการติดตั้ง
- Ensure all mounting hardware is securely fastened to a stable surface.
- Do not hang or pull on the blind or its operating chain.
- Avoid operating the blind in strong winds to prevent damage.
- If any parts are damaged, do not attempt to use the blind. Contact customer support.
- กำจัดวัสดุบรรจุภัณฑ์อย่างมีความรับผิดชอบ
3. เนื้อหาบรรจุภัณฑ์
โปรดตรวจสอบว่าส่วนประกอบทั้งหมดมีอยู่ก่อนเริ่มการติดตั้ง:
- 1 x vidaXL Outdoor Roller Blind (140x140 cm, Striped Anthracite and White)
- 2 x ขายึด
- 1 x Operating Chain with Child Safety Clip
- 1 x Bottom Bar Weight
- Screws and Wall Plugs (suitable for general masonry, specific fixings may be required for other surfaces)
- คู่มือการติดตั้ง (เอกสารนี้)
4. การตั้งค่าและการติดตั้ง
This roller blind is designed for exterior mounting. Ensure you have the necessary tools (drill, screwdriver, measuring tape, pencil, level) before starting.
4.1. Choose Mounting Location
Select a flat, stable surface on your balcony, patio, or garden structure. Ensure there is enough clearance for the blind to roll up and down freely, and that the chosen location can support the weight of the blind.
4.2. Mark Drilling Points
- Hold the roller blind in the desired position and mark the outer edges of the roller tube.
- Position the mounting brackets at these marks, ensuring they are level. Mark the screw holes for each bracket.
4.3. ติดตั้งขายึด
- Drill pilot holes at the marked points. Insert wall plugs if mounting into masonry.
- ยึดขายึดให้แน่นโดยใช้สกรูที่ให้มา
Image 4.1: Detail of the roller mechanism and how it connects to the mounting bracket.
4.4. Mount the Roller Blind
- Insert the roller blind into the installed brackets. Ensure the operating chain hangs freely and is not obstructed.
- Test the blind by gently pulling the chain to ensure it rolls up and down smoothly.
4.5. Install Child Safety Clip
For safety, attach the child safety clip to the wall or frame, ensuring the chain is taut and out of reach of small children. This prevents entanglement hazards.
5. คู่มือการใช้งาน
The vidaXL Outdoor Roller Blind operates manually using a chain mechanism.
- วิธีลดคนตาบอด: Gently pull the front side of the operating chain downwards. The blind will unroll. Release the chain when the desired height is reached.
- เพื่อเพิ่มคนตาบอด: Gently pull the back side of the operating chain downwards. The blind will roll up. Release the chain when the desired height is reached.
Always operate the blind smoothly and avoid sudden, forceful movements to ensure longevity of the mechanism.
Image 5.1: The bottom bar of the blind, showing the chain mechanism for manual operation.
6. การบำรุงรักษา
Regular maintenance will extend the life of your outdoor roller blind.
6.1. การทำความสะอาดผ้า
- Wipe the HDPE fabric with a damp น้ำยาซักผ้าและสบู่อ่อนๆ
- ล้างออกด้วยน้ำสะอาดให้สะอาด
- Allow the blind to air dry completely before rolling it up to prevent mildew.
- Do not use harsh chemicals, abrasive cleaners, or high-pressure washers.

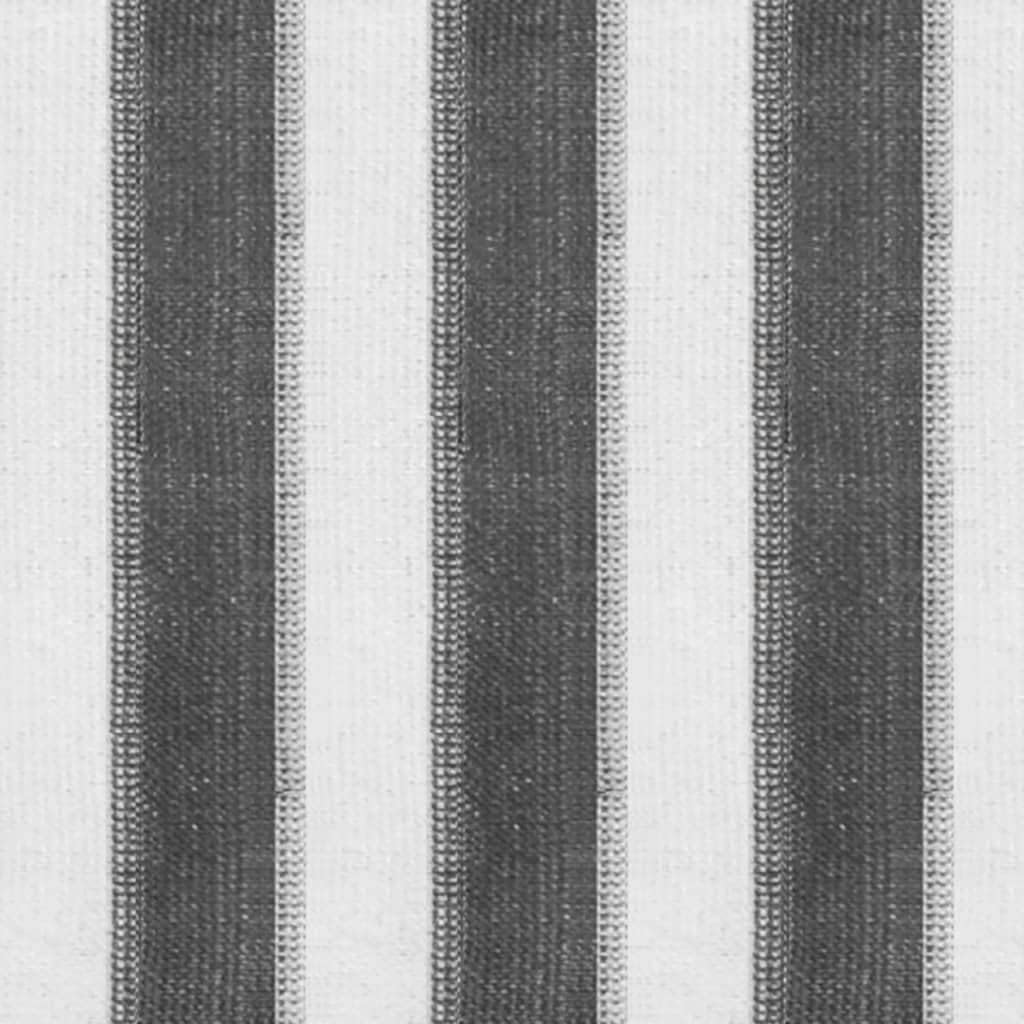

ภาพที่ 6.1: ภาพระยะใกล้ view of the high-density polyethylene (HDPE) fabric with anthracite and white stripes.
6.2. Inspecting Components
- Periodically check the mounting brackets and screws for tightness.
- Inspect the operating chain for any signs of wear or damage.
- Ensure the roller mechanism is free of debris and operates smoothly.
7 การแก้ไขปัญหา
If you encounter issues with your roller blind, refer to the following common problems and solutions:
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ม่านไม่สามารถเลื่อนขึ้นลงได้อย่างราบรื่น | Obstruction in mechanism; chain tangled; brackets misaligned. | Check for obstructions. Untangle chain. Realign or re-install brackets. |
| Blind sags or is uneven. | Mounting brackets are not level. | Adjust mounting brackets to ensure they are perfectly level. |
| Chain is difficult to pull. | Mechanism dirty; chain worn; excessive tension. | Clean the mechanism. Inspect chain for damage. Ensure child safety clip is not too tight. |
| Blind damaged by wind. | Blind left extended during strong winds. | Always retract the blind in windy conditions. Damage may require replacement. |
If the problem persists after attempting these solutions, please contact vidaXL customer support.
8. ข้อมูลจำเพาะ
- ยี่ห้อ: วิดาเอ็กซ์แอล
- แบบอย่าง: ม่านม้วนสำหรับภายนอกอาคาร
- ขนาด : 140 x 140 cm (Width x Height)
- สี: Striped Anthracite and White
- วัสดุ: โพลีเอทิลีนความหนาแน่นสูง (HDPE)
- การป้องกันรังสียูวี: Blocks up to 90% of UV light
- การดำเนินการ: Manual (Chain mechanism)
- ประเภทการติดตั้ง: Exterior mounting
- คำแนะนำการใช้: Outdoor, Balcony, Patio, Garden
- คุณสมบัติพิเศษ: ติดตั้งง่าย
9. การรับประกันและการสนับสนุน
For warranty information or technical support, please refer to the purchase documentation or contact vidaXL customer service directly. Keep your proof of purchase for any warranty claims.
You can find more information and contact details on the official vidaXL webเว็บไซต์: www.vidaxl.com
