1. บทนำ
The Wilo HiControl 1 is an electronic flow and pressure sensor designed for automatic control of pumps. It starts the pump when water is drawn and stops it when the flow ceases, providing constant pressure in domestic water supply systems. This device protects the pump from dry running and ensures efficient operation. Please read this manual carefully before installation and operation to ensure safe and correct use.
2. ข้อมูลด้านความปลอดภัย
ความปลอดภัยทั่วไป:
- Only qualified personnel should install and maintain this device.
- Disconnect power before performing any work on the device or pump.
- ตรวจสอบให้แน่ใจว่าการเชื่อมต่อไฟฟ้าทั้งหมดเป็นไปตามข้อกำหนดและมาตรฐานท้องถิ่น
- อย่าใช้งานอุปกรณ์หากได้รับความเสียหาย
- Protect the device from frost and direct sunlight.
ความปลอดภัยทางไฟฟ้า:
- The device operates on 230 Volt AC/DC. Ensure the power supply matches the device's requirements.
- การต่อสายดินอย่างเหมาะสมถือเป็นสิ่งสำคัญเพื่อป้องกันไฟฟ้าช็อต
- ห้ามจุ่มอุปกรณ์ลงในน้ำ
3. เนื้อหาบรรจุภัณฑ์
ตรวจสอบว่าส่วนประกอบทั้งหมดอยู่ครบและไม่เสียหายเมื่อแกะกล่อง:
- Wilo HiControl 1 Pump Controller (Model 4190896)
- คู่มือการใช้งาน
4. สินค้าหมดview
The Wilo HiControl 1 is a compact unit designed for easy integration into existing pump systems. It features a robust housing and clear indicators for operational status.

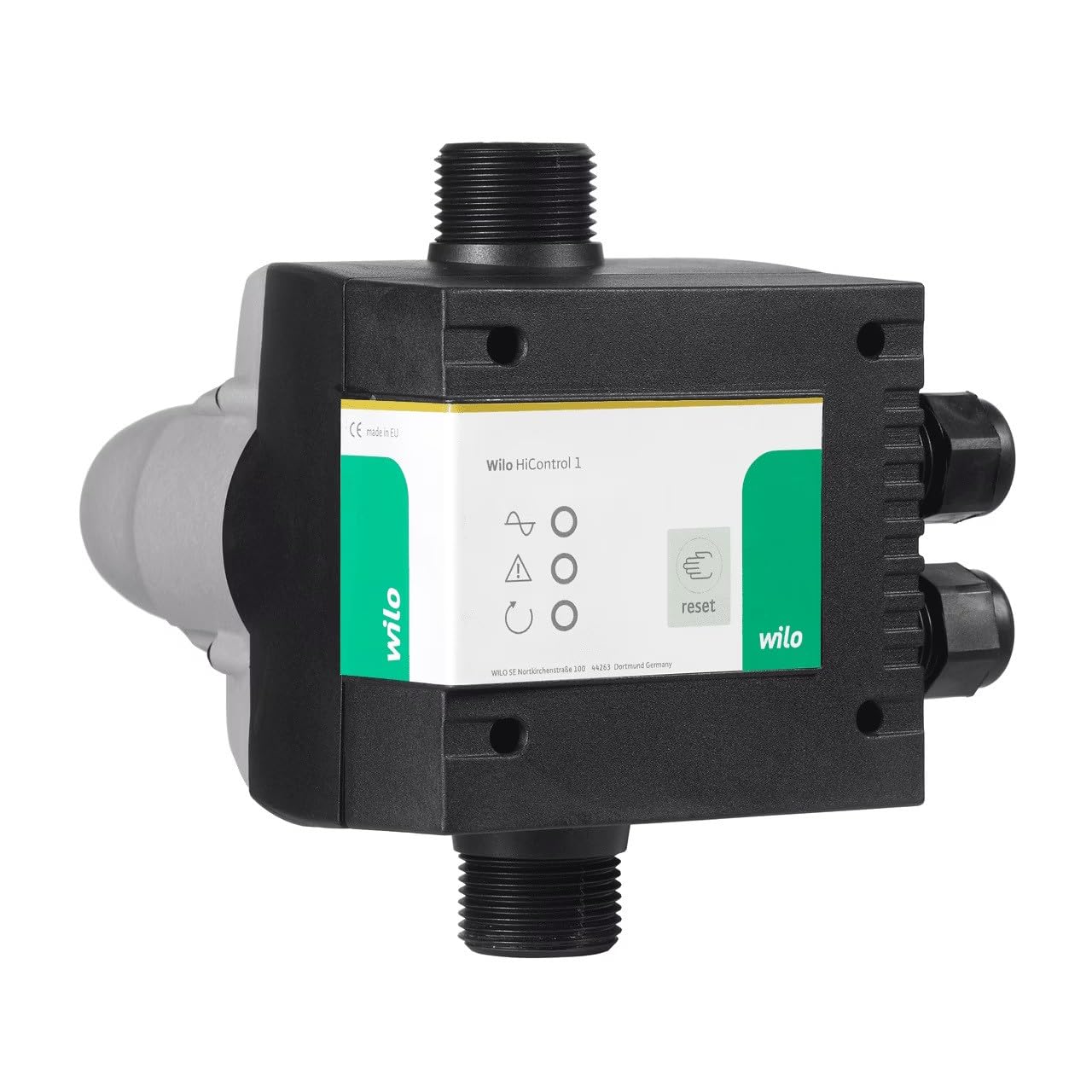

Figure 1: Wilo HiControl 1 Cold Water Pump Controller. This image shows the compact black unit with visible inlet and outlet connections, and a power cable connection point.
คุณสมบัติหลัก:
- Automatic pump control based on flow and pressure.
- Integrated dry-running protection.
- การออกแบบกะทัดรัดเพื่อการติดตั้งที่ประหยัดพื้นที่
- Suitable for various cold water pump applications.
5. การตั้งค่า
Proper installation is crucial for the optimal performance and longevity of the Wilo HiControl 1.
5.1 การติดตั้งทางกล
- Mount the HiControl 1 vertically in the discharge line of the pump, ensuring the flow direction arrow on the device matches the water flow.
- Ensure the device is installed in a frost-free location and protected from direct weather exposure.
- Use appropriate sealing materials (e.g., PTFE tape) on threaded connections to prevent leaks.
- Ensure there are no air pockets in the system after installation. Bleed the system thoroughly.
5.2 การเชื่อมต่อไฟฟ้า
- Connect the pump's power cable to the designated terminals on the HiControl 1. Refer to the wiring diagram inside the terminal box cover.
- Connect the main power supply (230V AC/DC) to the input terminals of the HiControl 1.
- ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดมีความปลอดภัยและมีฉนวนป้องกันอย่างเหมาะสม
- Verify that the power supply is protected by a suitable circuit breaker and residual current device (RCD).
6. คู่มือการใช้งาน
The Wilo HiControl 1 operates automatically once properly installed and powered.
6.1 การเริ่มต้นใช้งานครั้งแรก
- Ensure the pump and the entire hydraulic system are filled with water and free of air.
- Switch on the main power supply to the HiControl 1.
- The pump will start automatically and run for a few seconds to pressurize the system.
- Open a tap to draw water. The pump should start.
- Close the tap. The pump should continue to run for a short period (run-on time) and then stop.
6.2 การทำงานปกติ
- When a tap is opened and water is drawn, the HiControl 1 detects the flow and starts the pump.
- When the tap is closed and the flow stops, the HiControl 1 detects the cessation of flow and stops the pump after a short delay.
- The integrated dry-running protection will stop the pump if no water is detected, preventing damage.
7. การบำรุงรักษา
The Wilo HiControl 1 requires minimal maintenance. Regular checks can help ensure reliable operation.
- การตรวจสอบภาพ: Periodically check the device for any signs of damage, leaks, or corrosion.
- การเชื่อมต่อไฟฟ้า: ตรวจสอบให้แน่ใจว่าการเชื่อมต่อไฟฟ้าทั้งหมดแน่นหนาและไม่มีการกัดกร่อน
- การทำความสะอาด: ทำความสะอาดภายนอกของอุปกรณ์ด้วยโฆษณาamp ผ้า ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
- การป้องกันน้ำค้างแข็ง: In cold climates, ensure the device and associated piping are protected from freezing.
8 การแก้ไขปัญหา
This section provides solutions to common issues you might encounter with the Wilo HiControl 1.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| Pump does not start when tap is opened. | ไม่มีแหล่งจ่ายไฟ No water in the system (dry running protection activated). ทางเข้า/ทางออกอุดตัน | ตรวจสอบการเชื่อมต่อไฟฟ้าและเบรกเกอร์ Bleed the pump and system, ensure water supply. Check for obstructions in pipes. |
| ปั๊มทำงานต่อเนื่อง | รั่วในระบบ. Tap not fully closed. เซ็นเซอร์ทำงานผิดปกติ | Check all pipes and connections for leaks. Ensure all taps are completely closed. ติดต่อเจ้าหน้าที่บริการที่มีคุณสมบัติเหมาะสม |
| Pump starts and stops frequently (short cycling). | มีรอยรั่วเล็กน้อยในระบบ มีอากาศในระบบ | Check for minor leaks. Bleed the system thoroughly to remove air. |
9. ข้อมูลจำเพาะ
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | วิโล |
| หมายเลขรุ่น | 4190896 (HiControl 1) |
| ขนาดสินค้า | 7.7 x 9.3 x 6 ซม. |
| น้ำหนัก | 1 กก. |
| เล่มที่tage | 230 โวลต์ |
| แหล่งพลังงาน | ไฟฟ้ากระแสสลับ/ไฟฟ้ากระแสตรง |
| สี | สีดำ |
10. การรับประกันและการสนับสนุน
Wilo products are manufactured to high-quality standards. For warranty information, please refer to the documentation provided with your purchase or visit the official Wilo website. For technical support, spare parts, or service, please contact your local Wilo dealer or authorized service center. When contacting support, please have your product model number (4190896) and serial number ready.
