Willpower 12-inch 180W LED Light Bar User Manual

1. บทนำ

Thank you for choosing the Willpower 12-inch 180W LED Light Bar. This product is designed to provide powerful and reliable illumination for a wide range of applications, including off-road vehicles, trucks, SUVs, ATVs, UTVs, and boats. Its robust construction and advanced LED technology ensure durability and high performance in challenging environments. This manual provides essential information for the safe installation, operation, and maintenance of your LED light bar.

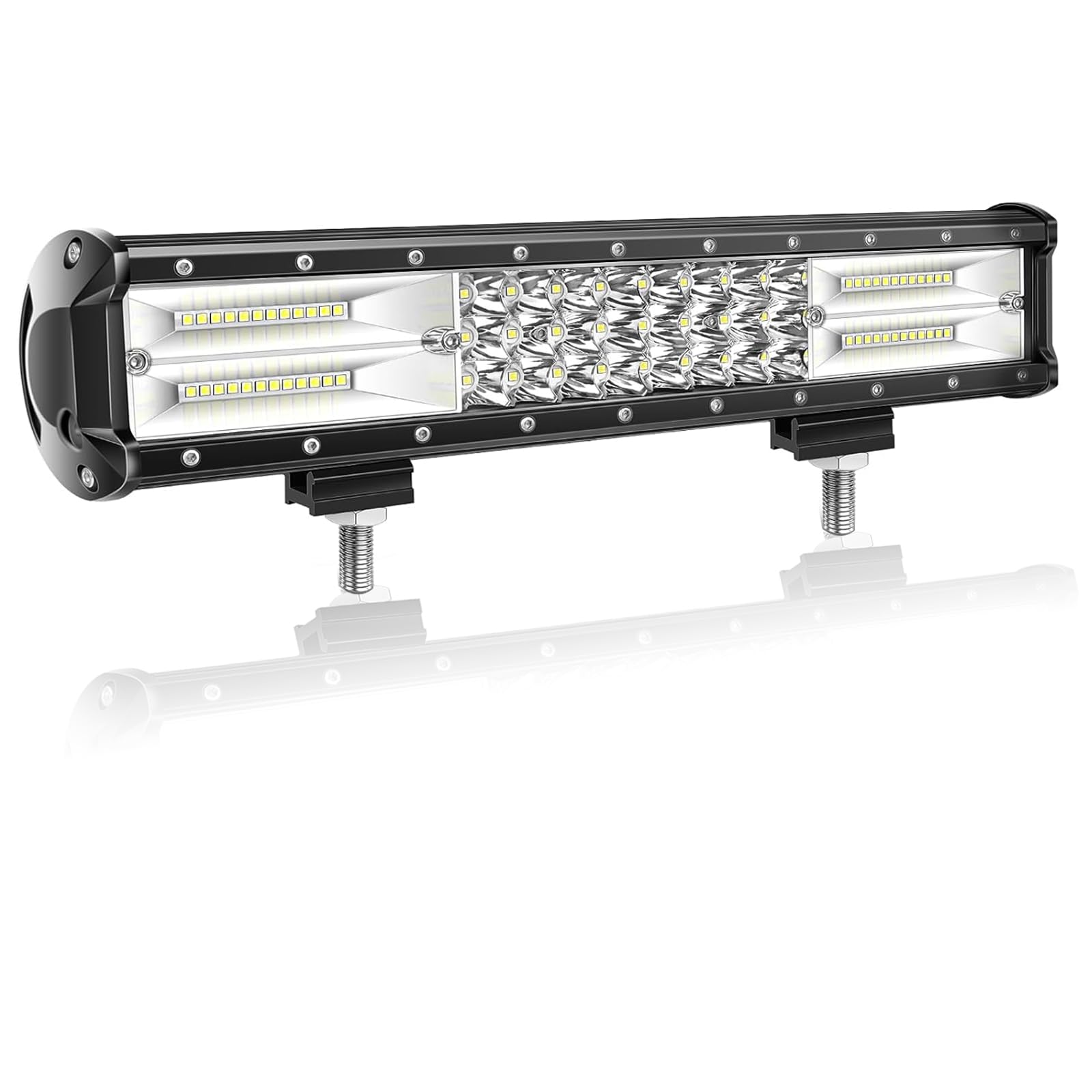

Image: The Willpower 12-inch 180W LED Light Bar, showcasinด้วยดีไซน์ที่กะทัดรัดและแผงไฟ LED ที่ทรงพลัง

2. คุณสมบัติของผลิตภัณฑ์

• ความสว่างเป็นพิเศษ: Features a spot flood combo beam with a triple row and nest reflector cup design in the middle for extreme light efficiency.
• ดีไซน์ทนทาน: Constructed with a black painted high-quality aluminum housing, stainless steel adjustable mounting bracket, and shatterproof lenses.
• ระดับการกันน้ำ IP67: Designed to withstand harsh conditions, ensuring reliable operation even when submerged.
• การใช้งานแบบกว้างtage: Compatible with DC 10V-30V systems, suitable for various vehicle types.
• การติดตั้งแบบปรับได้: Includes adjustable mounting brackets for multi-position installation on car roofs, front covers, bumpers, grilles, etc.

ภาพ: รายละเอียด view of the light bar's reflector design, highlighting the 60° flood beam and 30° spot beam for comprehensive illumination.

Image: Illustration of the aluminum heat sink and side cooling holes, demonstrating the efficient heat dissipation design for extended service life.

3. ข้อมูลจำเพาะ

Image: Visual representation of the light bar's dimensions and key electrical specifications like working voltagค่าความสว่าง (ลูเมน) และอุณหภูมิสี

4. เนื้อหาบรรจุภัณฑ์

แพ็คเกจประกอบด้วยรายการต่อไปนี้:

• 1 x 12-inch Triple Row LED Light Bar
• Mounting bracket set (including bolts, washers, and nuts)
• Bulb included (integrated LEDs)

5. ข้อมูลด้านความปลอดภัย

• ถอดปลั๊กไฟก่อนการติดตั้งหรือบำรุงรักษาทุกครั้ง
• Ensure proper wiring and connections to prevent short circuits or electrical hazards.
• อย่าจ้องมองแท่งไฟโดยตรงขณะที่มันสว่างอยู่ เพราะอาจทำให้ดวงตาได้รับอันตรายได้
• Mount the light bar securely to prevent it from dislodging during vehicle operation.
• ตรวจสอบว่าปริมาณการใช้งานtage of your vehicle matches the light bar's specifications (DC 10V-30V).
• ปรึกษาผู้เชี่ยวชาญเกี่ยวกับการติดตั้งหากคุณไม่แน่ใจเกี่ยวกับขั้นตอนใดๆ

6. การติดตั้ง

Follow these steps for proper installation of your Willpower LED Light Bar:

1. เลือกสถานที่ติดตั้ง: Select a suitable location on your vehicle (e.g., bumper, grille, roof rack) that provides clear light projection and secure attachment points.
2. ติดวงเล็บ: Secure the adjustable mounting brackets to the light bar using the provided bolts, washers, and nuts. The brackets can be moved horizontally along the light bar's channel to align with your desired installation holes.
3. ติดตั้งไฟแท่ง: Fasten the light bar assembly to your vehicle using appropriate hardware. Ensure all connections are tight and secure. The angle of the light bar can be adjusted after mounting.
4. การเดินสายไฟ: Connect the light bar to your vehicle's electrical system. It is recommended to use a wiring harness with a relay and fuse (not included) to protect your vehicle's electrical system and the light bar. Connect the positive wire (red) to the positive terminal of your power source and the negative wire (black) to a ground point.
5. ทดสอบฟังก์ชันการทำงาน: หลังจากติดตั้งเสร็จแล้ว ให้เปิดระบบไฟของรถยนต์และทดสอบไฟส่องสว่างเพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง

ภาพ: ระยะใกล้ view of the adjustable mounting bracket, illustrating how it can be moved horizontally to align with installation points.

7. การดำเนินการ

The Willpower LED Light Bar is designed for straightforward operation:

• Once properly wired and connected to a power source, the light bar can be activated via a switch (not included, typically part of a wiring harness).
• The spot flood combo beam provides both focused long-distance illumination (spot) and wide-angle coverage (flood) simultaneously, enhancing visibility in various driving and work scenarios.
• Adjust the light bar's angle as needed to optimize the beam pattern for your specific application.

ภาพ: อดีตample of the wide and bright beam pattern produced by the light bar, illustrating its effectiveness in illuminating a dark area.

8. การบำรุงรักษา

To ensure the longevity and optimal performance of your LED light bar, follow these maintenance guidelines:

• การทำความสะอาด: Regularly clean the lens with a soft cloth and mild soap and water. Avoid abrasive cleaners or harsh chemicals that could damage the lens or housing.
• การตรวจสอบ: Periodically check all mounting hardware for tightness. Vibrations from vehicle operation can loosen bolts over time.
• การตรวจสอบสายไฟ: Inspect the wiring for any signs of wear, fraying, or corrosion. Ensure all electrical connections remain secure.
• Housing Integrity: Examine the aluminum housing for any damage that might compromise its waterproof seal.

Image: The LED light bar submerged in water, demonstrating its IP67 waterproof rating and ability to operate in wet conditions.

9 การแก้ไขปัญหา

If you encounter issues with your LED light bar, refer to the following common troubleshooting steps:

หากปัญหายังคงมีอยู่หลังจากพยายามแก้ไขปัญหาเหล่านี้แล้ว โปรดติดต่อฝ่ายสนับสนุนลูกค้า

10. การรับประกันและการสนับสนุน

Willpower products are manufactured to high-quality standards. For warranty information or technical support, please refer to the contact details provided at the point of purchase or visit the official Willpower webไซต์ โปรดเก็บใบเสร็จรับเงินของคุณไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกันใดๆ
