คำแนะนำด้านความปลอดภัยที่สำคัญ

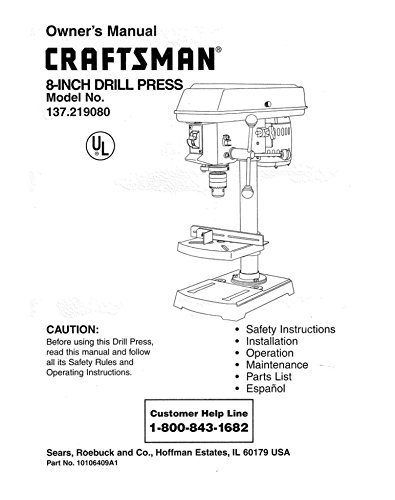

Before operating the Craftsman 8-Inch Drill Press, Model 137.219080, it is imperative to read and fully understand all safety rules and operating instructions contained within this manual. Failure to follow these instructions may result in serious personal injury or property damage.
คำเตือน:
- สวมแว่นตานิรภัยที่เหมาะสมเสมอ
- ตรวจสอบให้แน่ใจว่าชิ้นงานอยู่ในตำแหน่งที่ปลอดภัยampตรวจสอบก่อนทำการเจาะ
- Keep hands and fingers away from the rotating drill bit.
- โปรดถอดปลั๊กไฟก่อนทำการปรับแต่งหรือเปลี่ยนอุปกรณ์เสริม
- รักษาพื้นที่ทำงานให้สะอาดและมีแสงสว่างเพียงพอ
- ห้ามใช้งานเครื่องเจาะในโหมด damp หรือสภาวะเปียกชื้น
- เลือกใช้ดอกสว่านที่เหมาะสมกับวัสดุและงาน
- อย่าปล่อยให้เครื่องทำงานโดยไม่มีใครดูแล
การติดตั้งและการตั้งค่า
Proper installation is crucial for the safe and efficient operation of your drill press. Follow these general guidelines:
- การแกะกล่อง: นำชิ้นส่วนทั้งหมดออกจากบรรจุภัณฑ์อย่างระมัดระวัง ตรวจสอบให้แน่ใจว่าชิ้นส่วนทั้งหมดที่ระบุไว้ในรายการบรรจุภัณฑ์ครบถ้วนและไม่เสียหาย
- การติดตั้ง: Securely mount the drill press to a sturdy workbench or stand using appropriate bolts and washers. Ensure the mounting surface is level and stable to prevent tipping or vibration during operation.
- การประกอบ: Assemble the column, head, table, and base according to the detailed diagrams in the full manual. Tighten all fasteners securely.
- การเชื่อมต่อไฟฟ้า: Connect the drill press to a grounded electrical outlet. Ensure the power supply matches the voltage requirements specified on the motor label.
- การปรับเปลี่ยนเบื้องต้น: Adjust the table height and angle as needed. Ensure the chuck is properly installed and secured.
คำแนะนำการใช้งาน
Familiarize yourself with the controls and functions of your Craftsman drill press before beginning any drilling operation.
- Selecting Drill Bits: Choose the correct drill bit type and size for the material and desired hole. Ensure the bit is sharp and free from damage.
- Installing Drill Bits: Insert the drill bit into the chuck, ensuring it is centered and tightened securely with the chuck key. Remove the chuck key before starting the machine.
- Adjusting Table and Depth: Adjust the table height and angle to position the workpiece correctly. Set the drilling depth stop to prevent drilling deeper than required.
- การยึดชิ้นงานให้แน่น: เสมอ clamp the workpiece firmly to the drill press table. Never hold the workpiece by hand during drilling.
- การเลือกความเร็ว: Adjust the spindle speed according to the material being drilled and the drill bit size. Refer to the speed chart (if available on the machine or in the full manual) for recommendations.
- การเจาะ: Turn on the drill press. Slowly lower the drill bit into the workpiece with steady, even pressure. Avoid excessive force, which can damage the bit or motor.
- Clearing Chips: Periodically raise the drill bit to clear chips from the hole, especially when drilling deep holes.
การซ่อมบำรุง
Regular maintenance ensures the longevity and safe operation of your Craftsman drill press.
- การทำความสะอาด: After each use, clean the drill press to remove dust, chips, and debris. Use a brush or vacuum; never use compressed air directly on electrical components.
- การหล่อลื่น: Periodically lubricate moving parts as indicated in the detailed manual. This typically includes the column, quill, and table elevating mechanisms.
- ความตึงของสายพาน: Check and adjust the drive belt tension as needed. A properly tensioned belt prevents slippage and ensures efficient power transfer.
- การบำรุงรักษาชัค: Keep the chuck jaws clean and free of debris. Apply a light coat of oil to the chuck threads if necessary.
- การตรวจสอบ: Regularly inspect the power cord, switch, and all fasteners for wear or damage. Replace any damaged parts immediately.
รายการชิ้นส่วน
For detailed diagrams and a complete list of replacement parts, please refer to the comprehensive parts section of the original manual. When ordering parts, always specify the model number (137.219080) and the part number.
ข้อมูลจำเพาะ
The Craftsman Model 137.219080 is an 8-inch drill press. Specific technical specifications such as motor horsepower, spindle travel, and speed ranges are typically detailed on the product label or within the full manual. Please consult these sources for precise data.
- แบบอย่าง: 137.219080
- พิมพ์: 8-Inch Drill Press
- แหล่งพลังงาน: Electric (specific voltagอีและ amperage details in full manual)
- ความจุเชย: (Refer to full manual)
- Spindle Speeds: (Refer to full manual)
การแก้ไขปัญหา
This section addresses common issues you might encounter with your drill press. For more complex problems, contact customer support.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| สว่านแท่นไม่เริ่มทำงาน | ไม่มีไฟ, สวิตช์เสีย, เบรกเกอร์ตัดวงจร | Check power cord, wall outlet, circuit breaker. Ensure switch is ON. |
| แรงสั่นสะเทือนมากเกินไป | Loose mounting, unbalanced drill bit, worn bearings | Tighten mounting bolts. Check drill bit for damage. Inspect bearings (professional service may be required). |
| Drill bit binds or burns wood | Dull drill bit, incorrect speed, excessive feed pressure | Replace or sharpen drill bit. Adjust spindle speed. Reduce feed pressure. |
| การเจาะที่ไม่แม่นยำ | ชิ้นงานไม่ clamped, loose chuck, table not square | Secure workpiece firmly. Re-tighten chuck. Adjust table to be square with the spindle. |
การรับประกันและการสนับสนุน
For warranty information, technical assistance, or to order replacement parts, please contact Craftsman customer support.
สายด่วนบริการลูกค้า: 1-800-843-1682
ผู้ผลิต/ผู้จัดจำหน่าย: Sears, Roebuck and Co., Hoffman Estates, IL 60179 สหรัฐอเมริกา
หมายเลขชิ้นส่วน 10106409A1
Note: This manual may also be available in Spanish. Please contact customer support for details on obtaining an "Español" version.
