YOUTHINK Power Monitor XD-01136 User Manual

การแนะนำ

The YOUTHINK Power Monitor XD-01136 is designed to help you understand and manage your electricity consumption. This device accurately measures various electrical parameters, including power (Watts), energy (KWh), voltage, current, frequency, and power factor. By monitoring your appliance usage, you can identify energy-intensive devices and optimize your electricity costs. This manual provides comprehensive instructions for the safe and effective use of your power monitor.

Image: YOUTHINK Power Monitor XD-01136, front view showing the LCD screen and buttons.

ข้อมูลด้านความปลอดภัย

Please read and understand all safety instructions before using the device. Failure to follow these instructions may result in electric shock, fire, or damage to the product.

• ห้ามถอดประกอบหรือดัดแปลงอุปกรณ์
• อย่าให้อุปกรณ์โดนน้ำหรืออุณหภูมิที่สูงเกินไป
• ตรวจสอบให้แน่ใจว่าได้ใช้งานอุปกรณ์ภายในระดับเสียงที่กำหนดไว้tage and current limits (refer to Specifications section).
• Do not plug in appliances that exceed the maximum rated power of 1650W to avoid overload.
• เก็บให้พ้นจากมือเด็ก
• ใช้เฉพาะในสภาพแวดล้อมในร่มที่แห้งเท่านั้น

คุณสมบัติผลิตภัณฑ์

The YOUTHINK Power Monitor XD-01136 offers several key features for comprehensive energy monitoring:

• การวัดอเนกประสงค์: Measures and displays CO2 emissions (CO2/KG), power (W), energy (KWh), voltage/hertz, ampere/hertz, power factor, minimum power, and maximum power.
• 8 โหมดการแสดงผล: Easily switch between 8 different display modes to view พารามิเตอร์ต่างๆ
• จอแสดงผล LCD พร้อมไฟแบ็คไลท์: Features a large, easy-to-read LCD screen with a blue backlight for clear visibility, even in low light conditions. The backlight automatically turns off after 15 seconds but can be reactivated by pressing any button.
• ระบบป้องกันการโอเวอร์โหลด: If the connected load exceeds 1650W, the LCD will display "OVERLOAD" with an audible warning, and the device will automatically disconnect power to prevent damage.
• การเก็บรักษาข้อมูล: Automatically saves the last recorded data even when unplugged or during a power outage, ensuring no loss of information.
• การคำนวณค่าใช้จ่ายด้านพลังงาน: Allows you to input your electricity cost per KWh to calculate the total cost of appliance usage.

การตั้งค่า

1. การแกะกล่อง: Carefully remove the power monitor from its packaging.
2. Initial Reset (Recommended): Before first use, it is recommended to perform a full reset. Locate the small "RESET" button (often recessed) on the front panel. Use a small, pointed object (like a paperclip) to press and hold the "RESET" button for approximately 3 seconds until the display clears or resets. This ensures all functions operate correctly.
3. เสียบปลั๊ก: Plug the YOUTHINK Power Monitor directly into a standard wall outlet.
4. เชื่อมต่ออุปกรณ์: Plug the appliance you wish to monitor into the socket on the front of the power monitor.

Image: The power monitor shown connected to a wall outlet, with various appliances like a computer, TV, washing machine, and microwave oven depicted as being monitored.

คำแนะนำการใช้งาน

The power monitor features four buttons: การทำงาน, ค่าใช้จ่าย, UP, และ ลง.

โหมดการแสดงผล

กดปุ่ม การทำงาน button repeatedly to cycle through the 8 different display modes:

• โหมด 1: แสดงเวลา/วัตต์/ต้นทุน - Shows elapsed time, current power consumption in Watts, and accumulated cost.
• โหมด 2: แสดงเวลา/ราคา - Shows elapsed time and the set price per KWh.
• โหมด 3: เวลา/ฉบับtage/การแสดงความถี่ - Shows elapsed time, current voltage (V), and frequency (Hz).
• โหมด 4: เวลา/ปัจจุบัน/ตัวประกอบกำลัง - Shows elapsed time, current (A), and power factor.
• โหมด 5: แสดงเวลา/พลังงานสูงสุด - Shows elapsed time and the highest recorded power consumption (Hi).
• โหมด 6: แสดงเวลา/พลังงานขั้นต่ำ - Shows elapsed time and the lowest recorded power consumption (Lo).
• Mode 7: KWh Display - Shows total accumulated energy consumption in Kilowatt-hours (KWh).
• Mode 8: CO2 Emissions Display - Shows calculated CO2 emissions.

Image: Visual representation of the 7 main display modes, illustrating what information is shown in each mode.

Setting Electricity Cost

To accurately calculate energy costs, you need to input your local electricity rate:

1. กดปุ่มค้างไว้ ค่าใช้จ่าย button for approximately 3 seconds. The cost setting will become active, and the display will flash.
2. ใช้ การทำงาน button to select the digit you wish to change.
3. ใช้ UP และ ลง buttons to adjust the value of the selected digit.
4. Repeat steps 2 and 3 until your desired cost per KWh is entered.
5. กดปุ่ม ค่าใช้จ่าย กดปุ่มอีกครั้งเพื่อยืนยันและบันทึกการตั้งค่า

บันทึก: If you encounter issues setting the cost, perform an initial reset as described in the Setup section. This often resolves functionality issues.

คำเตือนการโอเวอร์โหลด

The device is equipped with an overload protection feature. If the total power drawn by the connected appliance exceeds 1650W, the LCD will display "OVERLOAD" and emit an audible warning sound. The device will then automatically cut off power to the connected appliance to prevent damage to both the monitor and the appliance.

Image: The power monitor's LCD screen showing an "OVERLOAD" message and a warning bell icon, indicating that the connected appliance has exceeded the safe power limit.

ไฟแบ็คไลท์ LCD

The blue LCD backlight activates automatically when connected to AC power. It will turn off after approximately 15 seconds of inactivity. To reactivate the backlight, simply press any button.

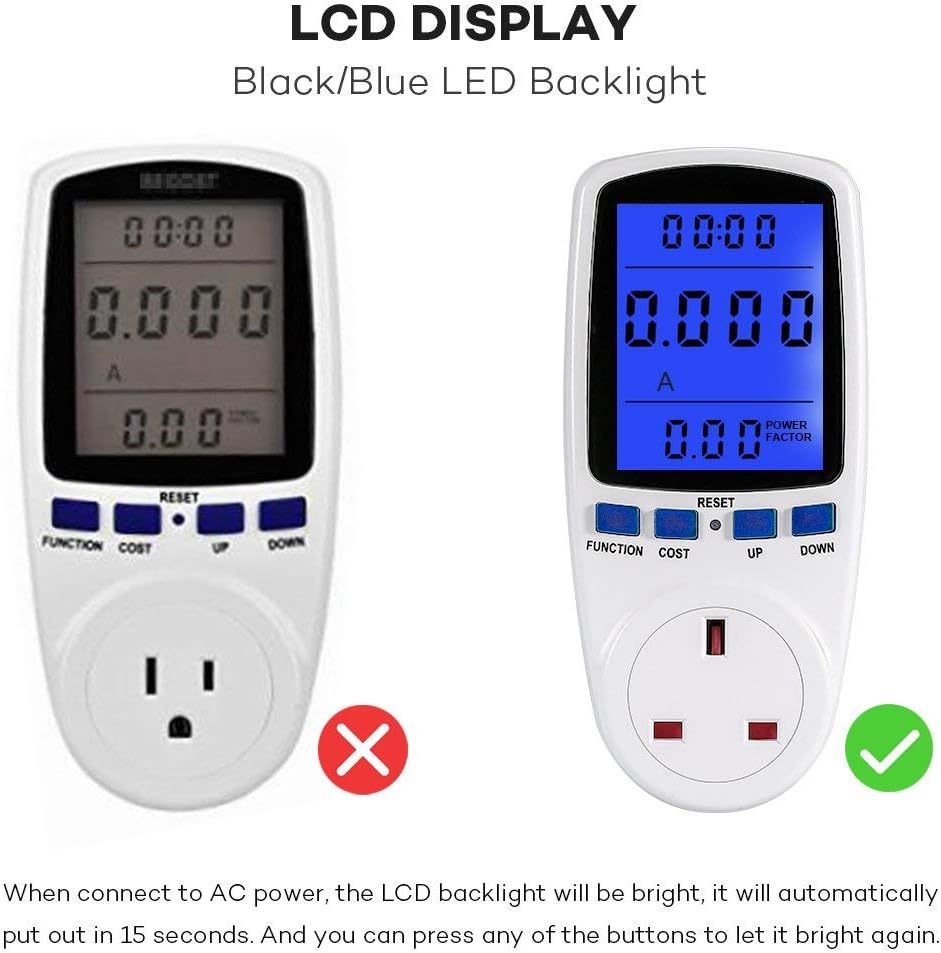

Image: A side-by-side comparison showing the power monitor's LCD screen without backlight (left) and with the blue LED backlight activated (right), highlighting improved readability.

การซ่อมบำรุง

• การทำความสะอาด: เช็ดอุปกรณ์ด้วยผ้านุ่มและแห้ง ห้ามใช้น้ำยาทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
• พื้นที่จัดเก็บ: เก็บอุปกรณ์ไว้ในที่แห้งและเย็น ห่างจากแสงแดดและความชื้นโดยตรงเมื่อไม่ใช้งาน
• แบตเตอรี่: The device includes an internal battery for data retention. This battery is not user-replaceable.

การแก้ไขปัญหา

ข้อมูลจำเพาะ

Image: The back of the YOUTHINK Power Monitor, displaying detailed technical specifications and physical dimensions.

การรับประกันและการสนับสนุน

For warranty information or technical support, please refer to the product packaging or contact the retailer from whom you purchased the device. Keep your proof of purchase for any warranty claims.
