Lithonia Lighting BLT Series 2x2 LED Troffer Light Instruction Manual

1. บทนำ

The Lithonia Lighting BLT Series 2x2 Low Profile LED Troffer provides 3300 lumens of 4000K cool white illumination. This fixture is designed for drop ceilings in various indoor environments such as offices, classrooms, and corridors. Its slim 2-3/8" depth facilitates installation in restrictive plenum settings. This manual provides essential information for the safe installation, operation, and maintenance of your LED troffer light.

2. ข้อมูลด้านความปลอดภัยที่สำคัญ

โปรดอ่านและทำความเข้าใจคำแนะนำทั้งหมดก่อนเริ่มการติดตั้ง การไม่ปฏิบัติตามคำแนะนำเหล่านี้อาจส่งผลให้เกิดไฟฟ้าช็อต ไฟไหม้ หรืออันตรายอื่น ๆ ที่อาจทำให้ทรัพย์สินเสียหายหรือได้รับบาดเจ็บ

• คำเตือน: เสี่ยงไฟดูด. ถอดสายไฟที่ฟิวส์หรือเซอร์กิตเบรกเกอร์ก่อนติดตั้งหรือซ่อมบำรุง
• การติดตั้งต้องดำเนินการโดยช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม โดยเป็นไปตามมาตรฐานรหัสไฟฟ้าแห่งชาติและรหัสท้องถิ่น
• ตรวจสอบปริมาณอุปทานtage สามารถใช้งานร่วมกับข้อกำหนดของอุปกรณ์ติดตั้งได้ (120-277V)
• Do not handle energized fixture with wet hands or while standing on wet or damp พื้นผิว
• This fixture is designed for indoor, damp location, and IC rated applications. Do not use in locations where it may be exposed to direct water spray or submersion.
• ห้ามดัดแปลงหรือแก้ไขอุปกรณ์ติดตั้ง การดัดแปลงใดๆ อาจทำให้การรับประกันเป็นโมฆะและก่อให้เกิดอันตรายต่อความปลอดภัย
• Keep combustible materials away from the fixture.

3. เนื้อหาบรรจุภัณฑ์

ตรวจสอบว่าส่วนประกอบทั้งหมดมีอยู่ก่อนเริ่มการติดตั้ง

• 1 x BLT Series 2x2 LED Troffer Light (Model: 2BLT2 33L ADP LP840)
• คู่มือการติดตั้ง (เอกสารนี้)

รูปที่ 1 : ด้านหน้า view ของไฟสปอตไลท์ LED ขนาด 2x2 จาก Lithonia Lighting

4. การตั้งค่าและการติดตั้ง

The BLT Series LED Troffer is designed for installation in standard drop ceilings. Ensure power is disconnected before proceeding.

4.1 การตรวจสอบก่อนการติดตั้ง

• Confirm the ceiling grid opening is 2 ft x 2 ft (approximately 23-3/4" x 23-3/4").
• Verify that the plenum depth is sufficient for the fixture's 2-3/8" depth.
• Ensure wiring is available and meets local electrical codes.

4.2 ขั้นตอนการติดตั้ง

1. ตัดการเชื่อมต่อไฟฟ้า: ปิดสวิตช์ไฟที่แผงเบรกเกอร์หรือกล่องฟิวส์เพื่อป้องกันไฟฟ้าช็อต
2. เตรียมการเปิด: Remove the existing ceiling tile from the desired installation location.
3. ตำแหน่งการติดตั้ง: Carefully lift the LED troffer into the ceiling grid opening. The fixture's end plates contain integral T-bar clips for secure attachment.
4. การแข่งขันที่ปลอดภัย: Engage the T-bar clips to firmly secure the luminaire to the T-grid.
5. การเชื่อมต่อสายไฟ:
   • Open the wiring compartment cover on the fixture.
   • Connect the building's supply wires to the fixture's wires according to the wiring diagram (typically black to black, white to white, and ground to ground).
   • If using 0-10V dimming, connect the purple (dimming positive) and gray (dimming negative) wires to the compatible dimming control wires.
   • ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดมีความปลอดภัยและมีฉนวนป้องกันอย่างเหมาะสม
6. Close Wiring Compartment: เปลี่ยนฝาครอบช่องสายไฟ
7. คืนค่าพลัง: เปิดไฟฟ้าที่เบรกเกอร์หรือกล่องฟิวส์

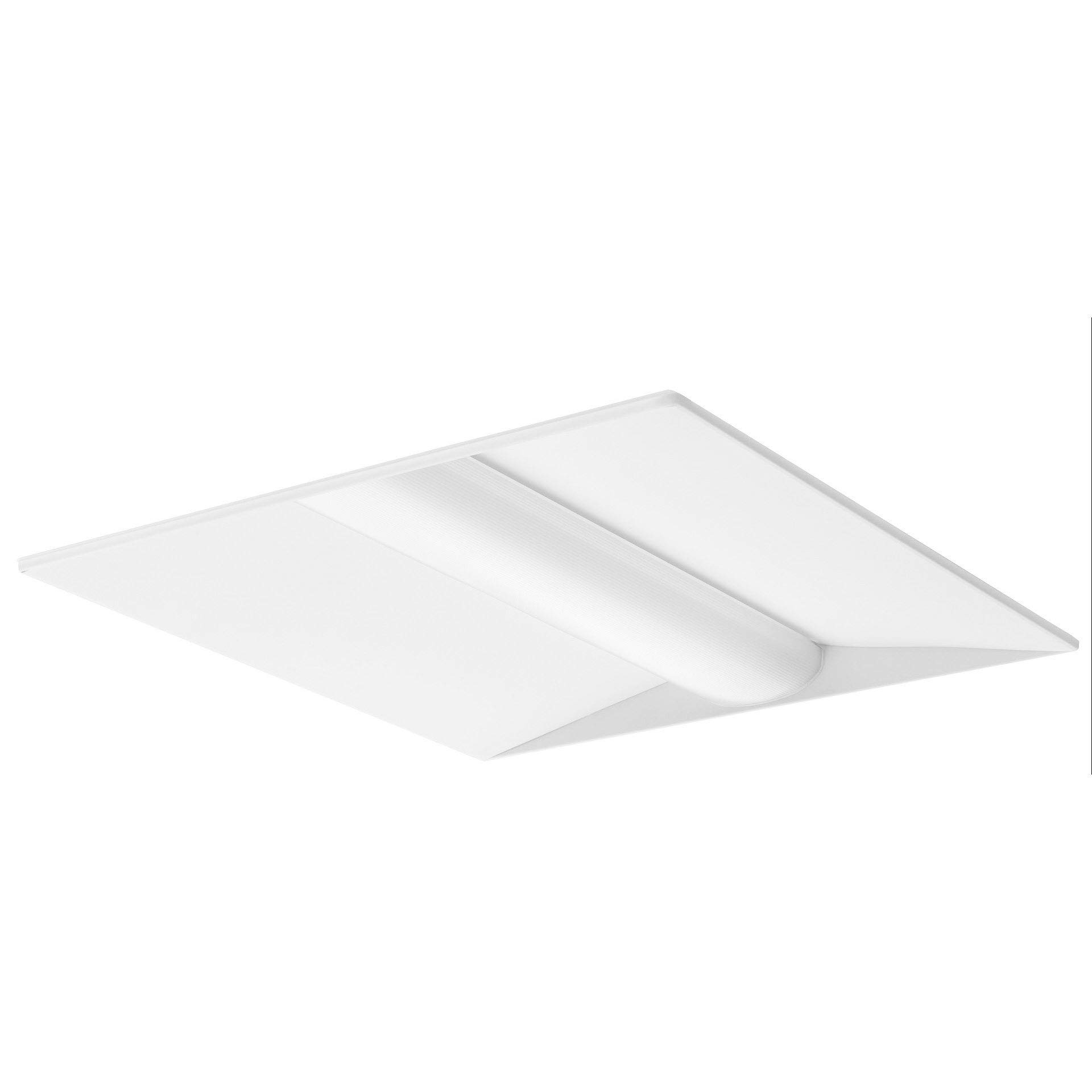

รูปที่ 2: มุม view of the LED troffer, showing its low profile ออกแบบ.

5. คู่มือการใช้งาน

The Lithonia Lighting BLT Series LED Troffer operates immediately upon power being supplied. It is designed for use with compatible 0-10V dimming systems, allowing for adjustable light output.

• การทำงานมาตรฐาน: Once installed and wired, the fixture will illuminate when power is supplied via a standard wall switch.
• ฟังก์ชั่นลดแสง: If connected to a compatible 0-10V dimmer switch, the light output can be adjusted from 100% down to 10% brightness. Use a 0-10V dimmer for optimal performance.
• วิธีการควบคุม: This fixture supports control via a compatible dimmer switch. Remote control or app control functionality is dependent on the external dimming system used, not inherent to the fixture itself.

6. การบำรุงรักษา

The BLT Series LED Troffer is designed for long-term, low-maintenance operation. No user-serviceable parts are inside.

• การทำความสะอาด: Ensure power is disconnected before cleaning. Wipe the diffuser and exterior surfaces with a soft, damp ผ้า ห้ามใช้สารทำความสะอาดที่มีฤทธิ์กัดกร่อนหรือตัวทำละลาย
• อายุการใช้งานยาวนานของ LED: The long-life LEDs are rated for 80% lumen maintenance at 60,000 hours, meaning they will maintain at least 80% of their initial brightness after 60,000 hours of operation.
• การตรวจสอบ: ตรวจสอบอุปกรณ์เป็นระยะๆ เพื่อหาร่องรอยความเสียหายหรือการเชื่อมต่อที่หลวม หากพบปัญหาใดๆ ให้ตัดการเชื่อมต่อไฟฟ้าและปรึกษาช่างไฟฟ้าผู้เชี่ยวชาญ

7 การแก้ไขปัญหา

If your LED troffer light is not functioning correctly, refer to the following common issues and solutions:

If the problem persists after attempting these solutions, contact a qualified electrician or Lithonia Lighting customer support.

8. ข้อมูลจำเพาะ

9. การรับประกันและการสนับสนุน

This Lithonia Lighting BLT Series LED Troffer Light is backed by a รับประกันจำกัด 5 ปี จากผู้ผลิต การรับประกันนี้ครอบคลุมถึงข้อบกพร่องในวัสดุและฝีมือการผลิตภายใต้การใช้งานปกติ

For warranty claims, technical support, or additional product information, please contact Lithonia Lighting customer service or visit their official webเว็บไซต์.

คุณยังสามารถเยี่ยมชม ร้านจำหน่ายโคมไฟ Lithonia บน Amazon สำหรับผลิตภัณฑ์และข้อมูลเพิ่มเติม
