1. บทนำ
The Bennett Marine A1103 Upper Hinge is a genuine replacement component designed for use with Bennett Hydraulic Trim Tab Systems. This hinge serves as a critical connection point, securing the upper portion of the trim tab actuator to the boat's transom. Its proper function ensures stable mounting and contributes to the smooth and effective operation of your vessel's trim tabs, allowing for optimal boat performance and control.
2. การตั้งค่าและการติดตั้ง
2.1 ก่อนที่คุณจะเริ่มต้น
- Ensure the boat is out of the water or the trim tab system is safely accessible.
- Gather necessary tools, which may include wrenches, screwdrivers, and marine-grade sealant.
- Confirm the replacement part is the correct A1103 Upper Hinge for your Bennett system.
2.2 ขั้นตอนการติดตั้ง
- ถอดบานพับเก่าออก: Carefully disconnect the trim tab actuator from the existing upper hinge. Remove any fasteners securing the old hinge to the transom.
- พื้นผิวติดตั้งที่สะอาด: Thoroughly clean the transom surface where the new hinge will be mounted, removing any old sealant or debris.
- การใช้ยาแนว: Apply a marine-grade sealant to the mounting surface and around the fastener holes to ensure a watertight seal.
- Position New Hinge: Align the new A1103 Upper Hinge with the existing mounting holes on the transom.
- บานพับที่ปลอดภัย: Install marine-grade fasteners through the hinge and into the transom. Tighten fasteners securely, but do not overtighten.
- Reconnect Actuator: Reattach the trim tab actuator to the newly installed upper hinge, ensuring all connections are secure.
- ระบบทดสอบ: After installation, test the trim tab system to ensure proper movement and alignment.

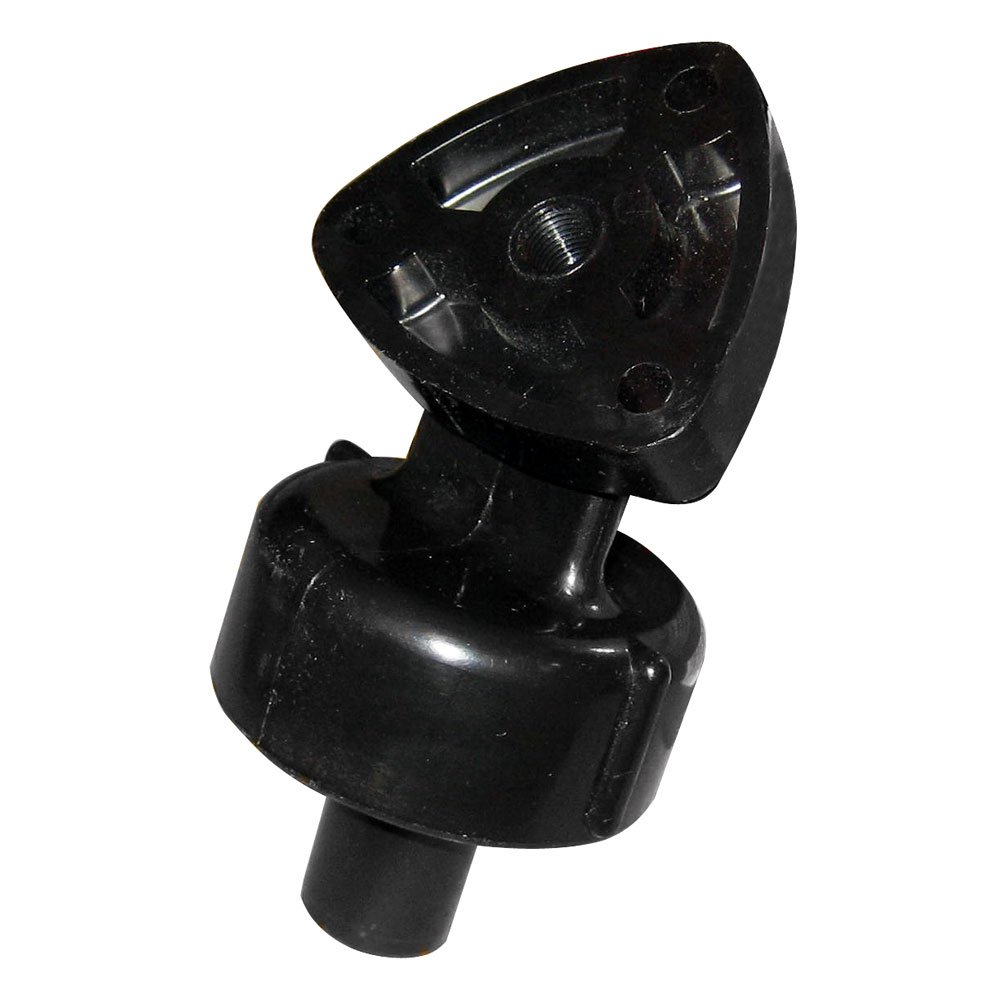

Image 1: The Bennett Marine A1103 Upper Hinge. This image displays the hinge component, highlighting its design for connecting the trim tab actuator to the boat's transom.
3. การดำเนินการ
The A1103 Upper Hinge is a static component that facilitates the dynamic movement of your trim tabs. Once installed, it provides the pivot point for the trim tab actuator, allowing the trim tab to move up and down. Proper installation ensures that the hinge allows for the full range of motion without binding, which is essential for the trim tab system to effectively adjust the boat's running attitude. The hinge itself does not require direct user operation but is integral to the overall system's functionality.
4. การบำรุงรักษา
Regular maintenance of your A1103 Upper Hinge is crucial for ensuring the longevity and reliable performance of your trim tab system, especially in harsh marine conditions.
- การตรวจสอบตามปกติ: Periodically inspect the hinge for any signs of wear, corrosion, cracks, or damage. Check for loose fasteners.
- การทำความสะอาด: Clean the hinge and surrounding areas regularly to prevent salt buildup and marine growth. Use fresh water and a mild soap, then rinse thoroughly.
- การตรวจสอบตัวยึด: Ensure all mounting fasteners remain tight. Do not overtighten, as this can damage the hinge or transom.
- การป้องกันการกัดกร่อน: If the hinge is exposed to highly corrosive environments, consider applying a marine-grade anti-corrosion spray or grease to the metal components, if applicable and recommended by Bennett Marine.
5 การแก้ไขปัญหา
This section addresses common issues related to the A1103 Upper Hinge.
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| Trim tab movement is stiff or restricted. | Corrosion or debris in hinge pivot points; damaged hinge. | Clean hinge thoroughly. Inspect for damage; replace if necessary. |
| Hinge appears loose on the transom. | ตัวยึดติดตั้งหลวม | Tighten fasteners. If holes are stripped, consult a marine professional for repair. |
| Visible cracks or severe corrosion on hinge. | Material fatigue; prolonged exposure to harsh conditions without maintenance. | Replace the upper hinge immediately to prevent system failure. |
6. ข้อมูลจำเพาะ
Key specifications for the Bennett Marine A1103 Upper Hinge:
| ข้อมูลจำเพาะ | รายละเอียด |
|---|---|
| ยี่ห้อ | เบนเนตต์ มารีน |
| หมายเลขรุ่น | เอ1103 |
| ขนาดสินค้า (ยาว x กว้าง) | 2.5" x 2.25" |
| ประเภทการติดตั้ง | Face Mount |
| สี | สีดำ |
| น้ำหนักสินค้า | 1 ปอนด์ |
| ยูพีซี | 666285315101 |
| ส่วนประกอบที่รวมอยู่ | Upper Hinge (Trim Tabs Bennett) |
7. ข้อมูลการรับประกัน
Specific warranty details for the Bennett Marine A1103 Upper Hinge are not provided within this manual. For information regarding product warranty, including coverage, terms, and conditions, please refer to the official Bennett Marine webเข้าชมเว็บไซต์หรือติดต่อฝ่ายบริการลูกค้าโดยตรง ควรเก็บหลักฐานการซื้อไว้เสมอเพื่อใช้ในการเคลมประกัน
8. การสนับสนุนลูกค้า
Should you require further assistance with the installation, operation, maintenance, or troubleshooting of your Bennett Marine A1103 Upper Hinge, please contact Bennett Marine customer support. Their official website typically provides contact information, FAQs, and additional resources.
Bennett Marine Official Webเว็บไซต์: www.bennetttrimtabs.com (หมายเหตุ: นี่เป็นเพียงตัวอย่างชั่วคราว URL; please verify the current official webเว็บไซต์.)
