Atlas Sound AT100D 100W Wall Mount Attenuator Instruction Manual

1. บทนำและเรื่องอื่นๆview

The Atlas Sound AT100D is a high-quality wall mount attenuator designed for precise control over audio system volume. This device can handle up to 100 watts of power and features a skirted knob for making adjustments in 3dB steps. Its plastic Decora finish ensures a simple and discreet appearance, suitable for installation in various environments.

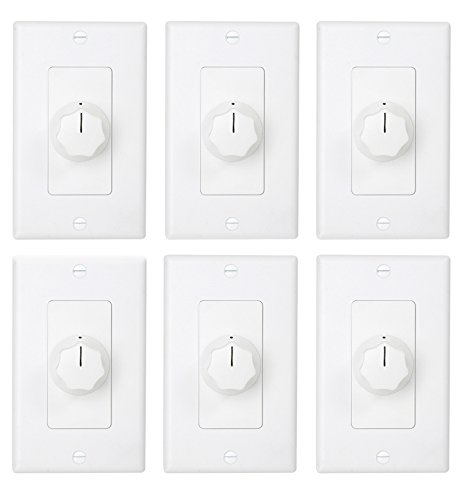

รูปที่ 1 : ด้านหน้า view of the AT100D attenuator, showing the Decora white finish and control knob.

2. คุณสมบัติหลัก

• การควบคุมระดับเสียงที่แม่นยำ: Skirted knob allows for fine adjustments in 3dB steps.
• การติดตั้งมาตรฐาน: Designed to fit into a standard one-gang electrical box.
• การจัดการพลังงานสูง: Capable of managing up to 100 watts of audio power.
• การออกแบบอย่างพิถีพิถัน: Plastic Decora finish integrates seamlessly into various room aesthetics.

3. การติดตั้งและการตั้งค่า

Before beginning installation, ensure all power to the audio system is turned off at the circuit breaker to prevent electrical shock. This device is designed for professional installation in a standard one-gang electrical box.

1. เตรียมกล่องไฟฟ้าให้พร้อม: Ensure a standard one-gang electrical box is properly installed and secured in the desired wall location.
2. การเชื่อมต่อสายไฟ: Connect the audio input and output wires to the appropriate terminals on the back of the attenuator. Refer to the wiring diagram provided with the product packaging for specific connections. Typically, this involves connecting the amplifier output to the attenuator input, and the attenuator output to the speaker(s). Ensure correct polarity.
3. Mount the Attenuator: Carefully push the attenuator into the electrical box, ensuring wires are not pinched. Secure the attenuator to the electrical box using the provided screws.
4. ติดตั้งแผงหน้าปัด: Attach the Decora faceplate over the attenuator and secure it with the small screws.
5. คืนค่าพลัง: Once installation is complete and all connections are secure, restore power to the audio system.

รูปที่ 2: ด้านหลัง view of the AT100D, illustrating the wiring terminals for audio input and output connections.

รูปที่ 3: ด้านข้าง view of the AT100D, demonstrating its depth for proper fitting within a standard electrical box.

4. คู่มือการใช้งาน

The AT100D attenuator provides simple and intuitive volume control for your audio system.

• การปรับระดับเสียง: Rotate the skirted knob clockwise to increase the audio volume and counter-clockwise to decrease it.
• การควบคุมที่แม่นยำ: Each click or step of the knob represents a 3dB change in attenuation, allowing for precise volume adjustments.
• ปริมาตรขั้นต่ำ: Rotate the knob fully counter-clockwise to achieve the minimum volume setting (full attenuation).
• ปริมาณสูงสุด: Rotate the knob fully clockwise to achieve the maximum volume setting (no attenuation).

5. การบำรุงรักษา

The Atlas Sound AT100D attenuator requires minimal maintenance to ensure long-term performance.

• การทำความสะอาด: Use a soft, dry cloth to wipe the surface of the attenuator and faceplate. Avoid using abrasive cleaners, solvents, or harsh chemicals, as these can damage the finish.
• การตรวจสอบ: Periodically inspect the attenuator and its connections for any signs of wear, damage, or loose wiring. If any issues are found, disconnect power and consult a qualified technician.
• สภาพแวดล้อม : Ensure the attenuator is installed in a dry environment, away from excessive moisture, heat, or direct sunlight, which can affect its performance and lifespan.

6 การแก้ไขปัญหา

If you experience issues with your AT100D attenuator, consider the following troubleshooting steps:

• ไม่มีเสียง:
  • Verify that the audio system (amplifier, source) is powered on and functioning correctly.
  • Check all wiring connections to the attenuator for proper seating and polarity.
  • Ensure the attenuator knob is not set to the minimum (off) position.
• ระดับเสียงต่ำหรือเสียงผิดเพี้ยน:
  • Confirm that the attenuator is rated for the power output of your amplifier (up to 100W for AT100D). Overpowering can cause distortion or damage.
  • Check speaker impedance compatibility with your amplifier and attenuator.
  • ตรวจสอบสายไฟว่ามีไฟฟ้าลัดวงจรหรือการเชื่อมต่อหลวมหรือไม่
  • ตรวจสอบให้แน่ใจว่าแหล่งกำเนิดเสียงส่งสัญญาณที่ชัดเจน
• เสียงไม่สม่ำเสมอ:
  • Check for loose wiring connections at both the attenuator and other audio components.
  • Ensure the attenuator knob is clean and free of debris that might interfere with its operation.

If these steps do not resolve the issue, contact Atlas Sound customer support or a qualified audio technician.

7. ข้อมูลจำเพาะ

8. การรับประกันและการสนับสนุน

For detailed warranty information and technical support, please refer to the official Atlas Sound webหรือติดต่อฝ่ายบริการลูกค้า โปรดเก็บใบเสร็จรับเงินไว้เป็นหลักฐานการซื้อสำหรับการเรียกร้องการรับประกันใดๆ

Atlas Sound Contact Information:

• Webเว็บไซต์: www.atlassound.com (อดีตampลิงค์จริงอาจแตกต่างกัน)
• บริการลูกค้า: อ้างถึง website for current contact methods (phone, email, support forms).
