Wilo Top S 2 x 40 Wet Rotor Hydronics Circulating Pump

1. ข้อมูลด้านความปลอดภัยที่สำคัญ

Please read and understand all instructions before installing, operating, or performing maintenance on this pump. Failure to follow these instructions may result in electric shock, fire, serious injury, or property damage. Retain this manual for future reference.

• ความปลอดภัยทางไฟฟ้า: Ensure power supply is disconnected before any installation or maintenance. All electrical wiring must be performed by a qualified electrician and comply with local codes and regulations.
• ความปลอดภัยจากแรงดัน: This pump operates under pressure. Ensure all connections are secure and leak-free before operation.
• ความปลอดภัยด้านอุณหภูมิ: The pump handles fluids up to +130°C (266°F) and short-term up to +140°C (284°F). Exercise caution to avoid burns from hot surfaces or fluids.
• การติดตั้ง: This pump is designed for hydronic circulating applications. Do not use for purposes other than its intended use.

2. สินค้าหมดview

The Wilo Top S 2 x 40 is a wet rotor hydronics circulating pump designed for residential and light commercial applications. It features a robust construction from stainless steel, polypropylene, and metal-impregnated carbon, ensuring durability and efficient performance. This model includes a two-speed motor for manual capacity adjustment.

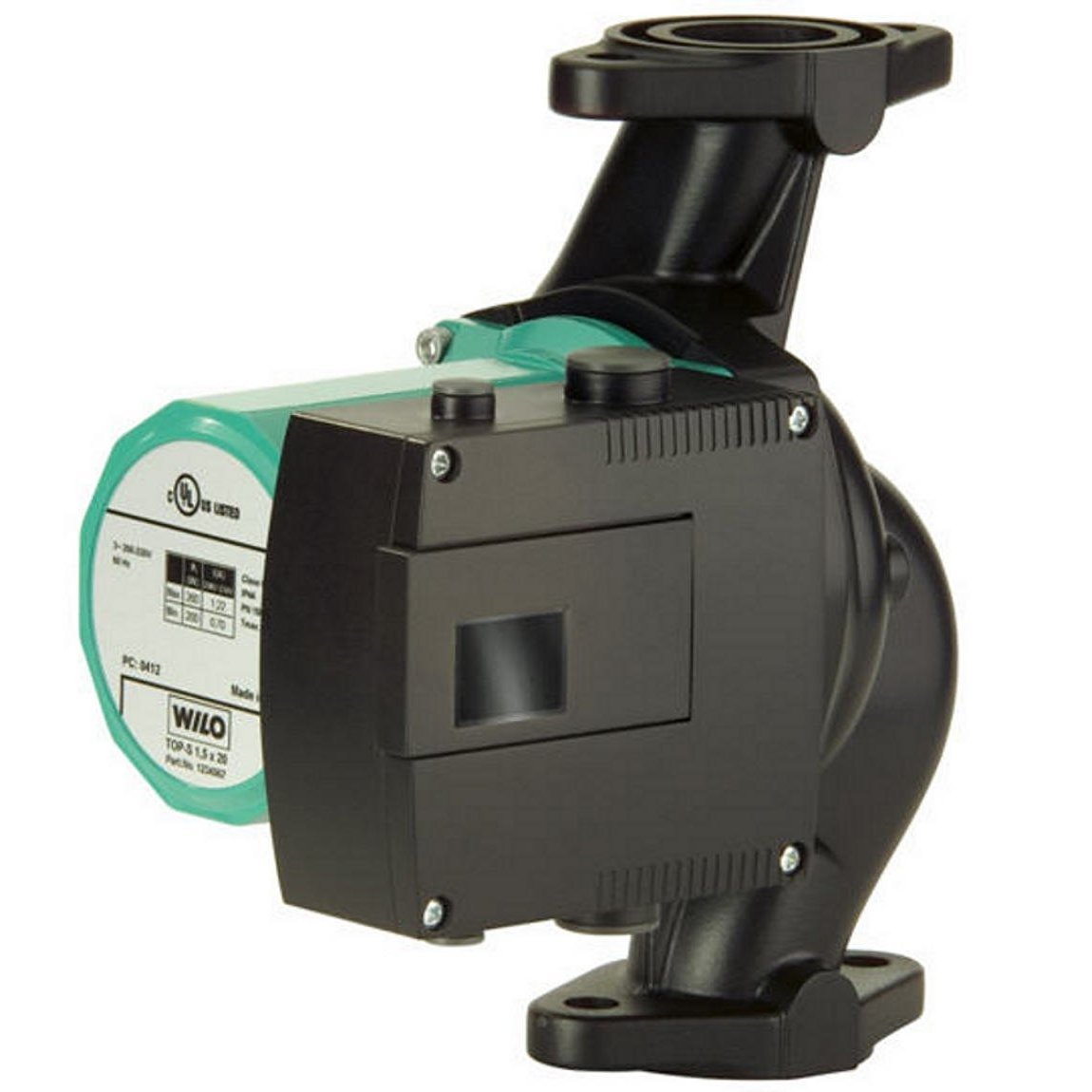

รูปที่ 1: Wilo Top S 2 x 40 Wet Rotor Hydronics Circulating Pump. This image displays the main unit of the circulating pump, highlighting its compact design and connection points.

คุณสมบัติหลัก:

• Wet rotor, seal-less design for quiet and maintenance-free operation.
• Two pre-selectable speed stages for manual capacity adjustment.
• Constructed from stainless steel, polypropylene, and metal-impregnated carbon for durability.
• Cataphoretic coated pump housing for enhanced corrosion resistance.
• Permitted temperature range: -20°C to +130°C (short-term to +140°C).
• Pump communication based on simple plug technology for reliable retrofitting.

3. การติดตั้งและการตั้งค่า

Proper installation is crucial for the safe and efficient operation of your Wilo circulating pump. It is highly recommended that installation be performed by a qualified professional.

3.1 การตรวจสอบก่อนการติดตั้ง:

• ตรวจสอบว่าปริมาตรของปั๊มtage (115-Volt) matches your electrical supply.
• Ensure the installation location is suitable, providing adequate space for maintenance and ventilation.
• Confirm that the system piping is clean and free of debris.

3.2 การติดตั้งทางกล:

• The pump requires 4 Bolt 2-Inch HV flanges (not included) for connection to the piping system. Ensure these flanges are correctly sized and installed.
• Install the pump in a horizontal position with the motor shaft horizontal to prevent air pockets and ensure proper lubrication.
• Use appropriate gaskets and tighten flange bolts evenly to prevent leaks.
• Support the pump and piping adequately to prevent strain on the connections.

3.3 การเชื่อมต่อไฟฟ้า:

• All electrical work must comply with national and local electrical codes.
• เชื่อมต่อปั๊มเข้ากับวงจรไฟฟ้าเฉพาะที่มีฟิวส์ป้องกันอย่างถูกต้อง
• ตรวจสอบให้แน่ใจว่ามีการต่อสายดินของปั๊มอย่างเหมาะสม
• Refer to the wiring diagram provided with the pump for specific connection details.

4. คู่มือการใช้งาน

Once installed and electrically connected, the Wilo Top S 2 x 40 pump is ready for operation.

4.1 การเริ่มต้นใช้งานครั้งแรก:

• Before starting, ensure the system is filled with fluid and properly vented to remove any air.
• Open all necessary valves in the system.
• Apply power to the pump. The pump should start circulating fluid.
• ตรวจสอบดูว่ามีเสียงหรือการสั่นสะเทือนผิดปกติหรือไม่

4.2 Speed Adjustment:

The Wilo Top S 2 x 40 features two pre-selectable speed stages. These can be adjusted manually to optimize flow rate and energy consumption for your specific hydronic system requirements. Consult your system design for the appropriate speed setting.

4.3 การทำงานปกติ:

The pump is designed for continuous operation within its specified temperature range of -20°C to +130°C. Monitor the system for consistent performance and absence of leaks.

5. การบำรุงรักษา

The Wilo Top S 2 x 40 wet rotor design is largely maintenance-free. However, periodic checks are recommended to ensure optimal performance and longevity.

5.1 การตรวจสอบเป็นประจำ:

• การตรวจสอบภาพ: Periodically inspect the pump for any signs of leaks, corrosion, or damage to the housing or electrical connections.
• เสียงรบกวนและการสั่นสะเทือน: Listen for any unusual noises or excessive vibrations, which could indicate a problem.
• แรงดันระบบ: ตรวจสอบให้แน่ใจว่าแรงดันในระบบยังคงอยู่ในช่วงการทำงานที่แนะนำ

5.2 การทำความสะอาด:

Keep the exterior of the pump clean and free of dust and debris to ensure proper heat dissipation.

5.3 การเตรียมพร้อมสำหรับฤดูหนาว:

If the pump is installed in an unheated area subject to freezing temperatures, ensure the system is properly drained or protected with antifreeze to prevent damage.

6 การแก้ไขปัญหา

This section provides solutions to common issues you might encounter with your Wilo circulating pump. For complex problems, contact a qualified technician.

7. ข้อมูลจำเพาะ

Detailed technical specifications for the Wilo Top S 2 x 40 Circulating Pump, Model 2067579.

8. การรับประกันและการสนับสนุน

8.1 ข้อมูลการรับประกัน:

Wilo Commercial Building Services products, including this circulating pump, come with a รับประกันจำกัด 2 ปี นับจากวันที่ซื้อสินค้า การรับประกันนี้ครอบคลุมถึงข้อบกพร่องในวัสดุและฝีมือการผลิตภายใต้การใช้งานและการบริการตามปกติ โปรดเก็บหลักฐานการซื้อไว้เพื่อใช้ในการเรียกร้องการรับประกัน

8.2 การสนับสนุนลูกค้า:

For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact Wilo customer service. Have your pump model number (2067579) and date of purchase ready when contacting support.

You can find contact information for Wilo customer service on their official webไซต์หรือผ่านตัวแทนจำหน่ายในพื้นที่ของคุณ
